Linearpotentiometer WLP-L-MQF2

Linearpotentiometer WLP-L-MQF2

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • WLP-L-MQF2
Linearpotenti ometer WLP-L-MQF2  von  Willtec Messtechnik  ist ein ... mehr
Produktinformationen "Linearpotentiometer WLP-L-MQF2"

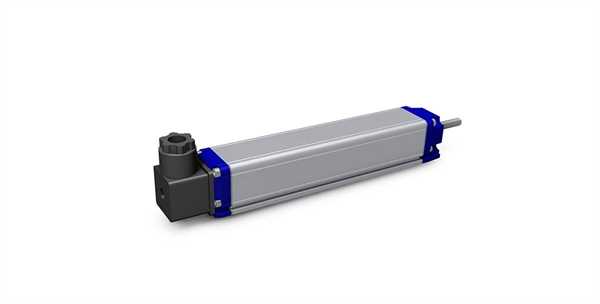

Linearpotentiometer WLP-L-MQF2 von Willtec Messtechnik ist ein Potentiometer, der über einen Kolben die Verschiebung entlang einer Achse zuverlässig und präzise misst und als Analogsignal ausgibt.

• Messlänge bis 1.000 mm
• Einfache Konstruktion mit höchster Präzision (Linearität bis ±0,05 % des Messbereichs)
• Hohe Lebensdauer: 100 Millionen Bewegungen
• Exzellente Wiederholbarkeit: <0.01 mm
• Unendliche Auflösung
• Anschlusswiderstand:
5 kOhm: 30 ... 600 mm,
10 kOhm: 650 ... 1.000 mm
• Schutzart: IP65


Weiterführende Links zu "Linearpotentiometer WLP-L-MQF2"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Linearpotentiometer WLP-L-MQF2"

Technische Daten

 Messlänge

30 to 1000 mm

Linearität

± % 0,05 (>200 mm), ±% 0,1 (130 - 200 mm),

±% 0,2 (75 - 129 mm), ±% 0,5 (<75 mm)

Wiederholgenauigkeit

<0,01 mm

Auflösung

Stufenlos einstellbar

Anschlusswiderstand

5 kOhm : 50 … 600 mm, 10 kOhm: 650 … 1000 mm

Widerstandstoleranz

±% 20

Lastwiderstand

100 kOhm min.

Empfohlener Verbrauchsstrom

<1 μA

Zulässige angelegte Spannung

28 VDC max.

Elektrische Anschlüsse

4-poliger Stecker

Verfahrgeschwindigkeit

<5 m/s

Mechanische Lebensdauer

100 Millionen Bewegungen

Abmessungen Gehäuse

33 mm x 33 mm

Material Gehäuse

Eloxiertes Aluminium

Durchmesser Stange

6 mm

Material Stange

Edelstahl

Mechanische Befestigung

Einstellbare Befestigungsklemmen

Schutzart

IP65

Betriebstemperatur

-20°C ... +80°C

Lagertemperatur

-30°C ... +90°C

Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Linearpotentiometer WLP-L-MQF2"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Linearpotentiometer WLP-L-MQF2"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Linearpotentiometer WLP-L-MQF2"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Linearpotentiometer WLP-L-MQF2"
