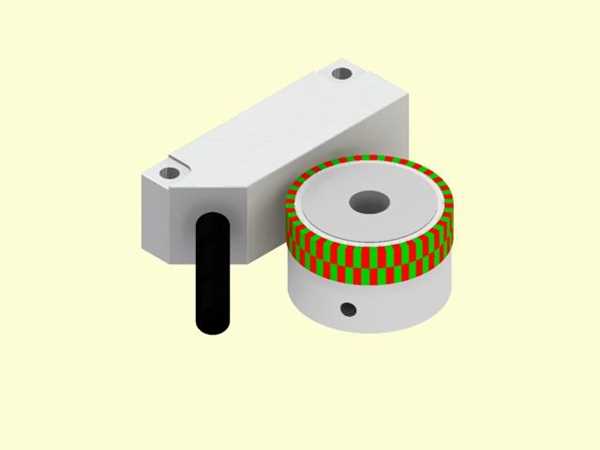

Magnetsensor WMSA25

Magnetsensor WMSA25

Signalauflösung inkrementalSignalauflösung kommutiertSignalauflösung sin/cosSignalauflösung absolutSchnittstelle
wählbar von 1 bis 65536 Impulsenwählbar von 1 bis 65536 Poolpaaren32 bzw. 6418 bitBiSS, SSI, SPI

Zum Konfigurieren dieses Artikels benutzen Sie bitte das Datenblatt:


  • WMSA25
Der WMSA25 ist ein hochauflösender, multifunktionaler Sensor, der eine Vielzahl an... mehr
Produktinformationen "Magnetsensor WMSA25"
Der WMSA25 ist ein hochauflösender, multifunktionaler Sensor, der eine Vielzahl an Geberschnittstellen unterstützt. Der Sensor erzeugt gleichzeitig Position- sowie Geschwindigkeitsdaten, deshalb ist er ideal für die Positionierung und Drehzahlreglung.
Der WMSA25 arbeitet mit der radialen Hall-Abtastung auf einem zweispurigen Magnetring mit Noniusprinzip.
Die differentielle Abtastung bietet den Vorteil, dass es das homogene Magnetfeld effektiv unterdrückt.  Dies ist der Grund, weshalb statische Felder keine signifikanten Auswirkungen auf das Ausgangssignal haben.

Eigenschaften:

  • Singleturn Sensor
  • Magnetische Abtastung
  • 2 Ausgänge (absolut + inkrementell simultan)
  • Schnittstellen:
SSI (Synchron Serial Interface)
BiSS ® (Bidirectional Serial Synchron)
SPI (Serial Peripheral Interface)
ABI (Incremental Interface)
UVW (Commutation Signals)
Sin/ cos (Analog Interface)
  • Hohe Schutzklasse
  • Kleine Bauform
  • Lagerfrei
  • Hoher Schutz gegen Schock und Vibration
  • Betriebstemperatur: -20°C bis +85°C
  • Entspricht der EU-Richtlinie 2011/65 EU (RoHS)
