Magnetsensor WMSA50

Magnetsensor WMSA50

Signalauflösung inkrementalSignalauflösung kommutiertSignalauflösung sin/cosSignalauflösung absolutSchnittstelle
wählbar von 1 bis 65536 Impulsenwählbar von 1 bis 65536 Poolpaaren32 bzw. 6418 bitBiSS, SSI, SPI

Zum Konfigurieren dieses Artikels benutzen Sie bitte das Datenblatt:


  • WMSA50
Der WMSA50 ist ein hochauflösender, multifunktionaler Sensor, der eine Vielzahl an... mehr
Produktinformationen "Magnetsensor WMSA50"
Der WMSA50 ist ein hochauflösender, multifunktionaler Sensor, der eine Vielzahl an Geberschnittstellen unterstützt. Der Sensor erzeugt gleichzeitig Position- sowie Geschwindigkeitsdaten, deshalb ist er ideal für die Positionierung und Drehzahlreglung.

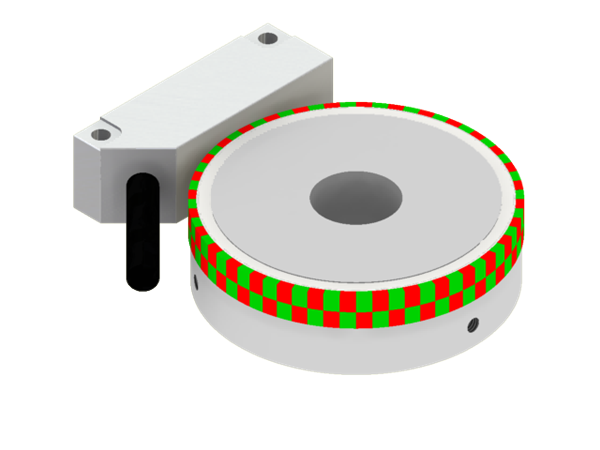

Der WMSA50 arbeitet mit der radialen Hall-Abtastung auf einem zweispurigen Magnetring mit Noniusprinzip.
Die differentielle Abtastung bietet den Vorteil, dass es das homogene Magnetfeld effektiv unterdrückt.  Dies ist der Grund, weshalb statische Felder keine signifikanten Auswirkungen auf das Ausgangssignal haben.

Eigenschaften:

  • Flacher Aufbau (ideal für kompakte Systeme)
  • Typsiche Motion Control Applikationen
  • Als Positions- und Lagersensor
  • Unempfindlich gegen Verschmutzung und Feuchtigkeit
  • einfache Montage (z.B. direkter Anbau an den Motorflansch)
  • Hohe Schock- und Vibrationsfestigkeit
  • Betriebstemperatur: -20°C bis +85°C
  • Entspricht der EU-Richtlinie 2011/65 EU (RoHS)
