Inkrementalgeber SCH16F

Inkrementalgeber SCH16F




Ausführung Impulse Ø ohne Feder Max. Frequenz U/min
Hohlwelle 100 bis 5000 Ø 16mm 200kHz 12000 U/min



Ausgang/Ausgangssignal/Ausgangsschaltung:

Federkupplung:

Impulse/Umdrehung:

Schutzklasse:

Sondereigenschaften [Drehgeber]:

Wellendurchmesser/Wellenlänge:

Angebot anfordern

  • Artikel-Nr.: SCH16F-G-B-B-3-0-0
Beschreibung Downloads 2 Datenblatt CAD
Beschreibung
Der SCH16F ist ein Micro Drehgeber mit einseitig offener Hohlwelle. Einsatz findet er in... mehr
Menü schließen
Produktinformationen "Inkrementalgeber SCH16F"

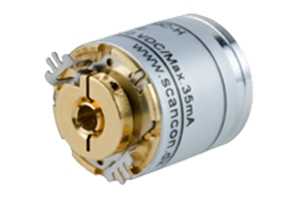

Der SCH16F ist ein Micro Drehgeber mit einseitig offener Hohlwelle. Einsatz findet er in automatischen Maschinen im Bereich der Verpackungs- und Medizintechnik, in Pick-and-Place Maschinen und bei technischen Überprüfungen.

Merkmale:

  • Micro Drehgeber mit einseitig offener Hohlwelle
  • Drehgeber: Ø 16mm
  • Hohlwelle innen: Ø 1,5mm - Ø 1/8 inch
  • Auflösung bis zu 5.000 Imp./ Umdr.
  • IP50


Mechanische Daten:

  • Größe: Ø 16mm
  • Gewicht: ca. 15g
  • Gehäuse: Messing/Aluminium
  • Welle: Messing
  • Abdeckung: Aluminium
  • Lebensdauer: >1,9 x 1010; Drehzahlen bei Belastung
  • Wellenbelastung: axial - max. 10 N, radial - max. 10 N
  • Drehzahl: max. 12.000 Umdr./min.
  • Schutzklasse: IP 50
  • Anlaufmoment: <0,005 Nm bei 25°C
  • Trägheitsmoment: 0,25 gcm²
  • Schock: 100 G/11 ms
  • Stoß: 10 G - 16 ms (1000 x 3 Achsen)
  • Vibration: (10 - 2000Hz)/10 G
  • Betriebstemperatur: -20°C bis +70°C
  • Lagertemperatur: -20°C bis +85°C


Elektrische Daten:

  • Kodierung: Inkremental
  • Auflösung: bis zu 5.000 Imp./Umdr.
  • Versorgungsspannung: 4,5 VDC bis 30 VDC (35mA max. -unbelastet)
  • Belastung: 20 mA max. Ladung pro Ausgang (kurzschlussfest)
  • Impulsfrequenz: max. 200 kHz
  • Genauigkeit: &plusm; 0,26 arc-min
  • Ausgangssignal: ASIC differentiell oder invertiert
  • Zertifiziert nach: EN 61000-6-2 (2005); EN 61000-6-3 (2007)
