Drehgeber - Inkremental SCA16

Drehgeber - Inkremental SCA16




Bauform Ausführung Drehzahl Auflösung Versorgungsspannung
Ø16 mm Vollwelle
Ø1,5 x 6 mm
bis
Ø4 x 18 mm
< 12000 U/min 1 Imp. /Umdr.
bis
5000 Imp./Umdr.
4,5 VDC
bis
30 VDC



Ausgang/Ausgangssignal/Ausgangsschaltung:

Impulse/Umdrehung:

Schutzklasse:

Sondereigenschaften [Drehgeber]:

Wellendurchmesser/Wellenlänge:

  • SCA16-8-B-1-3-0

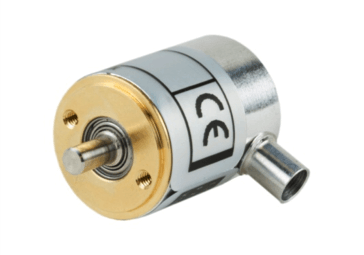

Der Inkrementalgeber SCA16 ist ein Micro Drehgeber mit Vollwelle. Einsatz findet er in... mehr
Produktinformationen "Drehgeber - Inkremental SCA16"
Der Inkrementalgeber SCA16 ist ein Micro Drehgeber mit Vollwelle. Einsatz findet er in automatischen Maschinen im Bereich der Verpackungs- und Medizintechnik, in Pick-and-Place Maschinen und bei technischen Überprüfungen.

Merkmale:

  • Micro Drehgeber mit Vollwelle
  • Drehgeber: Ø16mm
  • Welle: Ø1,5 mm - Ø 4mm
  • Auflösung bis zu 5.000 Imp./ Umdr.
  • IP50 / IP65 (optinal)


Mechanische Daten:

  • Größe: Ø 16mm
  • Gewicht: ca. 15g
  • Gehäuse: Messing/Aluminium
  • Welle: Messing
  • Abdeckung: Aluminium
  • Lebensdauer: >1,9 x 1010; Drehzahlen bei Belastung
  • Wellenbelastung: axial - max. 10 N, radial - max. 10 N
  • Drehzahl: max. 12.000 Umdr./min.
  • Schutzklasse: IP 50 / IP65
  • Anlaufmoment: <0,005 Nm bei 25°C
  • Trägheitsmoment: 0,25 gcm²
  • Schock: 100 G/11 ms
  • Stoß: 10 G - 16 ms (1000 x 3 Achsen)
  • Vibration: (10 - 2000Hz)/10 G
  • Betriebstemperatur: -20°C bis +70°C
  • Lagertemperatur: -20°C bis +85°C


Elektrische Daten:

  • Kodierung: Inkremental
  • Auflösung: bis zu 5.000 Imp./Umdr.
  • Versorgungsspannung: 4,5 VDC bis 30 VDC (35mA max. -unbelastet)
  • Belastung: 20 mA max. Ladung pro Ausgangskanal
  • Impulsfrequenz: max. 200 kHz
  • Ausgansspannung:  High-Pegel: min. (Vin -0,6) bei -10mA; min. (Vin -1,3) bei -25mA
  • Low-Pegel: max. 500 mV bei 10 mA
  • Genauigkeit: &plusm; 0,8 arc-min
  • Ausgangssignal: ASIC differentiell oder invertiert
  • Zertifiziert nach: EN 61000-6-2 (2005); EN 61000-6-3 (2007)
