Inkrementalgeber SCA16

Inkrementalgeber SCA16

AusführungImpulseØ ohne FederMax. FrequenzU/min
Vollwelle100 bis 5000Ø 16mm200kHz12000 U/min

Ausgang/Ausgangssignal/Ausgangsschaltung:

Impulse/Umdrehung:

Schutzklasse:

Sondereigenschaften [Drehgeber]:

Wellendurchmesser/Wellenlänge:

  • SCA16-8-B-1-3-0

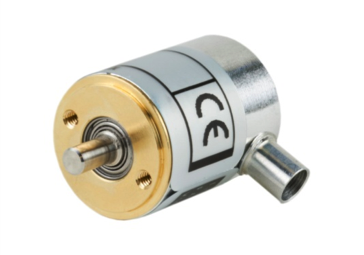

Der Inkrementalgeber SCA16 ist ein Micro Drehgeber mit Vollwelle. Einsatz findet er in... mehr
Produktinformationen "Inkrementalgeber SCA16"
Der Inkrementalgeber SCA16 ist ein Micro Drehgeber mit Vollwelle. Einsatz findet er in automatischen Maschinen im Bereich der Verpackungs- und Medizintechnik, in Pick-and-Place Maschinen und bei technischen Überprüfungen.

Merkmale:
  • Micro Drehgeber mit Vollwelle
  • Drehgeber: Ø16mm
  • Welle: Ø1,5 mm - Ø 4mm
  • Auflösung bis zu 5.000 Imp./ Umdr.
  • IP50 / IP65 (optinal)

Mechanische Daten:
  • Größe: Ø 16mm
  • Gewicht: ca. 15g
  • Gehäuse: Messing/Aluminium
  • Welle: Messing
  • Abdeckung: Aluminium
  • Lebensdauer: >1,9 x 1010; Drehzahlen bei Belastung
  • Wellenbelastung: axial - max. 10 N, radial - max. 10 N
  • Drehzahl: max. 12.000 Umdr./min.
  • Schutzklasse: IP 50 / IP65
  • Anlaufmoment: <0,005 Nm bei 25°C
  • Trägheitsmoment: 0,25 gcm²
  • Schock: 100 G/11 ms
  • Stoß: 10 G - 16 ms (1000 x 3 Achsen)
  • Vibration: (10 - 2000Hz)/10 G
  • Betriebstemperatur: -20°C bis +70°C
  • Lagertemperatur: -20°C bis +85°C

Elektrische Daten:
  • Kodierung: Inkremental
  • Auflösung: bis zu 5.000 Imp./Umdr.
  • Versorgungsspannung: 4,5 VDC bis 30 VDC (35mA max. -unbelastet)
  • Belastung: 20 mA max. Ladung pro Ausgangskanal
  • Impulsfrequenz: max. 200 kHz
  • Ausgansspannung:  High-Pegel: min. (Vin -0,6) bei -10mA; min. (Vin -1,3) bei -25mA
  • Low-Pegel: max. 500 mV bei 10 mA
  • Genauigkeit: &plusm; 0,8 arc-min
  • Ausgangssignal: ASIC differentiell oder invertiert
  • Zertifiziert nach: EN 61000-6-2 (2005); EN 61000-6-3 (2007)
