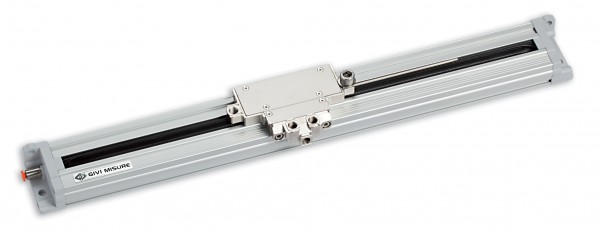

Glasmaßstab - absolut - GVS204
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: GVS204
Glasmaßstab zum direkten Lesen der Absolutposition
Besonders geeignet für synchronisierte... mehr
Produktinformationen "Glasmaßstab - absolut - GVS204"
- Glasmaßstab zum direkten Lesen der Absolutposition
- Besonders geeignet für synchronisierte Abkantpressen
- Lesekopfführung mit selbst ausrichtendem und selbst reinigendem
- Gleitschlitten mit Federsystem
- High-Speed serielle Schnittstelle
- Auflösungen bis 0,1 μm; Genauigkeiten bis ± 1 μm
- Einstellbarer Kabelausgang
- Symmetrische mechanische Montage
- Verschiedene Anwendungsmöglichkeiten, mit Doppeleffekt-
- Gelenk oder Stahldraht
(Option: 1 Vss Analogsignal nicht mehr verfügbar)
Weiterführende Links zu "Glasmaßstab - absolut - GVS204"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Glasmaßstab - absolut - GVS204"
| Merkmal | Technische Daten |
| Messaufnahme | Glasmaßstab |
| Giterabstand | 20 μm |
| Linearer Wärmeausdehnungskoeffizient | 8 x 10-6 °C-1 |
| Inkrementelles Signal (optional) | Sinuskurve 1 Vpp oder TTL Line Driver |
| Auflösung 1 Vpp | bis zu 0.1 μm* |
| Auflösung Line Driver | 5 μm |
| Signalperiode | 20 μm |
| Serielle Schnittstelle | SSI - BiSS C (unidirektional) |
| Auflösung Absolutmessung | 1 - 0.1 μm |
| Genauigkeit | ± 2,5 μm ** Standard Ausführung ± 1 μm ** Ausführung mit erhöhter Genauigkeit |
| Messlänge ML in mm | 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 720, ... 3.240 (max. Länge) |
| Verfahrgeschwindigkeit max. | 60 m/min |
| Beschleunigung max. | 20 m/s2 |
| Bewegungskraft | ≤ 1.5 N |
| Schwingungsresistenz (EN 60068-2-6) | 80 m/s2 [55 ÷ 2000 Hz] |
| Schockresistenz (EN 60068-2-27) | 150 m/s2 [11 ms] |
| Schutzklasse (EN 60529) | IP 54 Standard IP 64 unter Druck |
| Betriebstemperatur | 0 °C ÷ 50 °C |
| Lagertemperatur | -20 °C ÷ 70 °C |
| Relative Luftfeuchtigkeit | 20% ÷ 80% (nicht kondensierend) |
| Verschiebbarer Leseblock | durch Kugellager |
| Spannungsversorgung | 5 Vdc ± 5% |
| Stromaufnahme (mit R = 120 Ω) | 340 mAMAX 180 mATYP 5 Vdc 70 mAMAX 35 mATYP 10 ÷ 28 Vdc |
| Kabellänge max. | 20 m *** |
| Elektrische Anschlüsse | siehe Tabelle |
| Elektrische Schutzfunktion | gegen Kurzschluss sowie Polaritätsumstellung geschützt |
| Gewicht | 900 g + 1.850 g/m |
* Abhängig vom CNC-Teilungsfaktor.
** Der angegebene Genauigkeitsgrad von ±X μm bezieht sich auf eine Messlänge von 1 m.
*** Zur Wahrung einer Mindestversorgungsspannung von 5 V zum Messumformer die maximale Länge kann auf 50 m verlängert werden.
