Glasmaßstab - Inkremental - GVS200

Glasmaßstab - Inkremental - GVS200

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • GVS200
Inkrementaler Glasmaßstab mit Glasmessunterstützung (Gitterabstand 20 μm), besonders geeignet... mehr
Produktinformationen "Glasmaßstab - Inkremental - GVS200"

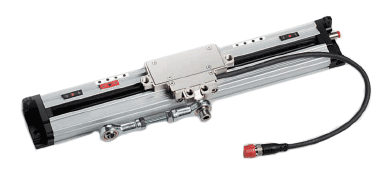

Inkrementaler Glasmaßstab mit Glasmessunterstützung (Gitterabstand 20 μm), besonders geeignet für synchronisierte Abkantpressen

Eigenschaften:


  • Lesekopfführung mit selbst ausrichtendem und selbst reinigendem Gleitschlitten mit Federsystem
  • Auflösungen bis 0,1 μm; Genauigkeiten bis ± 1 μm
  • Einstellbarer Kabelausgang
  • Referenzindex bei festgelegtem Abstand oder wählbar alle 10 mm entlang der gesamten Messlänge, mit Zero Magneto Set Gerät
  • Der einstellbare Kabelausgang und die wählbaren Nullreferenzen machen den Maßstab symmetrisch und so in der gleichen Version an beiden Säulen der Abkantpresse nutzbar
  • Verschiedene Anwendungsmöglichkeiten, mit Doppeleffekt-Gelenk oder Stahldraht
  • Option: Sicherheitsendschalter, positionierbar an beiden Enden


Weiterführende Links zu "Glasmaßstab - Inkremental - GVS200"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Glasmaßstab - Inkremental - GVS200"
Merkmal Technische Daten
Messunterstützung Glas
Gitterabstand 20 µm
Wärmeausdehnungskoeffizient 8 x 10⁻⁶ °C⁻
Referenzindex (I₀) E = wählbahr (alle 10 mm)
C = festgelegter Abstand
Auflösung 5; 1; 0.5; 0.1 μm
Genauigkeit ± 2.5 μm Standard Version
± 1 μm High-Accuracy Version
Messlänge ML [mm] 170, 220, 270, 320, 370, 420, 470, 520, 570, … 3240
Max. Verfahrensgeschwindigkeit 120 m/min *
Max. Beschleunigung 30 m/s²
Erforderliche Bewegekraft < 1.5 N
Vibrationsresistenz (EN 60068-2-6) 100 m/s²            [55-2000 Hz]
Stoßresistenz (EN 60068-2-27) 150 m/s²            [11 ms]
Schutzklasse (EN 60529) IP 54 Standard            IP 64 pressurized **
Betriebstemperatur 0 °C bis 50 °C
Lagertemperatur -20 °C bis 70 °C
Relative Luftfeuchtigkeit 20% bis 80% (nicht kondensiert)
Gleitschlitten durch Kugellager
Stromversorgung 5 Vdc ± 5% oder 10 - 28 Vdc ± 5%
Stromverbrauch 140 mAMAX (with R = 120 Ω) 5 Vdc
100 mAMAX (with R = 1200 Ω) 10 - 28 Vdc
A, B und I₀ Ausgangssignale LINE DRIVER
PUSH-PULL
Max. Kabellänge 25 m ***
Elektrische Anschlüsse siehe Datenblatt
Elektrischer Schutz Verpolung und Kurzschluss
Gewicht 900 g + 1850 g/m



* Bei einer Auflösung von 0,5 μm ist die maximale Verfahrgeschwindigkeit 80 m/min

Bei einer Auflösung von 0,1 μm ist die maximale Verfahrgeschwindigkeit 40 m/min

** Druckbeaufschlagung auf Nachfrage

*** Bei Gewährleistung der erforderlichen Stromversorgung des Transducers, kann die maximale Kabellänge auf 100 m verlängert werden.
