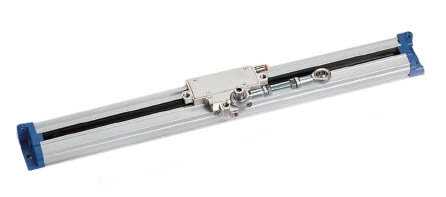

Magnetmaßstab - Absolut GVS219

Magnetmaßstab - Absolut GVS219




Bauform 40 x 56
334 - 3404 mm
Polteilung 2 + 2 mm
Auflösung 5 µm, 10 µm
50 µm, 100 µm
Genauigkeit ± 15 µm
Schnittstelle SSI-BiSS (mit oder ohne 1 Vpp analoges Signal)


Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • GVS219
Magnetmaßstab zum direkten Lesen der Absolutposition, besonders gut geeignet für synchronisierte... mehr
Produktinformationen "Magnetmaßstab - Absolut GVS219"
Magnetmaßstab zum direkten Lesen der Absolutposition, besonders gut geeignet für synchronisierte Abkantpressen

Eigenschaften:
  • Lesekopfführung mit selbst ausrichtendem und selbst reinigendem Gleitschlitten mit Federsystem
  • High-Speed serielle Schnittstelle
  • Auflösungen bis 1 μm; Genauigkeit ±15 μm
  • Ablesen ohne Kontakt
  • Einstellbarer Kabelausgang
  • Symmetrische mechanische Montage
  • Verschiedene Anwendungsmöglichkeiten, mit Doppeleffekt-Gelenk oder Stahldraht
  • Option: 1 Vss Analogsignal


Weiterführende Links zu "Magnetmaßstab - Absolut GVS219"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Magnetmaßstab - Absolut GVS219"



Messprinzip Plastoferrit auf Edelstahlband / absolut
Polteilung 2+2 mm
Linearer Wärmeausdehnungskoeffizient 10.6 x 10-6 °C⁻¹
Inkrementelles Signal Sinuskurve 1 Vpp (optional)
Auflösung 1 Vpp Bis zu 1 µm *
Wiederholgenauigkeit ± 1 Inkrement
Serielle Schnittstelle SSI-BiSS C (unidirektional)
Auflösung Absolut-Messung 500 - 100 - 50 - 10 - 5 - 1 μm
Genauigkeitsgrad ± 15 μm
Messlänge ML in mm 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 720, … 30.000 mmMAX (in modularer Ausführung)
Verfahrgeschwindigkeit max. 60 m/min
Beschleunigung max. 20 m/s²
Bewegungskraft ≤ 1.5 N
Schwingungsresistenz (EN60068-2-6) 100 m/s2 [55 ¸ 2000 Hz]
Schockresistenz (EN60068-2-27) 150 m/s2 [11 ms]
Schutzklasse (EN 60529)

IP 64  Standard

IP 67  auf Anfrage

Betriebstemperatur 0 °C ÷ 50 °C
Lagertemperatur -20 °C ÷ 70 °C
Relative Luftfeuchtigkeit 20% ÷ 80% (nicht kondensierend)
Verschiebbarer Leseblock kontaktlos
Spannungsversorgung 5 ÷ 28 VDC ± 5%
Stromaufnahme 150 mAMAX (with R = 120 Ohm) 5 VDC
100 mAMAX (with R = 120 Ohm) 28 VDC
Kabellänge max. 20 m ***
Elektrische Anschlüsse siehe Tabelle
Elektrische Schutzfunktion Verpolung und Kurzschlüsse
Gewicht 900 g + 1850 g/m (je m Messlänge)





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Magnetmaßstab - Absolut GVS219"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Magnetmaßstab - Absolut GVS219"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Magnetmaßstab - Absolut GVS219"



CAD-Daten: Bitte anfragen!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Magnetmaßstab - Absolut GVS219"
