Magnetische Weg- und Winkelmesssysteme

Die magnetischen Weg- und Winkelmesssysteme von Willtec Messtechnik sind eine kostengünstige und flexible Lösung zur Realisierung von unterschiedlichen Messaufgaben.

Funktionsprinzip:

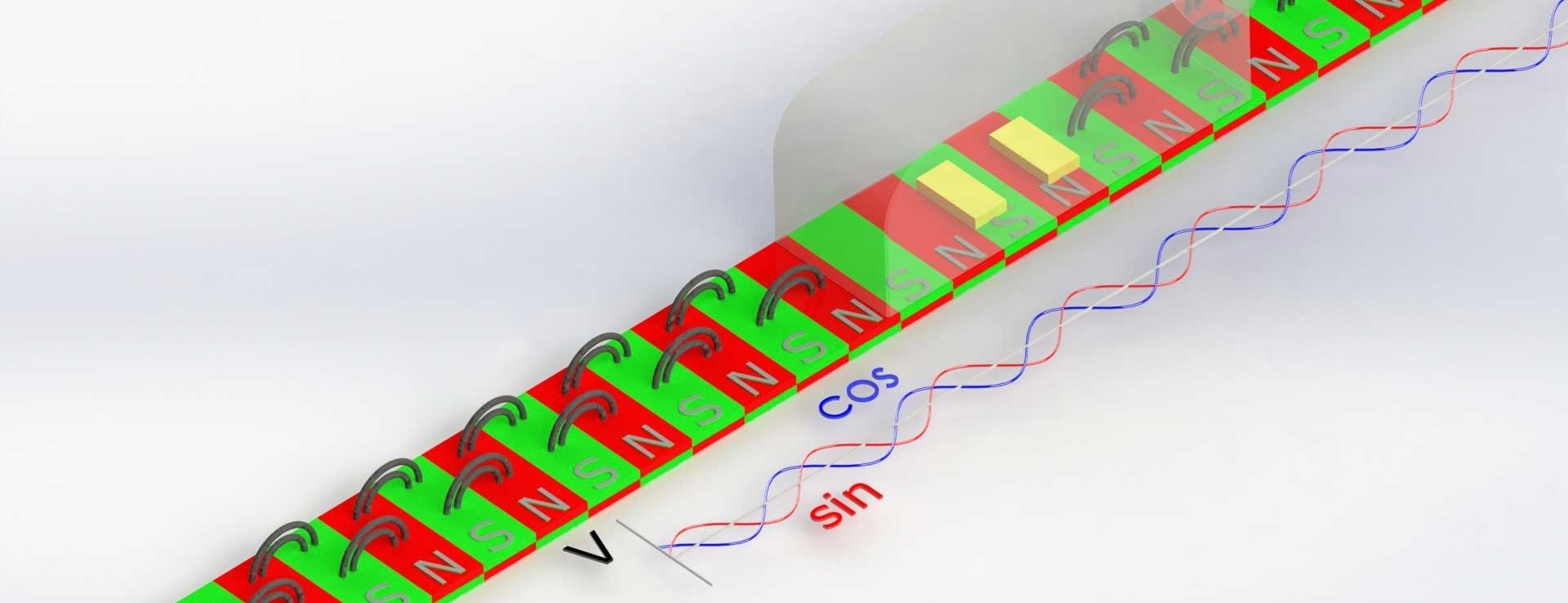

Die wechselnde Polarisierung eines codierten Magnetbandes wird berührungslos mit einem Magnetsensor abgetastet. Hierbei wird pro Pol eine Sinus/Cosinus-Welle erzeugt. Der Sinus/Cosinus-Signalverlauf wird elektronisch interpoliert und bestimmt je nach Interpolation, zusammen mit dem Polabstand des Magnetbandes, die Messsystemauflösung. Zur Verarbeitung des Sinussignals dient eine spezielle Auswerteelektronik (Interpolation). Diese erzeugt dann aus den Signalinformationen des magnetisierten Bandes Rechteckausgangssignale, die kompatibel zu konventionellen Drehimpulsgebern oder optischen Linearmesssystemen sind. Das Magnetband zur absoluten Wegerfassung ist 3-spurig magnetisiert. Eine Spur ist digital, zwei Spuren sind mit einer absoluten Codierung magnetisiert.

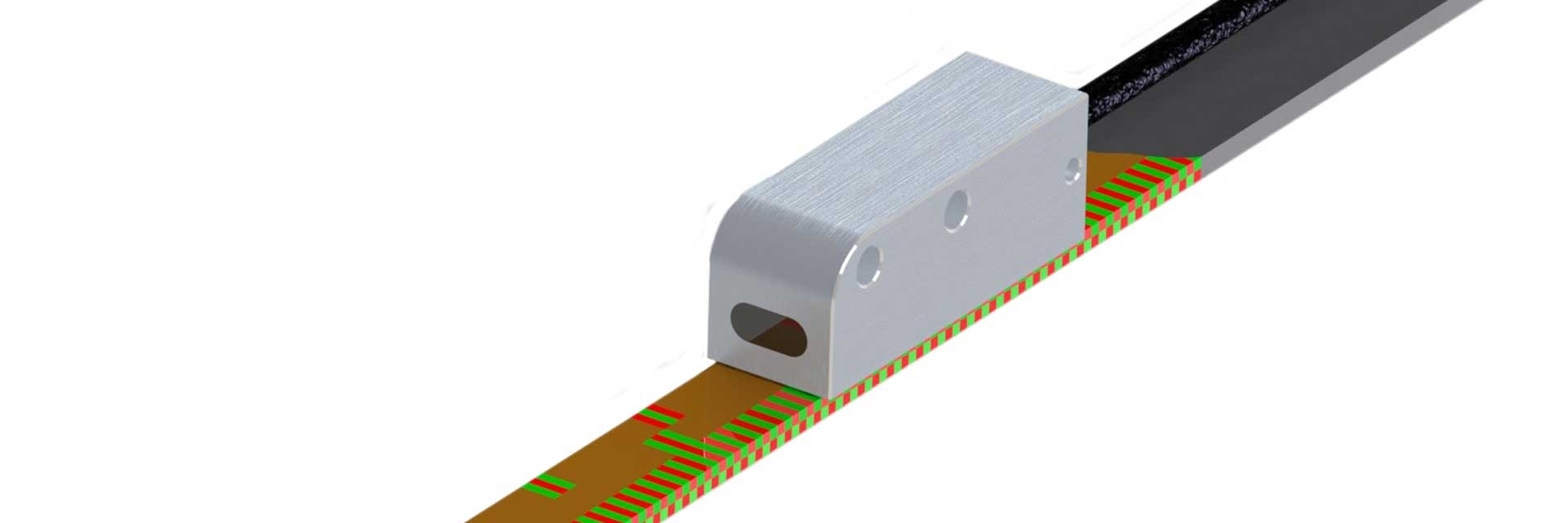

Unser magnetisches Weg- und Winkelmesssystem besteht aus einem Sensorkopf und einem Magnetband oder -ring. Magnetsensoren gibt es in verschiedenen Bauformen zur inkrementellen, absoluten und quasiabsoluten Wegerfassung. Passend zur Anwendung gibt es unterschiedliche Genauigkeitsklassen zwischen 5 µm und 1 mm. Magnetbänder können bis zu einer Länge von 100 m geliefert werden. Sie sind mit einer Polteilung von 1, 2 oder 5 mm magnetisiert. Die Magnetbänder können mit einem Trägerband aus Edelstahl fest verbunden werden.

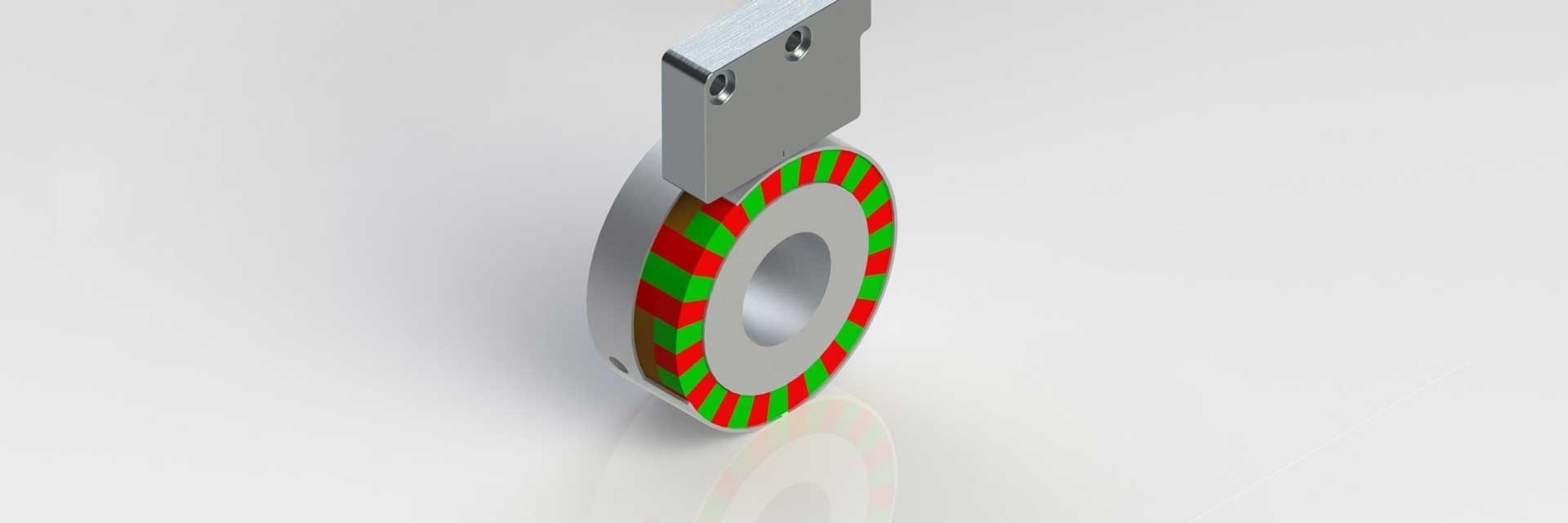

Magnetringe bieten, z.B. in Verbindung mit einem Magnetsensor, zur rotatorischen Weg-, Winkel- und Drehzahlerfassung eine präzise Lösung mit besonderen Vorteilen. Unsere Magnetringe zeichnen sich durch eine besonders flache Bauform, hohe Unempfindlichkeit gegen Staub, Feuchtigkeit und Späne, sowie eine verschleißfreie Abtastung und hohe Auflösung aus.

Branchen

Holzbearbeitungsmaschinen

Werkzeugmaschinen

Verpackungsindustrie

Antriebstechnik

Wind-/Solarkraft

Ihre Vorteile auf einen Blick

Flexible Einsatzmöglichkeiten und einfache Montage

Geringer Platzbedarf

Hochgenaue Messung

Verschleißfrei messend

Echtzeitfähiges System

Robust und unempfindlich gegenüber Schmutz und Nässe

Magnetische Weg- und Winkelmesssysteme für unterschiedlichste Messaufgaben
