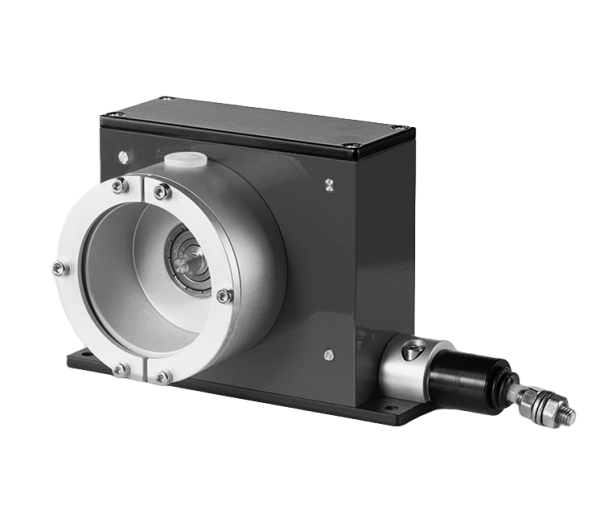

Incremental Draw-Wire Encoder WSG4

Seilzug¹⁾

            Abmessung

            Material

            Auslenkung

Ø0,61

Edelstahl AISI316        (Struktur 19 x 7 – 0)

α<2° (Standard)          α <45° (WSG4-SA)

Messbereich

            Abrollen

            Ausdehnung

<4.000 mm

200 mm ±0,06 / Drehung

<4.010 mm

Statische Spannung des Kabel

            Standard

            Sonderausführung (AV)

>3 N … <8,9 N

>6 N … <18 N

Verlängerungsbeschleunigung

            Standard

            Sonderausführung (AV)

<35 m/s²

<30 m/s²

Einholbeschleunigung

            Standard

            Sonderausführung (AV)

<10 m/s²

<20 m/s²

Geschwindigkeit

1 m/s

Schutzklasse

IP51     DIN EN 60529
