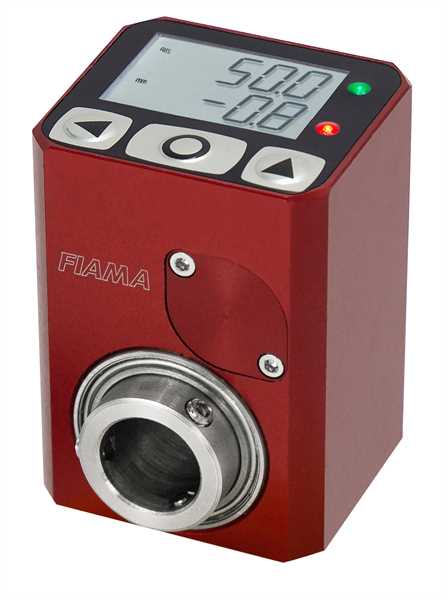

Positionsanzeige - EP43RS - Elektronisch digital
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: EP43RS
- Versorgungsspannung: 10-30 VDC, max. 100 mA
- Batterie: 3,6 V- 1/2 AA, Lebensdauer 6-8 Jahre
- Lieferbare Funktionen: Reset, Absoluter / inkrementeller Wert, Umstellung mm / inch, Offset
- Tastatur: Frontseitige Bedienung - 3 Programm- und Funktionstasten
- Parameter frei programmierbar über Tastaturbedienung mit integrierter Schnittstelle RS485 Modbus zur Netzverbindung mit SPS oder Fernüberwachungssystem.
- Feldbus-Anbindung über Gateway-Schnittstelle: Profinet, Ethernet/IP, EtherCat und Powerlink.
- Elektromagnetische Kompatibilität (EMC): 2004/30/UE
- Display: LCD mit Hintergrundbeleuchtung, Ziffernhöhe 7,5 mm
- Anzeigebereich: -99999; +99999
- Drehzahl: Max. 1.000 Umdrehungen / Min.
- Auflösung, max.: 3.200 Impulse / Umdrehung
- Betriebstemperatur: 0 °C bis +50 °C
- Relative Luftfeuchtigkeit: 35 bis 85 % (ohne kondensieren)
- Schutzklasse: IP65
- Anschlussart: T-Stecker, 4+4 f/m Steckverbinder M12x1 (A-kodiert)
Mechanische Daten
|
Hohlwelle, VA |
d=14 mm / 12,7 mm (1/2") |
|
Gewicht |
220 g |
|
Display |
LCD mit Hintergrundbeleuchtung, Ziffernhöhe 7,5 mm |
|
Anzeigebereich |
-99999; +99999 |
|
Drehzahl |
Max. 1.000 Umdrehungen / Min. |
|
Auflösung, max. |
3.200 Impulse/Umdrehung |
|
Anschlussart/Schnittstelle |
T-Steckverbinder, 4-poliger Stecker + 4-polige Buchse M12x1 (A-kodiert) Y-Steckverbinder, 2x 4-polige Buchse M12x1 (A-kodiert), optional |
|
Spannung/Schnittstelle |
Kabellänge 135 mm (mit T-Steckerverbinder) Kabellänge 200 mm (mit Y-Steckerverbinder) |
|
Betriebstemperatur |
0 °C bis +50 °C |
|
Relative Luftfeuchtigkeit |
35 bis 85 % (ohne kondensieren) |
|
Schutzklasse |
IP65 |
Elektrische Daten
|
Spannungsversorgung |
10-30 VDC, max. 100 mA |
|
Batterie |
3,6 V- 1/2 AA, Lebensdauer 6-8 Jahre |
|
Lieferbare Funktionen |
Reset, absoluter/ inkrementeller Wert, Umstellung mm/ inch, Offset |
|
Tastatur |
Frontseitige Bedienung – 3 Programm- und Funktionstasten |
|
Schnittstelle |
RS485 – MODBUS RTU |
|
Elektromagnetische Kompatibilität (EMC) |
2014/30/UE |
|
RoHS |
2011/65/UE |
Datenblatt:
