Spindelanzeige OP5

Spindelanzeige OP5




Ausführungen Durchmesser Drehmomentstütze Steigung Display
52x74x43mm
orange schwarz
20H7
Reduzier-büchsen verfügbar
D:6 mm max. 15 mm 5-stellig <99999



1 Ableseposition/Ansicht:

2 Steigung[OP5]:

3 Zählrichtung:

4 Hohlwellendurchmesser:

5 Gehäusefarbe:

Sondereigenschaften[Spindelanzeigen]:

  • OP5-1-1-1-1-1-0
Die OP5-Spindelanzeige ist eine Digitalanzeige mit 5 Ziffern für das Einstellen und direkte... mehr
Produktinformationen "Spindelanzeige OP5"

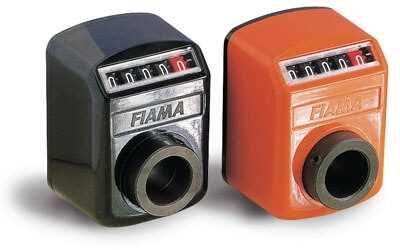

Die OP5-Spindelanzeige ist eine Digitalanzeige mit 5 Ziffern für das Einstellen und direkte Ablesen einer Verstellung (oder eines Winkels), die durch Drehungen einer Antriebswelle erreicht wird.

Merkmale

  • stoßfestes und selbstlöschendes Aufbaugehäuse aus Technopolymer. Schutzart IP54. Max. Temperatur 70°C.
  • Schräge Ansicht 45°.
  • Zähler mit fünf Ziffern (Standard rote Ziffern für Zehntel; auf Anfrage 2 rote Ziffern für Hundertstel oder 5 schwarze Ziffern) mit Ablesung bis 99999. Ziffernhöhe 5,5 mm.
  • Auf Anfrage Inchmessungen und Sondersteigungen.
  • Standardbohrung 20 H7, andere Bohrungen kleiner als 20 mit Reduzierbüchse.
  • Version OP5 mit Positionier- oder Masskorrekturknopf AZZ. Der Zähler ist in diesem Fall mit 4 Ziffern.
  • Wechslung der Zählrichtung ist möglich in Übersetzungen von Steigung 1 bis Steigung 15.
  • Version IN mit Edelstahlwelle.
  • verfügbare Farben: Orange RAL 2004, Schwarz RAL 9005.
  • Lieferbare Zubehörteile: Wellenklemmflansche in eloxiertem Aluminium.
