  • SERVO.ALL
  Antrieb und Positionsregelung in einem einzigen Gerät integriert. Ultrakompaktes... mehr

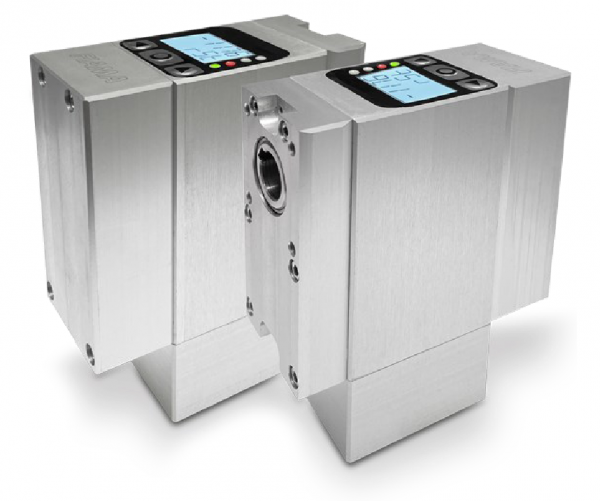

Produktinformationen "SERVO.ALL Positioniersystem - Stellantieb"



  • Antrieb und Positionsregelung in einem einzigen Gerät integriert.
  • Ultrakompaktes Design für eine einfache Montage; d=14mm Abtriebswelle mit 5 mm Flachnut.
  • Einfache Integration und Inbetriebnahme durch intelligente Verknüpfung/Vernetzung.
  • Integrierte und geschützte Steuerelektronik für eine genaue Positionsregelung.
  • Gehäuse aus eloxiertem Aluminium (aus Vollmaterial gefertigt), Hohlwelle aus Edelstahl AISI 303.
  • Oberflächenbehandeltes Präzisionsgetriebe garantiert einen sehr leisen Lauf mit hohem Wirkungsgrad und langer Lebensdauer.
  • Die Achsenposition bleibt auch nach dem Ausschalten erhalten.
  • Kommunikationsprotokolle: Profinet, EtherNet/IP, Ethernet Powerlink, EtherCAT.
  • Geeignet für sämtliche Anwendungen im Maschinen- und Anlagenbau.
  • Erlaubt eine genaue Wiederholbarkeit der Positionseinstellungen; vermeidet erneute manuelle Einstell- und Anpassungsvorgänge in schwer zugänglichen oder gefährlichen Bereichen.





Weiterführende Links zu "SERVO.ALL Positioniersystem - Stellantieb"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "SERVO.ALL Positioniersystem - Stellantieb"



Technische Eigenschaften

Spannungsversorgung   24 VDC 20%, max. Stromaufnahme 6 A
 Lehrlaufdrehzahl  80 1/min
 Drehmoment  4 Nm  6,5 Nm  9 Nm
 Drehzahl  75 min^-1  65 min^-1  55 min^-1
 Stromaufnahme  2,5 A; 3,5 A; 5,5 A
 Einschaltdauer  50%; 20%; 10%
 Absoluter Positionsgeber  Magnetischer Drehgeber 1000 Impulse/Umdrehung
(direkt auf der Antriebswelle befestigt)
 Pufferbatterie für Drehgeber  3,6 V ½ AA, Lebensdauer 6-8 Jahre
(je nach Verwendungsbedingungen)
 Feldbus-Schnittstelle  Profinet, EtherNet/IP, Ethernet Powerlink, EtherCAT
 Elektrischer Anschluss  Steckverbinder M12 für Spannungsversorgung und Feldbus
 Schutzart  IP54
 Betriebstemperatur  0 °C bis +60 °C
 Relative Luftfeuchtigkeit  10 bis 85%
 RoHS  2011/65/UE
 Elektromagnetische Kompatibilität (EMC)  2014/30/UE
