Linearpotentiometer WLP-R-EQF2 - Elektrisch

Linearpotentiometer WLP-R-EQF2 - Elektrisch

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • WLP-R-EQF2
Linearpotenti ometer WLP-R-EQF2  von  Willtec Messtechnik  ist ein ... mehr
Produktinformationen "Linearpotentiometer WLP-R-EQF2 - Elektrisch"

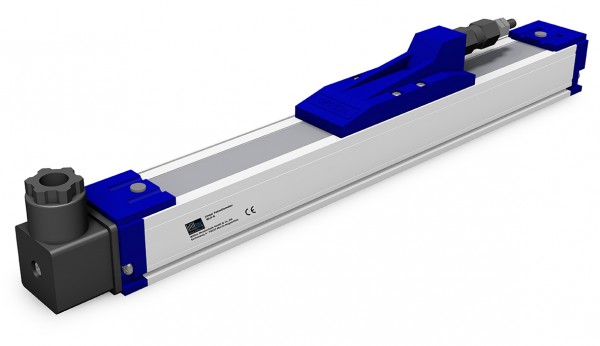

Linearpotentiometer WLP-R-EQF2 von Willtec Messtechnik ist ein Potentiometer, der die Verschiebung entlang einer Achse zuverlässig und präzise misst.

• Interner elektronischer Schaltkreis
• Messbereich 100 bis 1.950 mm
• Ausgabe 4-20 mA, 0-20 mA, 0-10 V, 20-4 mA, 20-0 mA, 10-0 V
• Sehr geringe Temperaturabweichung
• Sehr stabiles Ausgangssignal
• Exzellente Wiederholgenauigkeit


Weiterführende Links zu "Linearpotentiometer WLP-R-EQF2 - Elektrisch"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Linearpotentiometer WLP-R-EQF2 - Elektrisch"



Mechanische Daten

Messlänge 100 bis 1.950 mm
Linearität

± %0,05 (>200 mm), ±%0,1 (130 - 200 mm),

±%0,2 (75 - 130 mm), ±%0,5 (<75 mm)

Wiederholungsgenauigkeit < 0.01 mm
Auflösung Unendlich
Ausgang 4-20 mA, 0-20 mA, 0-10 V
 Zulässige angelegte Spannung  15-30 VDC
 Elektrische Anschlüsse 4-poliger Stecker
 Verfahrensgeschwindigkeit < 1,5 m/s
 Mechanische Lebensdauer 100 Millionen Bewegungen
 Abmessungen des Gehäuses 33 x 33 mm
 Material des Gehäuses Eloxiertes Aluminium
 Durchmesser der Stange 6 mm
 Werkstoff der Stange Rostfreier Stahl
 Mechanische Befestigung Variable Halterungen
 IP-Schutzklasse IP40 / IP53 bei Überkopfmontage
 Betriebstemperatur -20 °C ... +80 °C
 Lagertemperatur -30 °C ... +90 °C





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Linearpotentiometer WLP-R-EQF2 - Elektrisch"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Linearpotentiometer WLP-R-EQF2 - Elektrisch"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Linearpotentiometer WLP-R-EQF2 - Elektrisch"



CAD-Daten: Bitte anfragen!





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Linearpotentiometer WLP-R-EQF2 - Elektrisch"
