Die Digitalanzeige EP1-SinCos ist in Verbindung von Inkrementalgebern oder Magnetsensoren... mehr
Produktinformationen "Digitalanzeige EP1-SinCos"

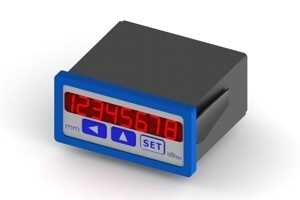

Die Digitalanzeige EP1-SinCos ist in Verbindung von Inkrementalgebern oder Magnetsensoren eine ideale Lösung zur Messwerterfassung im Maschinen- und Anlagenbau, z.B. mit allen gängigen 1 Vpp Drehgeber oder mit dem magnetischen Längenmesssystem Serie EHP1, 1 Vpp.

Eigenschaften:
  • LED-Anzeige, 8-stellig, Ziffernhöhe ca. 8 mm
  • 36 mm x 72 mm x 60 mm DIN (H x B x T) Einbaugehäuse, Einbautiefe 66 mm
  • Spannungsversorgung 12 - 30 VDC inkl. Geberversorgung 5
  • Schutzart: IP4x bis IP5x, (Optional mit Dichtung IP6x möglich)
  • Absolut-Inkremental-Umstellung
  • Max. Verfahrensgeschwindigkeit: ca. 6 m/s
  • Istwertspeicher, wählbar
  • Option: Schnittstelle RS 485
  • Zubehör: Aufbaugehäuse, Haltewinkel etc.


Weiterführende Links zu "Digitalanzeige EP1-SinCos"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Digitalanzeige EP1-SinCos"



Mechanische Daten

Anzeige

LED-Anzeige, 8-stellig

Ziffernhöhe

ca. 8 mm

Abmessungen

            Einbautiefe

            Aussparung

36 x 72 x 70 mm         (H x B x T)

66 mm

33 x 71 mm

Funktionen

            Istwertspeicher

            Skalierungsfaktor

ABS- und REL-Messung

ja

programmierbar

Verfahrgeschwindikeit

< 6 m/s

Zubehör

Aufbaugehäuse ( 1-, 2-, 3-, oder 4-fach), Haltewinkel etc.



Elektrische Daten

Spannungsversorgung

            Geberversorgung

15 - 30 VDC

5 VDC

Stromaufnahme

                        Leerlauf

                        Gesamt



30 mA

<130 mA

Schnittstelle

RS485              (optional)

Schutzklasse

IP4x bis IP5x, frontseitig

IP6x     (Dichtung; optional)
