Die Digitalanzeige Serie AP2 ist in Verbindung von Analogwertgebern eine besonders... mehr
Produktinformationen "Digitalanzeige AP2"
Die Digitalanzeige Serie AP2 ist in Verbindung von Analogwertgebern eine besonders kostengünstige Lösung zur Messwerterfassung im Maschinen- und Anlagenbau, vor allem in Kombination mit Willtec Analogwertgebern, Linearpotentiometern, pot. Seilzuggebern, Drehpotentiometer und Getriebepotentiometer.... Der Gebereingang ist frei konfigurierbar für Widerstand, Strom oder Spannung.

Eigenschaften:


  • LED-Anzeige, 6-stellig, Zffernhöhe ca. 14 mm
  • Spannungsversorgung 10 - 30 VDC, oder 230 VAC, inkl. Analogwertgeberversorgung
  • Frei programmierbar
  • 48 x 96 x 75 mm DIN Einbaugehäuse
  • 3 Varianten in Einem (Eingang: Spannung, Strom oder Widerstand)
  • 2 Schaltausgänge
  • Schnittstelle RS 485
  • Besonders betriebssicher
  • Zubehör: Aufbaugehäuse, Haltewinkel etc.


Weiterführende Links zu "Digitalanzeige AP2"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Digitalanzeige AP2"



Mechanische Daten

Anzeige

LED-Anzeige; 6-stellig

Ziffernhöhe

ca. 14 mm

Abmessungen (Einbaugehäuse)

48 x 96 x 75 mm (H x B x T)

Auflösung

Bis zu 15 Bit, Typ: Delta-Sigma (ca. 4 Messungen/Sekunde)

Messbereich

-99.999 bis +999.999

Messgrößen

Spannung

Strom

Widerstand



0 bis 10 V

0 bis 20 mA oder 4 bis 20 mA

1 kΩ bis 100 kΩ

0 ... 1 V oder 0 ... 5 V aufgrund der Auflösung auch möglich.

Bei 4 ... 20 mA wird bei Strömen <3,5 mA "I ERROR" angezeigt. (Strom) Bürde 82 Ω gegen Masse.



Elektrische Daten

Spannungsversorgung

Geberversorgung

10 - 30 VDC oder 230 VAC (±10%)

ca. 24 VDC (max. 100 mA; analog)

PRESET-Wert

programmierbar

Zählfrequenz

bis 100 KHz

Ausgang

2x Transistorausgang O.C.

-> Masseschaltend, max. 30 VDC, max. 100 mA

Eingang

Masseschaltend; Einfrierfunktion

Abgleich

TEACH IN

Schnittstelle

RS 485 (optional)

Schutzklasse

IP4x bis IP5x, frontseitig

IP6x Dichtung (optional)





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Digitalanzeige AP2"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Digitalanzeige AP2"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Digitalanzeige AP2"



CAD-Daten: Bitte anfragen!





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

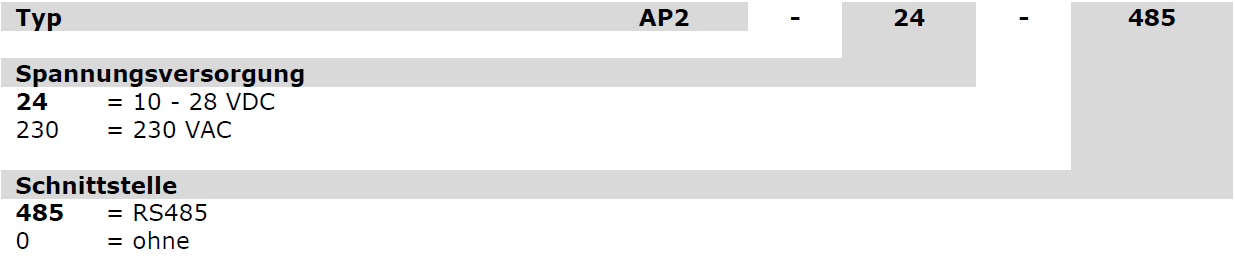

Bestellschlüssel "Digitalanzeige AP2"
