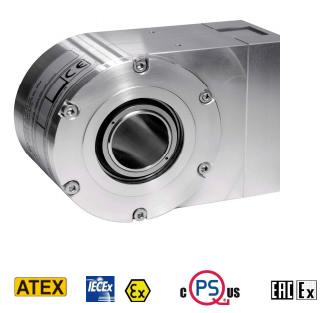

Drehgeber Ex-Proof SCH88BEX - absolut

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • SCH88BEX
• Ø 89 mm • Hohlwelle Ø 25 mm - 30 mm • Singleturn bis 16 Bit •... mehr
Produktinformationen "Drehgeber Ex-Proof SCH88BEX - absolut"
• Ø 89 mm
• Hohlwelle Ø 25 mm - 30 mm
• Singleturn bis 16 Bit
• Multiturn bis 31 Bit
• Ausgang: ProfuBus
• Aluminium oder Edelstahl
• Verfügbar mit IP66, IP67 & IP68
• ATEX, IECEx, russische und nordamerikanische Klasse I Div. 1 Zertifizierungen


Weiterführende Links zu "Drehgeber Ex-Proof SCH88BEX - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof SCH88BEX - absolut"



Elektrische Eigenschaften

Codierung Absolut - Binär
Schnittstelle Profibus DP-V0
Unterstützt das Profibus Profile für
Absolute Encoder Vers. 1.1 Stufe
1 und Stufe 2
Auflösung Max. 15 bit (32768) revolutions
Max. 16 bit (65536) steps per rev.
Geräte-Ardressierung Einstellbar durch Drehlnöpfe im Anschlussdeckel und durch die "Change Station Address"-Funktion über das Profibus Interface
Übertragungsreichweite 1 bis 126
Übertragungsrate Alle Standard Baudraten von 9,600 baud bis 12 Mbaud
Aktualisierungsrate >1500 Aktualisierungen pro Sekunde
Teilungsgenauigkeit +/- ½ LSB (12 bit)
+/- 2 LSB (16 bit)
Terminierungswiderstände Verbaut in entfernbarer Endkappe
Schalter an/aus
Versorgungsspannung 9 V min. bis 30 V max.
Stromverbrauch 80 mA @ Vsup = 10 V (nominal)
40mA @ Vsup = 24 V (nominal)
Leistungsverbrauch < 1.2 Watt
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminum oder Edelstahl
Kappe: Aluminum oder Edelstahl
Welle: Edelstahl
Gewicht Aluminum: ~ 2400 gr (84.65oz)
Edelstahl: ~ 5500 gr (194 oz)
Lebensdauer des Lagers > 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle 3.000 U/m (max.) IP 67
Drehmoment beim Anfahren < 0,1 Nm (142 oz-in) bei 25° C
Masseträgheitsmoment 180g-cm² (25,5 * 10⁻³ oz-in²)
Wellenbelastung Axial: 60 N (13,50 lbs) max.
Radial: 80 N (17,98 lbs) max.



Umgebungs Eigenschaften

Betriebstemperatur -40° to +70° C
Lagertemperatur -40° to +85° C
Schock 100 G / 11 ms
Vibration 10-2000 Hz / 10 G
Stöße 10 G / 16 ms (1000 x 3 axis)
Luftfeuchtigkeit 98 % RH ohne kondensieren
Schutzart IP 66 / Nema 6 (ca.)
IP 67 / Nema 6 (ca.)
IP 68 / Nema (ca.) 1 Meter/1 Std.



Zulassungen

ATEX: Certificate number: CML 19ATEX1099X
II 2 G Ex db IIC T5 Gb, II 2 D Ex tb IIIC T100˚C Db, -40°C ≤ Tamb. ≤ +70°C
IECEx: Certificate number: IECEx QPS 19.0003X
Ex db IIC T5 Gb, Ex tb IIIC T100˚C Db, -40°C ≤ Tamb. ≤ +70°C
North America: Certificate number: LR1192-6 Class I, Division 1, Groups CD T5;
Class I, Division 2, Groups BCD T5; Class II, Division 1, Groups EFG;
Class II, Division 2, Groups FG, Ex db IIC T5 Gb, Ex tb IIIC T100˚C Db; Class I Zone 1,
AEx db IIC T5 Gb; Zone 21, AEx tb IIIC T100˚C Db; Tamb= -40 ˚C to +70 ˚C
EAC Ex: НАНИО «ЦСВЭ» No. ЕАЭС RU C-DK.AA87.B.00266/19
1Ex db IIC T5 Gb X, Ex tb IIIC T100°C Db X, -40°C<T.amb<+70°C





Zeichnung anfordern ...Zeichnung anfordern ...

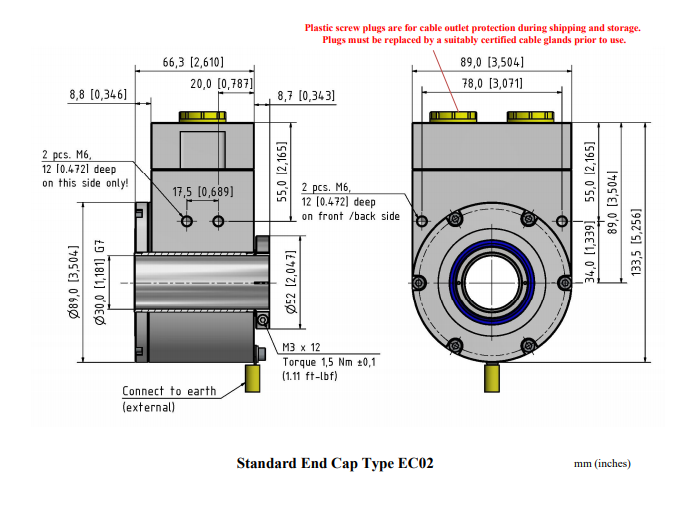

Zeichnung "Drehgeber Ex-Proof SCH88BEX - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Ex-Proof SCH88BEX - absolut"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Ex-Proof SCH88BEX - absolut"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

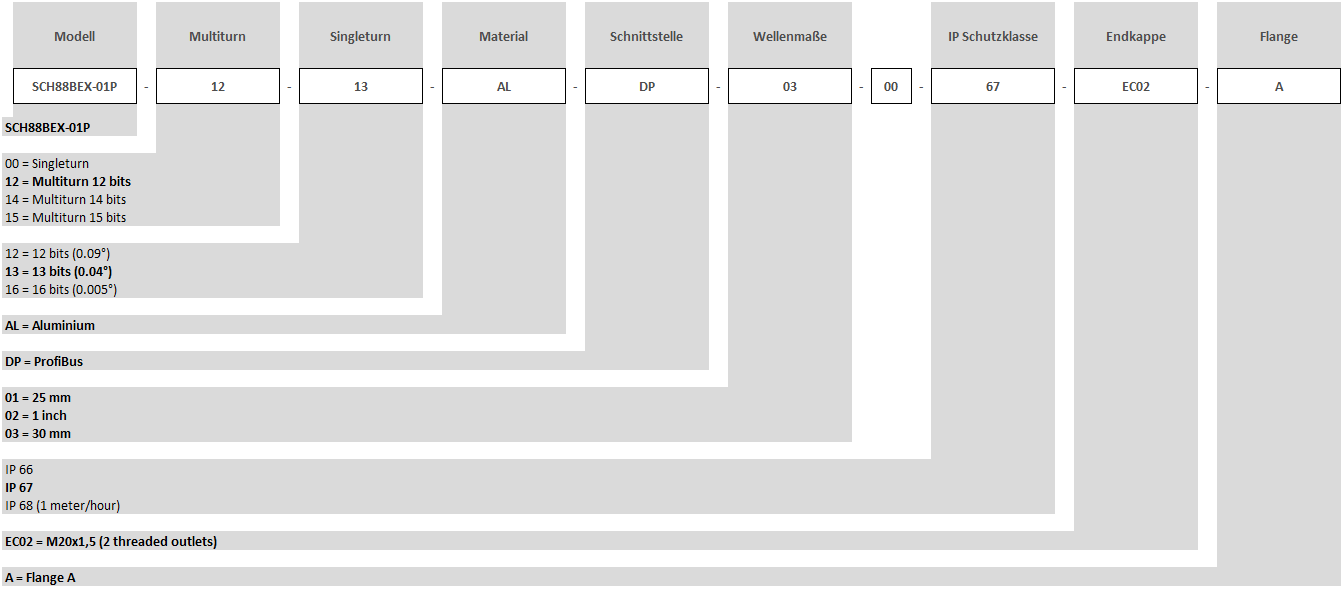

Bestellschlüssel "Drehgeber Ex-Proof SCH88BEX - absolut"
