Drehgeber Ex-Proof 2REX-A-NA SSI - absolut

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • 2REX-A-NA_SSI
• Ø 68 mm • Vollwelle Ø 10 mm • Singleturn bis 16 Bit • Multiturn... mehr
Produktinformationen "Drehgeber Ex-Proof 2REX-A-NA SSI - absolut"
• Ø 68 mm
• Vollwelle Ø 10 mm
• Singleturn bis 16 Bit
• Multiturn bis 37 Bit
• Ausgang: SSI
• IP64 bis IP67
• ATEX, IECEx, EAC Ex zertifiziert
• Nicht abnehmbare Endkappe - Lieferung mit Kabel


Weiterführende Links zu "Drehgeber Ex-Proof 2REX-A-NA SSI - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof 2REX-A-NA SSI - absolut"



Elektrische Eigenschaften

Drehgebertyp Absolut Multiturn
Singleturn Auflösung 13 bits (8192) Schritte pro Umdrehung
Anzahl Umdrehungen 12 bits (4096) Umdrehungen
16 bits (65536) Umdrehungen
20 bits (1048576) Umdrehungen
24 bits (16777216) Umdrehungen
Versorgungsspannung 5 VDC ±5% oder 9-30 VDC
Stromverbrauch (nominal) 30 mA @ Vsup = 5V
25 mA @ Vsup = 10V
15 mA @ Vsup = 24V
Genauigkeit ± 0,35ᴼ
Schnittstelle SSI (Synchronous Serial Interface)
Codierung Binary oder Gray
Elektrische Schnittstelle Differential (RS422)
Taktfrequenz 100 kHz to 2 MHz
Zählrichtung Im oder gegen den Uhrzeifersinn steigend, betrachtet vom Wellenende des Drehgebers
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminum
Kappe: Aluminum
Welle: Edelstahl (AISI 303)
Gewicht Geber: Approx. 540 gr (19 oz)
Kabel: 50 gr / meter (1.76 oz / meter)
Lebensdauer des Lagers > 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle 3.000 U/m (max.) IP 67
Drehmoment beim Anfahren < 0.1 Nm (14.16 oz-in) bei 25° C IP 67
Masseträgheitsmoment 50 gcm² (7.08 x 10⁻⁴ oz-in-sec²)
Wellenbelastung Axial 50 N (11.25 lbs) max.
Radial 100 N (22.50 lbs) max.



Umgebungs Eigenschaften

Betriebstemperatur -40° to +70° C
Lagertemperatur -40° to +85° C
Schock 100 G / 11 ms
Vibration 10 G / 10-2000 Hz
Stöße 10 G / 16 ms (1000 x 3 axis)
Luftfeuchtigkeit 98 % RH ohne kondensieren
Schutzart IP 64 / Nema 4 (ca.) Option
IP 65 / Nema 4 (ca.) Option
IP 66 / Nema 6 (ca.)
IP 67 / Nema 6 (ca.) Option



Verbindungsoptionen

Stecker MUD resistent (NEK 606) & Halogen frei, geschützt
4x2x0,14 mm², 26 AWG, 4 verdrillte paare;
(siehe Datenblatt, Tabelle 1)



Zulassungen

ATEX: Zertifikat Nr.: ITS 09 ATEX 16847X II 2 G Ex db IIC T5 II 2 D Ex tb IIIC T100°C
Db -40°C<Tamb<+70°C
IECEx: Zertifikat Nr.: IECEx ITS 10.0015X Ex db IIC T5 Gb Ex tb IIIC T100°C Db
Db -40°C < Tamb < +70°C
EAC Ex: НАНИО «ЦСВЭ» No. ЕАЭС RU C-DK.AA87.B.00266/19 1Ex db IIC T5 Gb X,
Ex tb IIIC T100°C Db X, -40°C<T.amb<+70°C





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Drehgeber Ex-Proof 2REX-A-NA SSI - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Ex-Proof 2REX-A-NA SSI - absolut"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Ex-Proof 2REX-A-NA SSI - absolut"



CAD-Daten: Bitte anfragen!

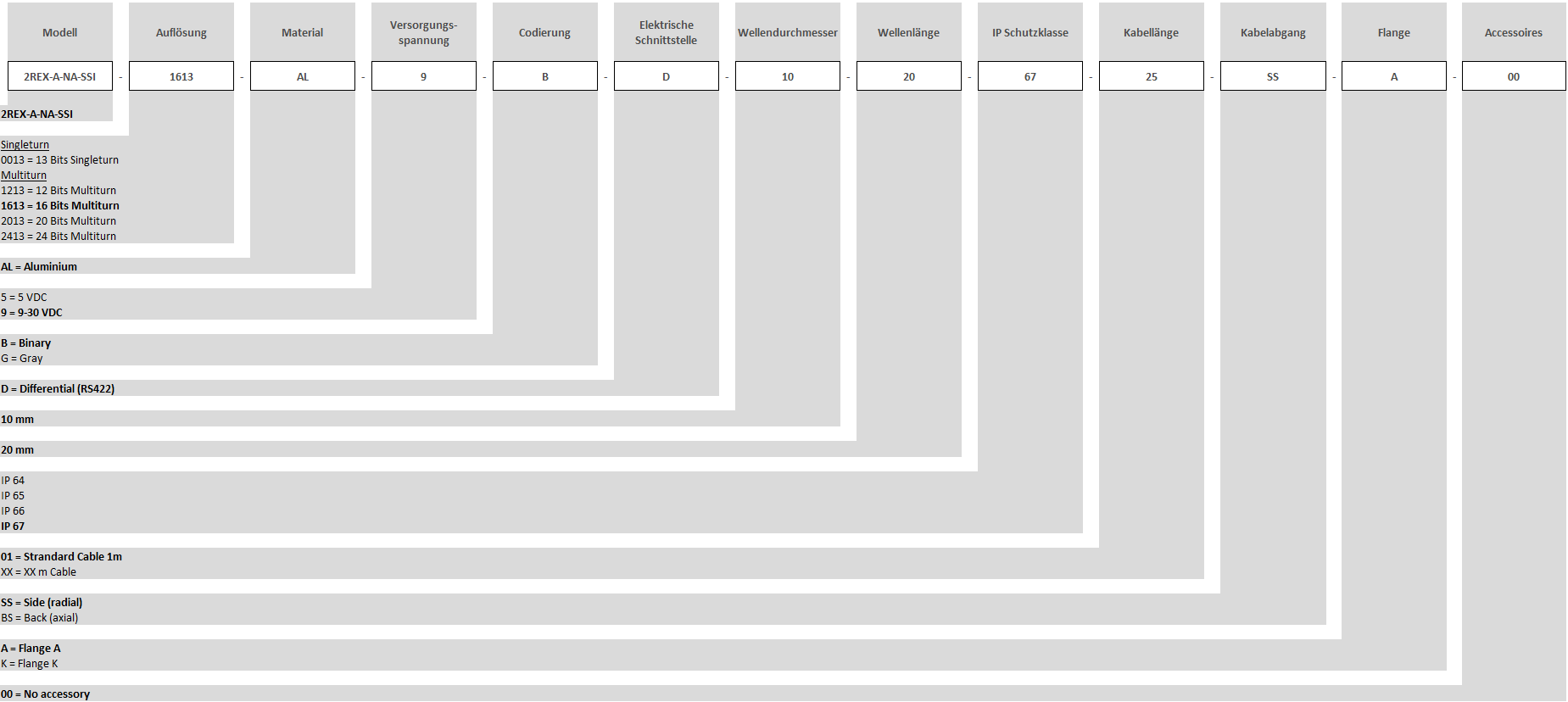

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Drehgeber Ex-Proof 2REX-A-NA SSI - absolut"
