Drehgeber Ex-Proof 2REX-H-AN - absolut | Ex-Proof - Öl und Gas   • Ø 68 mm... mehr
Produktinformationen "Drehgeber Ex-Proof 2REX-H-AN - absolut"
Drehgeber Ex-Proof 2REX-H-AN - absolut | Ex-Proof - Öl und Gas

• Ø 68 mm
• Hohlwelle Ø 10-15 mm
• Singleturn
• Ausgang: Analog, Stromstärke
• Genauigkeit: ± 0,2% des Skalendwertes
• IP64 bis IP67
• ATEX, IECEx, UKEX zertifiziert
• Nicht abnehmbare Endkappe - Lieferung mit Kabel


Weiterführende Links zu "Drehgeber Ex-Proof 2REX-H-AN - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof 2REX-H-AN - absolut"



Elektrische Eigenschaften

Drehgebertyp Absolut Magnetisch
Auflösung 210 (1024) Punkte pro Umdrehung
Versorgungsspannung 12 Vdc min. bis 18 Vdc max. oder
20 Vdc min. bis 28 Vdc max.
Stromverbrauch (nominal) 40 mA @ 20mA
Ausgangsstrom 0 – 20 mA oder 4 – 20 mA
Genauigkeit ± 0,2%
Ausgangsformat Voller Leistungsbereich über eine Umdrehung (360°) oder über eine halbe Umdrehung (180°)
Stromabtastwiderstand Max. 400Ω – empfohlen 250Ω
Ausgangsaktualisierungsrate 2610 Updates/sec. ~ 383μsec. pro Update
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit

EN61000-6-2: 2005 (Industrielle Umgebungen) Elektromagnetische Verträglichkeit (EMV)
EN 61000-6-3: 2007 (Wohn-, Geschäfts- und Leichtindustrielle Umgebungen) für elektromagnetische Verträglichkeit (EMV)



Mechanische Eigenschaften

Material Gehäuse: Aluminum
Kappe: Aluminum
Welle: Edelstahl (AISI 303)
Gewicht Geber: Approx. 540 gr (19 oz)
Kabel: 50 gr / meter (1.76 oz / meter)
Lebensdauer des Lagers > 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle 3.000 U/m (max.) IP 67 T4
Drehmoment beim Anfahren < 0.1 Nm (14.16 oz-in) bei 25° C IP 67
Masseträgheitsmoment 50 gcm² (7.08 x 10⁻⁴ oz-in-sec²)
Wellenbelastung Axial 50 N (11.25 lbs) max.
Radial 100 N (22.50 lbs) max.



Umgebungs Eigenschaften

Betriebstemperatur -40° to +70° C
Lagertemperatur -40° to +85° C
Schock 100g @ 11 ms
Vibration 10g@ 10-2000 Hz
Stöße 10g @ 16 ms (1000 x 3 axis)
Luftfeuchtigkeit 98 % RH ohne kondensieren
Schutzart IP 64 / Nema 4 (ca.) Option
IP 65 / Nema 4 (ca.) Option
IP 66 / Nema 6 (ca.)
IP 67 / Nema 6 (ca.) Option



Verbindungsoptionen

Stecker MUD resistent (NEK 606) & Halogen frei, geschützt
4x2x0,14 mm², 26 AWG, 4 verdrillte paare;
(siehe Datenblatt, Tabelle 1)



Zulassungen

ATEX: Zertifikat Nr.: ITS 09 ATEX 16847X II 2 G Ex db IIC T5 II 2 D Ex tb IIIC T100°C
Db -40°C<Tamb<+70°C
IECEx: Zertifikat Nr.: IECEx ITS 10.0015X Ex db IIC T5 Gb Ex tb IIIC T100°C
Db -40°C < Tamb < +70°C

UKEX: Zertifikat Nr.: ITS21UKEX0407X
II 2 G Ex db IIC T5 Gb, II 2 D Ex tb IIIC T100°C Db -40°C<Tamb<+70°C





Zeichnung anfordern ...Zeichnung anfordern ...

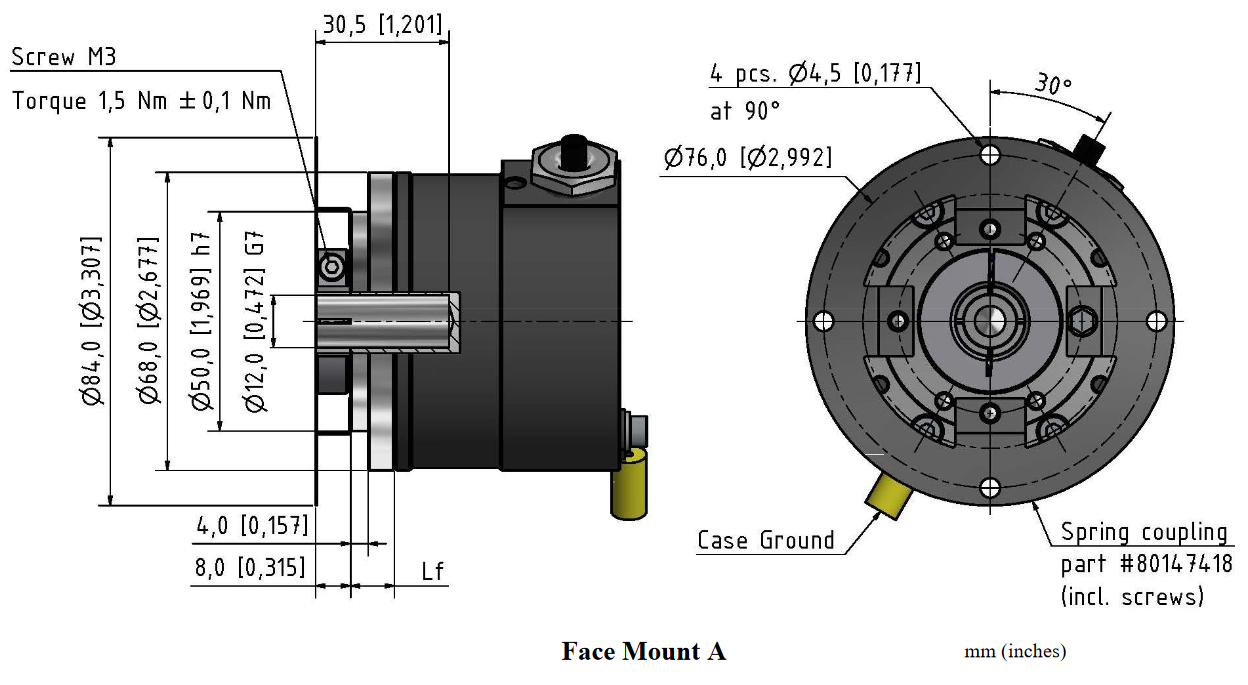

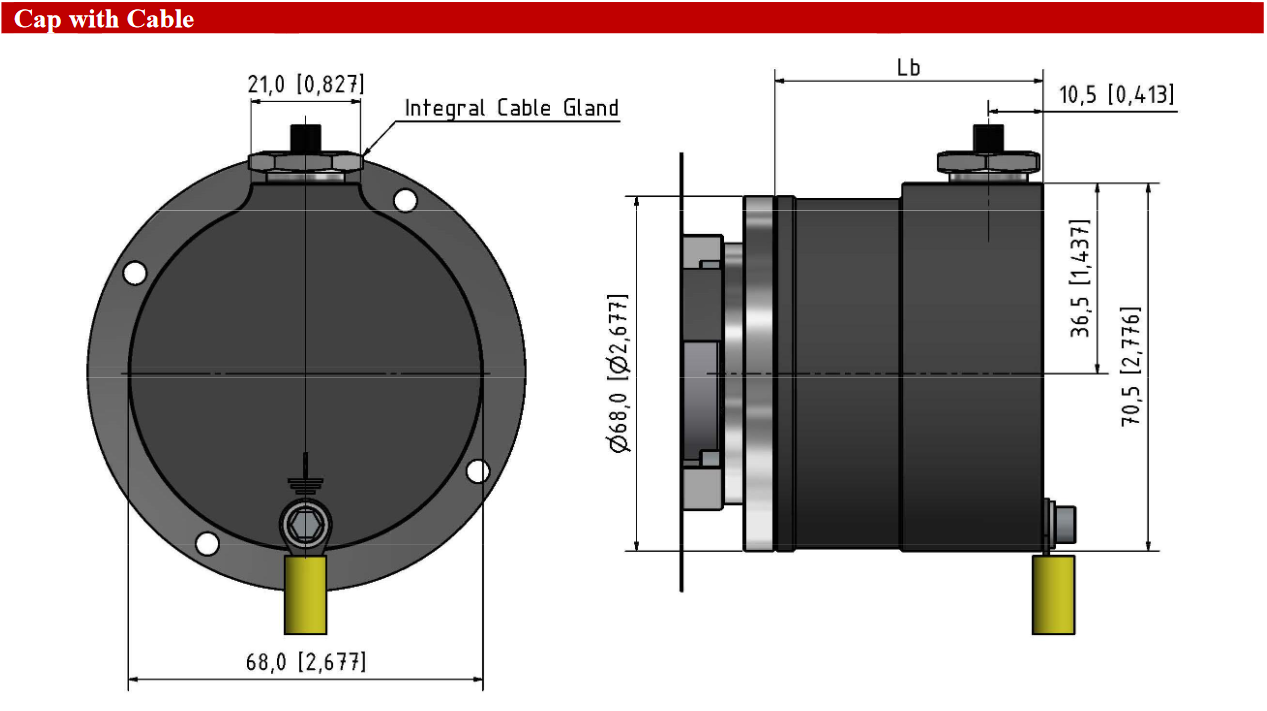

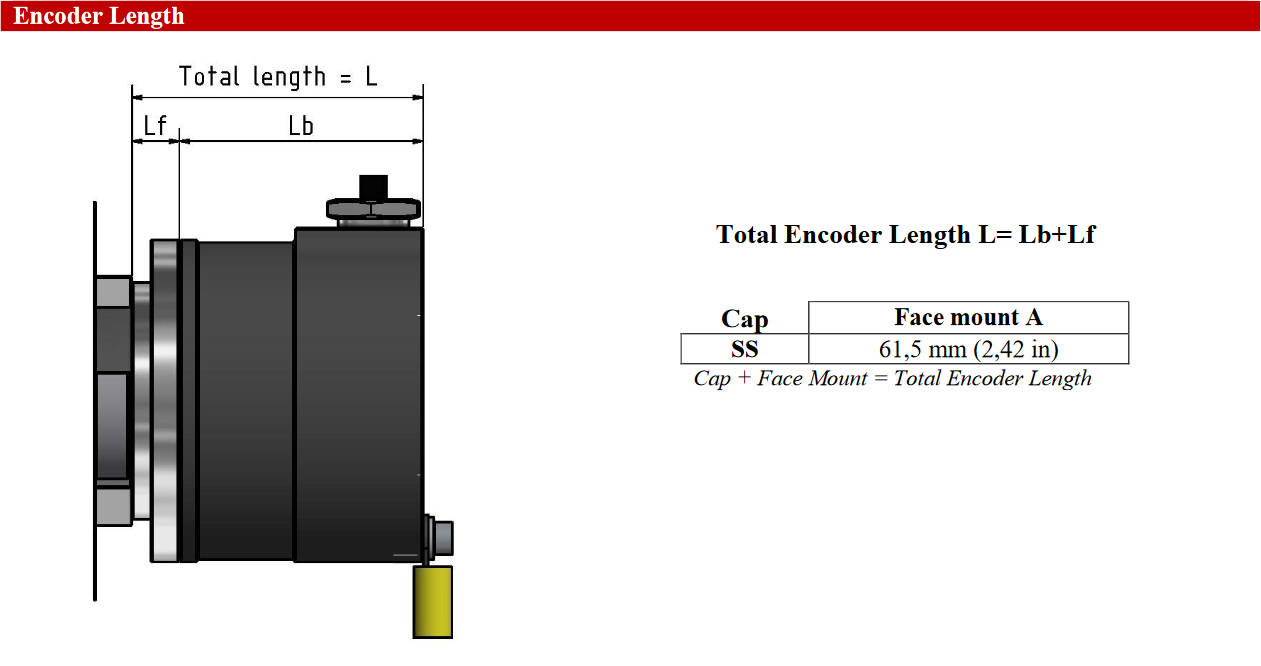

Zeichnung "Drehgeber Ex-Proof 2REX-H-AN - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Ex-Proof 2REX-H-AN - absolut"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Ex-Proof 2REX-H-AN - absolut"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

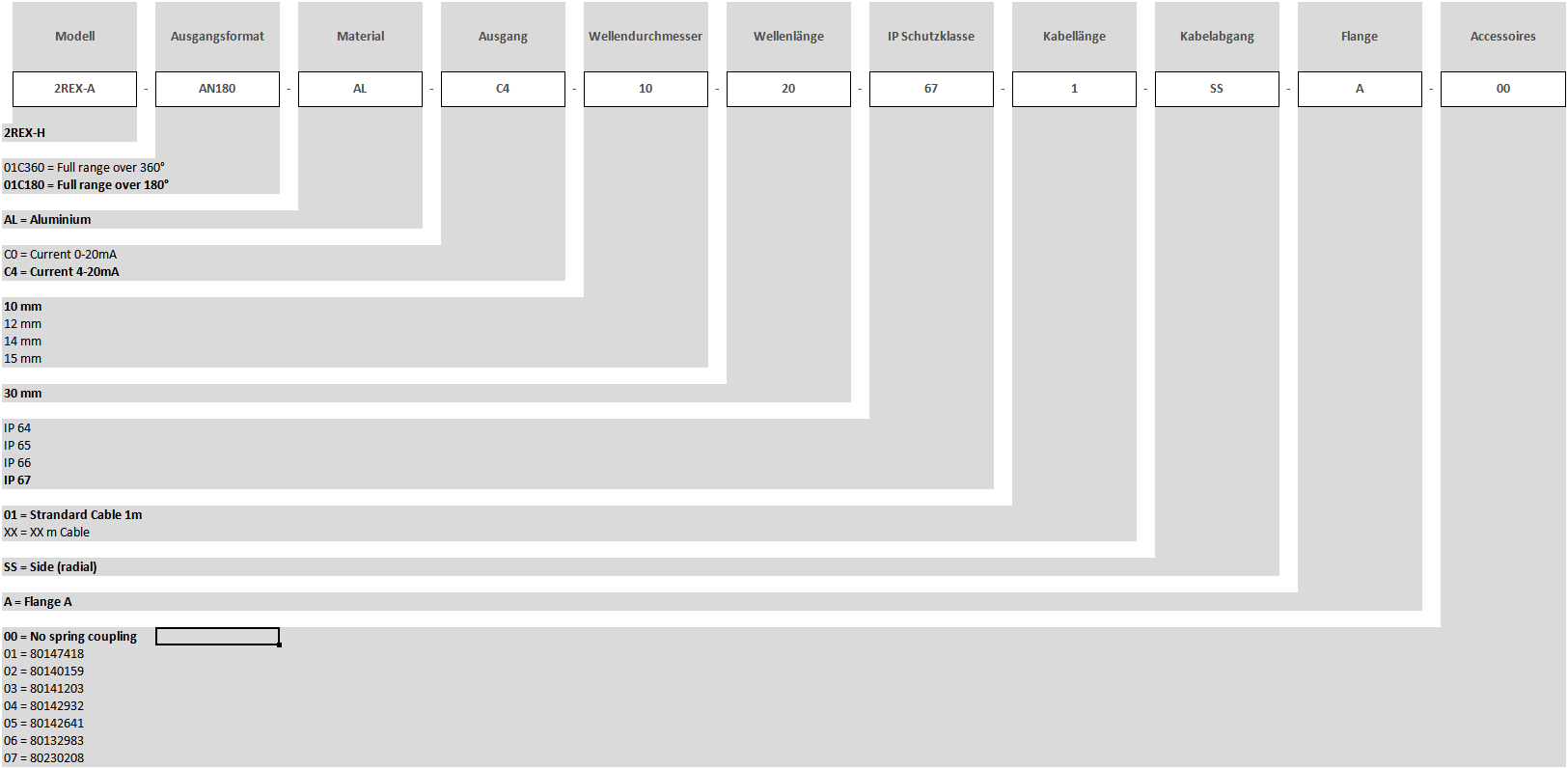

Bestellschlüssel "Drehgeber Ex-Proof 2REX-H-AN - absolut"
