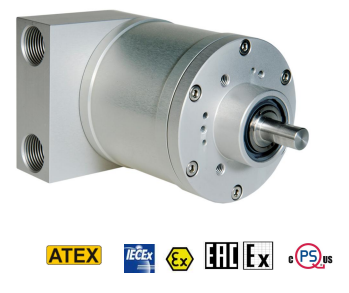

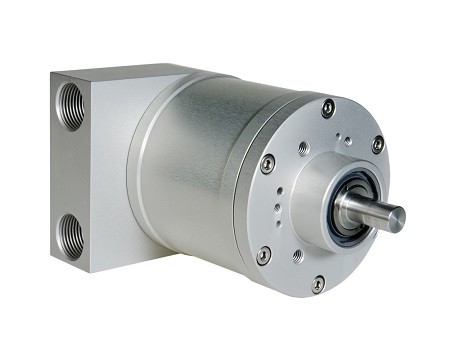

Drehgeber Ex-Proof EXAG-A-CANopen - absolut

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • EXAG-A-CANopen
Drehgeber Vollwelle - Ø 78 mm Vollwelle : Ø 10 mm or Ø 12 mm... mehr
Produktinformationen "Drehgeber Ex-Proof EXAG-A-CANopen - absolut"
  • Drehgeber Vollwelle - Ø 78 mm
  • Vollwelle : Ø 10 mm or Ø 12 mm
  • Schnittstelle: CANopen
  • Auflösung bis zu 30 bits
  • Abnehmbare Endkappe für Änderungen vor Ort
  • ATEX, IECEx, EAC Ex und North America Class I Div. 2, Ex db IIC
Weiterführende Links zu "Drehgeber Ex-Proof EXAG-A-CANopen - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Ex-Proof EXAG-A-CANopen - absolut"



Elektrische Eigenschaften

Codierung Absolut - Binär
Schnittstelle CAN
CANopen-Protokol
Transceiver gemäß ISO 11898;
galvanisch getrennt durch Optokoppler
Auflösung Max. 14 bit (16384) Umdrehungen
Max. 16 bit (65536) Schritte pro Umdrehung.
Geräte-Ardressierung Einstellbar durch Drehlnöpfe im Anschlussdeckel
Übertragungsrate Max. 1 MBaud
Versorgungsspannung 10 bis 30 Vdc (Absolutes Limit) gemäß EN 50178
Stromverbrauch Max. 230 mA mit 10 Vdc
Max. 100 mA mit 24 Vdc
Leistungsverbrauch Max. 2.5 Watt
Schrittfrequenz LSB 800 kHz
Teilungsgenauigkeit +/- ½ LSB (12 bit)
+/- 2 LSB (16 bit)
Elektrische Lebenszeit > 10⁵ Stunden
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe



Mechanische Eigenschaften

Material Gehäuse: Aluminum oder Edelstahl
Kappe: Aluminum oder Edelstahl
Welle: Edelstahl
Gewicht Aluminum: ~ 1600 gr (56,44 oz)
Edelstahl: ~ 3100 gr (109,35 oz)
Lebensdauer des Lagers > 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle 6.000 U/m (max.) IP 64
3.000 U/m (max.) IP 65/66/67/68
Drehmoment beim Anfahren ≤ 0,01 Nm bei 25° C (ohne Dichtung)
≤ 0,03 Nm bei 25° C (mit Dichtung)
Masseträgheitsmoment 42 gcm² (5,95 x 10⁻⁴ oz-in-sec²)
Wellenbelastung Axial: 60 N (13,50 lbs) max.
Radial: 80 N (17,98 lbs) max.



Umgebungs Eigenschaften

Betriebstemperatur -40° to +70° C
Lagertemperatur -40° to +70° C
Schock 100 G / 11 ms
Vibration 10-2000 Hz / 10 G
Stöße 10 G / 16 ms (1000 x 3 axis)
Luftfeuchtigkeit 98 % RH ohne kondensieren
Schutzart IP 64 / Nema 4 (ca.)
IP 65 / Nema 5 (ca.)
IP 66 / Nema 6 (ca.)
IP 67 / Nema 6 (ca.)
IP 68 (1Std./1 Meter) / Nema 6P (ca.)



Zulassungen

ATEX: Zertifikat Nr.: ITS09ATEX16867X II 2 G Ex db IIC T5 Gb II 2 D Ex tb IIIC T100°C
Db -40°C≤ Ta≤ +70°C
IECEx: Zertifikat Nr.: IECEx ITS 10.0016X Ex db IIC T5 Gb, Ex tb IIIC T100°C
Db -40°C≤ Ta≤ +70°C
North America: Zertifikat Nr.: LR1192-5 Class I Division 2 Groups ABCD T5, Class II
Division 2 Groups FG, Class I Zone 1AEx db IIC T5 Gb, Ex db IIC T5 Gb, Zone 21 AEx tb IIIC
T100˚C Db, Ex tb IIIC T100˚C Db, Tamb= -40 ˚C to +70 ˚C
EAC Ex: НАНИО «ЦСВЭ» No. ЕАЭС RU C-DK.AA87.B.00266/19 1Ex db IIC T5 Gb X,
Ex tb IIIC T100°C Db X -40°C<T.amb<+70°C





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Drehgeber Ex-Proof EXAG-A-CANopen - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Ex-Proof EXAG-A-CANopen - absolut"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Ex-Proof EXAG-A-CANopen - absolut"
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Drehgeber Ex-Proof EXAG-A-CANopen - absolut"
