Produktinformationen "Drehgeber Mini 2RMHF-SSI - absolut"
Absoluter Mini Drehgeber 2RMHF-SSI mit Hohlwelle

Eigenschaften:
  • Drehgeber: Ø24 mm
  • Hohlwelle: Ø3 mm bis 6 mm
  • Singleturn oder Multiturn
  • SSI Interface / Schnittstelle
  • Binärcode oder Gray Code
  • Voreinstellbare Nullposition
  • Zählrichtung wählbar
  • Schutzklasse: IP64 oder IP67


Weiterführende Links zu "Drehgeber Mini 2RMHF-SSI - absolut"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Drehgeber Mini 2RMHF-SSI - absolut"



Elektrische Eigenschaften

Gebertyp Absolut Multiturn
Singleturn
Auflösung 13 bits (8192) Punkte pro Umdrehung
Anzahl Umdrehungen 12 bits (4096) Umdrehungen
16 bits (65536) Umdrehungen
20 bits (1048576) Umdrehungen
24 bits (16777216) Umdrehungen
Versorgungsspannung  5 VDC ±5%
Stromberbrauch 30 mA (nominal)
Genauigkeit ± 0,35°
Schnittstelle SSI (Synchronous Serial Interface)
Codierung Binär oder Gray
Elektrische Schnittstelle Differential (RS422) oder single ended (TTL)
Taktfrequenz 100 kHz bis 2 MHz
Zählrichtung Im oder gegen den Uhrzeigersinn steigend, betrachtet vom Wellenende des Drehgebers
Elektrischer Schutz Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz
Störfestigkeit DIN EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche
DIN EN 61000-6-3:2007 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe


Mechanische Eigenschaften


Material Gehäuse: Messing
Kappe: Galvanisch beschichteter Stahl oder Aluminum
Welle: Messing
Gewicht Geber: ~ 55 gr (1,94 oz)
Kabel: 50 gr / meter (1,76 oz / meter)
Lebensdauer des Lagers > 1.9 x 10¹⁰ Umdrehungen bei Nominallast
Drehzahl der Welle 12.000 U/m (max.)
Drehmoment beim Anfahren < 0,005 Nm (0,708 oz-in) bei 25° C
Masseträgheitsmoment 1,05 gcm² (1,49 x 10⁻⁵ oz-in-sec²)
Wellenbelastung Axial: 20 N (4,5 lbs) max.
Radial: 20 N (4,5 lbs) max.



Umgebungsbedingungen

Betriebstemperatur -40° to +85° C
Lagertemperatur -40° to +85° C
Schock 100 G @ 11 ms
Vibration 10 G @ 10-2000 Hz
Stöße 10 G @ 16 ms (1000 x 3 axis)
Luftfeuchtigkeit 98 % RH ohne kondensieren
Schutzart IP 64 / Nema 4 (ca.)
IP 67 / Nema 6 (ca.)



Verbindungsoptionen

Kabel 8 leads (0,05 mm², 30 AWG)
verdrillt, geschützt
Stecker M9 8-pin
M12 8-pin





Zeichnung anfordern ...Zeichnung anfordern ...

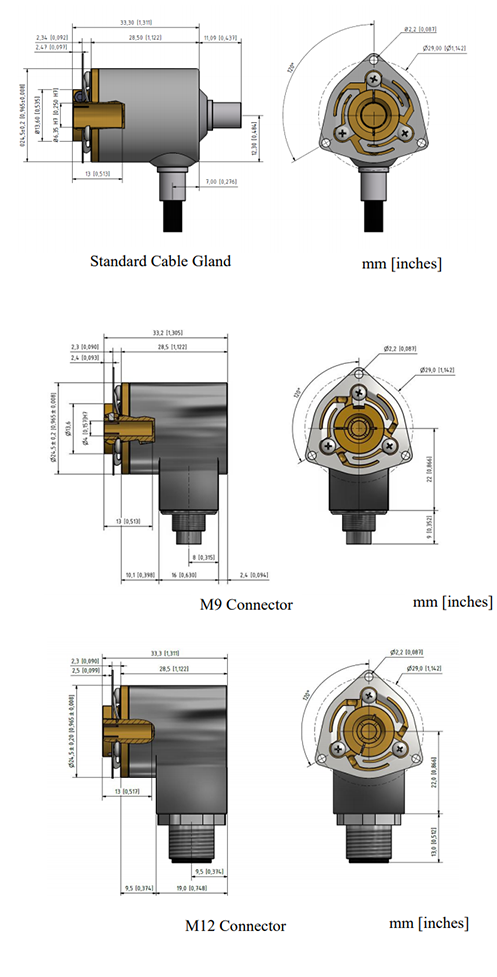

Zeichnung "Drehgeber Mini 2RMHF-SSI - absolut"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Drehgeber Mini 2RMHF-SSI - absolut"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Drehgeber Mini 2RMHF-SSI - absolut"



CAD-Daten: Bitte anfragen!

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

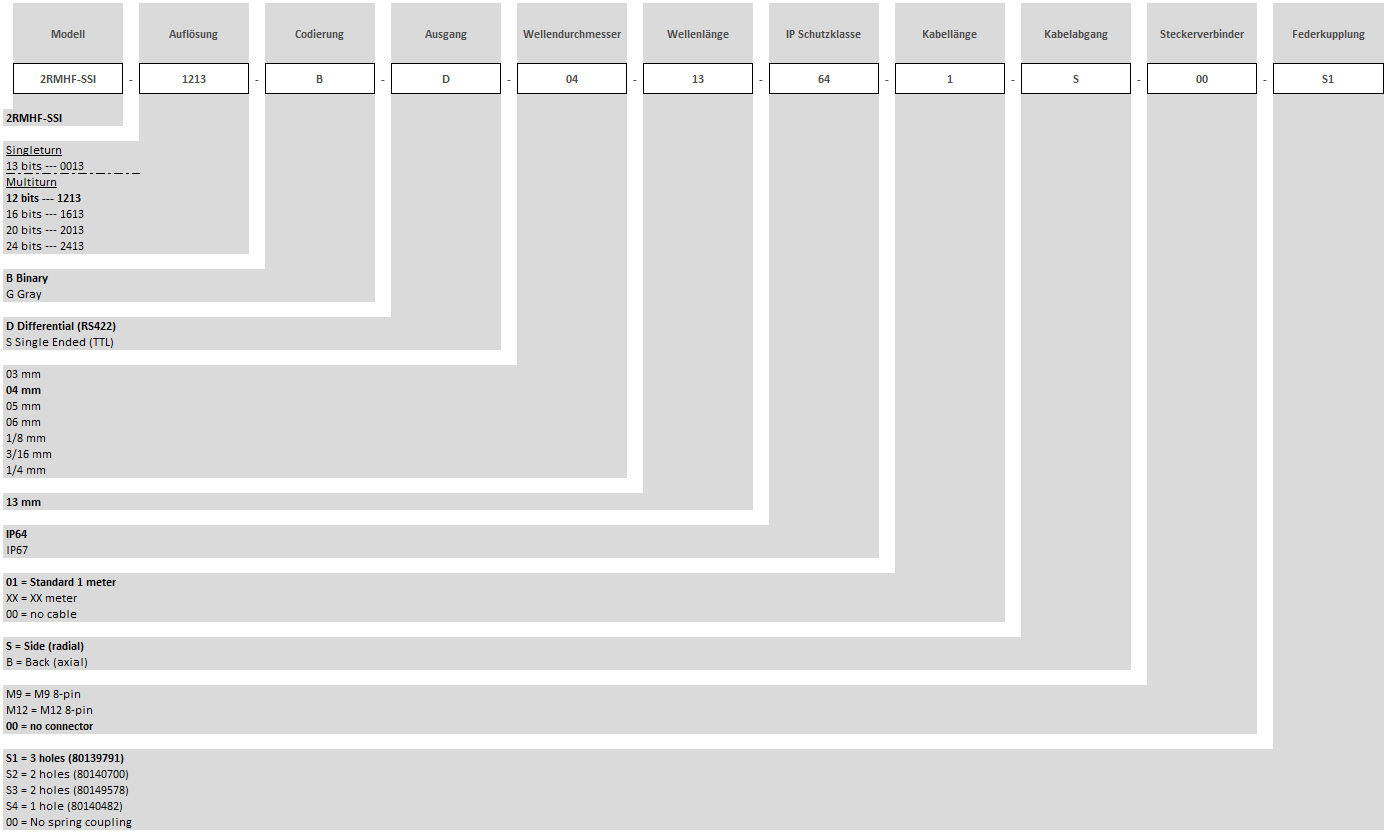

Bestellschlüssel "Drehgeber Mini 2RMHF-SSI - absolut"



Bestellschluessel_2RMHF-SSI_DE
