Glasmaßstab - inkremental - GVS600
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: GVS600
Inkrementaler Glasmaßstab GVS600 von Willtec Messtechnik mit Glasmessunterstützung... mehr
Produktinformationen "Glasmaßstab - inkremental - GVS600"

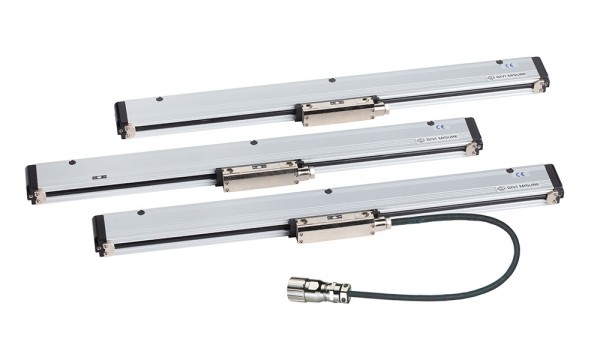

Inkrementaler Glasmaßstab GVS600 von Willtec Messtechnik mit Glasmessunterstützung (Gitterabstand 20 μm), besonders geeignet für CNC Fräsmaschinen.
Eigenschaften:
- Auflösungen bis 0,01 μm; Genauigkeiten bis ± 2 μm
- Innovative Vorrichtung zur Entfernung von aus ineffizienten Filtersystemen stammenden Flüssigkeiten befindet sich im Maßstab
- Anschluss im Geber eingebaut
- Referenzindizes bei programmiertem Abstand oder bei konstanten Schritten, mit voreingestellten oder wählbaren Positionen
- Geringe Größe, erlaubt Einbau bei geringem Raum
Weiterführende Links zu "Glasmaßstab - inkremental - GVS600"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Glasmaßstab - inkremental - GVS600"
| Merkmal | Technische Daten |
| Messunterstützung | Glas |
| Gitterabstand | 20 µm |
| Wärmeausdehnungskoeffizient | 8 x 10⁻⁶ °C⁻ |
| Referenzindex (I₀) | C = programmierter Abstand P = in konstanten Abständen (alle 40 mm) E = an gewünschter Position (alle 20 mm) |
| Auflösung GVS600T | 5 - 1 - 0.5 - 0.1 - 0.05 - 0.01 µm |
| Auflösung GVS600V | bis zu 0.01 µm |
|
Genauigkeit |
±5 µm Standard* ±3 µm hohe Genauigkeit* (±2 µm bei Messslängen bis 720 mm) |
| Messlänge ML [mm] | 70, 120, 170, 220, 270, 320, … 3.240 mm |
| Max. Verfahrensgeschwindigkeit | 120 m/min** |
| Max. Beschleunigung | 30 m/s² |
| Erforderliche Bewegekraft | < 2,5 N |
| Vibrationsresistenz (EN 60068-2-6) | 100 m/s² [55-2000 Hz] |
| Stoßresistenz (EN 60068-2-27) | 150 m/s² [11 ms] |
| Schutzklasse (EN 60529) | IP 54 Standard IP 64 pressurized |
| Betriebstemperatur | 0 °C bis 50 °C |
| Lagertemperatur | -20 °C bis 70 °C |
| Relative Luftfeuchtigkeit | 20% bis 80% (nicht kondensiert) |
| Gleitschlitten | Kugelgelagert |
| Stromversorgung | 5 Vdc ± 5% |
| Stromverbrauch GVS600T | 140 mAMAX (R = 120 Ω) |
| Stromverbrauch GVS600V | 120 mAMAX (R = 120 Ω) |
| A, B und I₀ Ausgangssignale | LINE DRIVER 1 VPP, 20 µm PUSH-PULL |
| Max. Kabellänge | 100 m (LINE DRIVER) 80 m (1 VPP) 50 m (PUSH-PULL) |
| Elektrische Anschlüsse | siehe Datenblatt |
| Elektrischer Schutz | Verpolung und Kurzschluss |
| Gewicht | 435 g + 1290 g/m |
* Der ausgeschiebene Genauigkeitsgrad bezieht sich auf eine Messlänge von 1m
** Bei einer Auflösung von 0.1 µm, ist die max. Verfahrensgeschwindigkeit 48 m/min.
Bei einer Auflösung von 0.05 µm, ist die max. Verfahrensgeschwindigkeit 24 m/min.
Bei einer Auflösung von 0.01 µm, ist die max. Verfahrensgeschwindigkeit 4,8 m/min.
