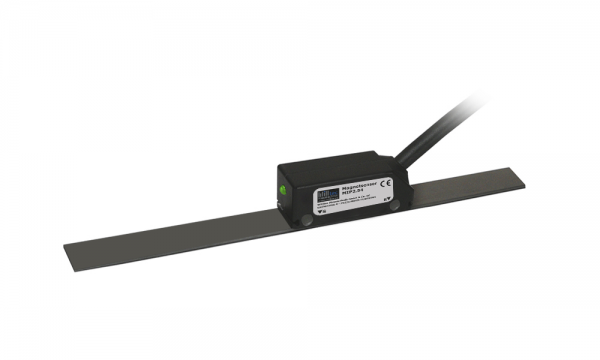

Magnetsensor - Inkremental MIP2.54
| Polbreite | 2.54 mm |
| Auflösung | 48.000, 24.000, 12.000, 9.600, 6.000, 4.800, 3.000, 2.400, 1.200, 600 dpi |
| Genauigkeit | ± 13 µm |
| Messlänge | Magnetbandabhängig |
| Schnittstelle | Line Driver, Push-Pull |
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: MIP2.54
- Magnetsensor zur berührungslosen Linear- und Winkelerfassung
- Geringe Gesamtabmessungen 36 x 11 x 13,5 mm für den Einbau in kleinen Räumen
- Gehäuse aus metallischem Druckgussmaterial
- Auflösungen bis zu 48.000 dpi
- Statusanzeige durch LED RGBW
- Flexibles Kabel für axialen oder radialen Ausgang
- Einfache und schnelle Montage des gesamten Messsystems, mit großen Ausrichtungstoleranzen.
- Abstand Sensor/Magnetband bis zu 0,3 mm
- Verfahrensgeschwindigkeit bis zu 56,2 m/s (bei 600 dpi)
- Schutzart IP67
- Option: Abstreifer zur Entfernung von Schmutzablagerungen
Technische Daten
|
Polteilung |
2,54+2,54 mm |
||||
|
Referenzindex |
C = konstanter Abstand (alle 5,08 mm) R = auf dem Magnetband positioniert |
||||
|
Auflösung [dpi] |
48.000 |
24.000 |
12.000 |
9.600 |
6.000 |
|
4.800 |
3.000 |
2.400 |
1.200 |
600 |
|
|
Genauigkeitsklasse |
± 13 μm 1) |
||||
|
Interpolationsfehler (SDE) |
± 3,5 μm 2) |
||||
|
Unidirektionale Wiederholbarkeit |
± 0,8 μm 2) |
||||
|
Hysterese |
3 μm 2) |
||||
|
A, B und I0 Ausgangssignale |
Line Driver / Push-Pull |
||||
|
Schwingungsresistenz (EN60068-2-6) |
300 m/s2 [55 … 2000 Hz] |
||||
|
Schockresistenz (EN60068-2-27) |
1000 m/s2 [11 ms] |
||||
|
Schutzart (EN 60529) |
IP 67 |
||||
|
Betriebstemperatur |
-20 °C … 75 °C |
||||
|
Lagertemperatur |
-40 °C … 80 °C |
||||
|
Relative Luftfeuchtigkeit |
100% |
||||
|
Spannungsversorgung |
5 … 24 VDC ±10% 3) |
||||
|
Stromaufnahme (unbelastet) |
40 mAMAX |
||||
|
Stromaufnahme (belastet) |
100 mAMAX (mit 5 V und R = 120 Ω) 80 mAMAX (mit 24 V und R = 1,2 kΩ) |
||||
|
Elektrische Anschlüsse |
8-adriges Anschlusskabel, offenes Kabelende (Standard) M12-Stecker; 8-polig (optional) weitere Anschlüsse auf Anfrage |
||||
|
Elektrische Schutzfunktionen |
Umkehrung der Polarität und Kurzschlüsse |
||||
|
Gewicht |
20 g |
||||
1) Der angegebene Genauigkeitsklasse von ± X μm bezieht sich auf eine Länge von 1 m.
2) Der angegebene Fehler hängt von der Einhaltung der Ausrichtungstoleranzen ab.
Spannungen von mehr als 27 VDC beschädigen den Sensor.
