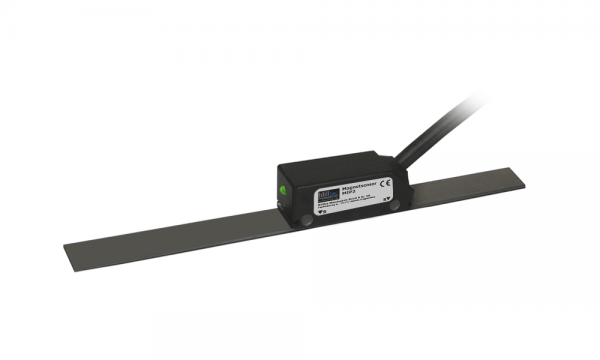

Magnetsensor - Inkremental MIP2

Magnetsensor - Inkremental MIP2



Polbreite 2 mm
Auflösung 100, 50, 10, 1, 0,5, 0,2 µm
Genauigkeit bis ± 8 µm
Messlänge Magnetbandabhängig
Schnittstelle Line Driver, Push-Pull


Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • MIP2
Eigenschaften: Magnetsensor zur berührungslosen Linear- und Winkelerfassung Geringe... mehr
Produktinformationen "Magnetsensor - Inkremental MIP2"
Eigenschaften:
  • Magnetsensor zur berührungslosen Linear- und Winkelerfassung
  • Geringe Gesamtabmessungen 36 x 11 x 13,5 mm für den Einbau in kleinen Räumen
  • Gehäuse aus metallischem Druckgussmaterial
  • Auflösungen bis zu 0,2 µm
  • Statusanzeige durch LED RGBW
  • Flexibles Kabel für axialen oder radialen Ausgang
  • Einfache und schnelle Montage des gesamten Messsystems, mit großen Ausrichtungstoleranzen.
  • Abstand Sensor/Magnetband bis zu 0,3 mm
  • Verfahrensgeschwindigkeit bis zu 47 m/s
  • Schutzart IP67

Option: Abstreifer zur Entfernung von Schmutzablagerunge

Weiterführende Links zu "Magnetsensor - Inkremental MIP2"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Magnetsensor - Inkremental MIP2"



Technische Daten



Polteilung

2+2 mm

Referenzindex

C = konstanter Abstand (alle 4 mm)

R = auf dem Magnetband positioniert

Auflösung [µm]

100

50

10

5

1

0,5

0,2

Genauigkeitsklasse

± 8 μm 1)

Interpolationsfehler (SDE)

± 1 μm 2)

Unidirektionale Wiederholbarkeit

± 0,5 μm 2)

Hysterese

2 μm 2)

A, B und I0 Ausgangssignale

Line Driver / Push-Pull

Schwingungsresistenz (EN60068-2-6)

300 m/s2 [55 … 2000 Hz]

Schockresistenz (EN60068-2-27)

1000 m/s2 [11 ms]

Schutzart (EN 60529)

IP 67

Betriebstemperatur

-20 °C … 75 °C

Lagertemperatur

-40 °C … 80 °C

Relative Luftfeuchtigkeit

100%

Spannungsversorgung

5 … 24 VDC ±10% 3)

Stromaufnahme (unbelastet)

40 mAMAX

Stromaufnahme (belastet)

100 mAMAX (mit 5 V und R = 120 Ω)

80 mAMAX (mit 24 V und R = 1,2 kΩ)

Elektrische Anschlüsse

8-adriges Anschlusskabel, offenes Kabelende (Standard)

M12-Stecker; 8-polig (optional)

weitere Anschlüsse auf Anfrage

Elektrische Schutzfunktionen

Umkehrung der Polarität und Kurzschlüsse

Gewicht

20 g



1)     Die angegebene Genauigkeitsklasse von ± X μm bezieht sich auf eine Länge von 1 m.

2)     Der angegebene Fehler hängt von der Einhaltung der Ausrichtungstoleranzen ab.

3)     Spannungen von mehr als 27 VDC beschädigen den Sensor.
