  • GVS908T
 Eigenschaften: Absoluter Glasmaßstab, verfügbar in einteiliger oder modularer... mehr

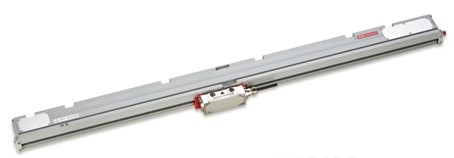

Produktinformationen "Glasmaßstab - absolut - GVS908T"

 Eigenschaften:

  • Absoluter Glasmaßstab, verfügbar in einteiliger oder modularer Ausführung für große Maschinen (bis zu 30,04 m Messlänge oder höher auf Anfrage).
  • Anwendung in verschiedenen Industriebereichen wie Werkzeugmaschinen, Vertikaldrehmaschinen, Portalmaschinen, Laser-/Plasmaschneidemaschinen, Robotik, Automatisierung, usw.
  • Skala aus rostfreiem Stahl, integriert in die Geräteführung, für eine hervorragende Genauigkeit bei jeder Temperatur.
  • Serielle Schnittstelle SSI-BiSS C (unidirektional). Direkte Ablesung des Absolutmaßes.
  • Auflösungen bis zu 0,1 μm. Genauigkeitsgrad ± 5 μm.
  • Fest verbundene Module, für eine perfekte Abdichtung gegen Flüssigkeiten und Umweltverschmutzung, dauerhaft beständig.
  • Einstellbarer Kabelausgang, durch Doppelstecker. Große Ausrichtungstoleranzen.
  • Druckbeaufschlagung von beiden Seiten des Maßstabs und/oder des Messwertgebers.
  • 1 Vss Analogsignal (optional).





Weiterführende Links zu "Glasmaßstab - absolut - GVS908T"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Glasmaßstab - absolut - GVS908T"



Messauflage Skala aus rostfreiem Stahl
Gitterabstand 240 µm
Linearer Wärmeausdehnungskoeffizient 10,6 x 10-6 °C-1
Inkrementelles Signal

sinusförmig 1 Vss (optional)

Auflösung 1 Vss

Bis zu 0,1 µm *

Serielle Schnittstelle

SSI-BiSS C (unidirektional)

Auflösung absolute Messung 1 - 0.1 µm
Genauigkeitsgrad ± 5 µm **
Messlänge ML in mm

von 640 mm bis 30,04 m mit Schrittlängen von 200 mm

Modullänge: 1.200, 1.400, 1.600, 1.800, 2.000 mm

Verfahrensgeschwindigkeit max. 120 m/min
Beschleunigung max. 30 m/s²
Bewegungskraft ≤ 15 N
Schwingungsresistenz (EN60068-2-6) 100 m/s²     [55 ÷ 2000 Hz]
Schockresistenz (EN60068-2-27) 300 m/s²     [11 ms]
Schutzart (EN60529) IP53 Standard     IP64 druckbeaufschlagt (auf Anfrage)
Betriebstemperatur 0 °C ÷ 50 °C
Lagertemperatur -20 °C ÷ 70 °C
Relative Luftfeuchtigkeit 20% ÷ 80% (nicht kondensierend)
Gleitender Leseblock über Kugellager
Spannungsversorgung 5 VDC ± 5%
Stromaufnahme 280 mAMAX (mit R = 120 Ohm)
Kabellänge max.

50 m (serieller + analoger Ausgang)

70 m (serieller Ausgang) ***

Elektrischer Anschluss siehe Datenblatt
Steckerverbinder am Messwertgeber, mit einstellbarem Ausgang
Elektrische Schutzfunktion Verpolung und Kurzschlüsse
Gewicht 1,7 kg + 3,5 kg/m Messlänge

* Je nach CNC-Teilungsfaktor.

** Der angegebene Genauigkeitsgrad von ±X μm bezieht sich auf eine Messlänge von 1 m.

*** Längere Kabelausführungen auf Anfrage
