Glasmaßstab - absolut - GVS608F
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: GVS608F
Willtec Messtechnik - hat mit dem Glasmaßstab - absolut - GVS608F einen Glasmaßstab für... mehr
Produktinformationen "Glasmaßstab - absolut - GVS608F"
Willtec Messtechnik - hat mit dem Glasmaßstab - absolut - GVS608F einen Glasmaßstab für höchste Messansprüche. Informieren Sie sich jetzt, wir haben die Lösung!
- Direktes Ablesen der absoluten Position
- Geeignet für CNC-Maschinen
- Auflösung je nach Ausführung bis 1 μm, 0,1 μm oder 0,01 μm
- Genauigkeit ±5 μm * Standard Ausführung, ±3 μm * Ausführung mit erhöhter Genauigkeit (± 2 μm bei Längen bis zu 720 mm)
- Max. Verfahrgeschwindigkeit 120 m/min
- Polbreite 20 μm
- Auf Wunsch mit Sperrluft
- Mit serieller Schnittstelle: FANUC α oder FANUC αi
Weiterführende Links zu "Glasmaßstab - absolut - GVS608F"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Glasmaßstab - absolut - GVS608F"
| Merkmal | Technische Daten |
| Messaufnahme | Glasmaßstab |
| Giterabstand | 20 μm |
| Linearer Wärmeausdehnungskoeffizient | 8 x 10-6 °C-1 |
| Serielle Schnittstelle | FANUC α oder FANUC αi |
| Auflösung absolute Messung | 1 μm, 0,1 μm oder 0,01 μm |
| Genauigkeit | ±5 μm * Standard Ausführung, ±3 μm * Ausführung mit erhöhter Genauigkeit (± 2 μm bei Längen bis zu 720 mm) |
| Messlänge ML in mm | 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 720, 770, 820, 920, 1.020, 1.140, 1.240, 1.340, 1.440, 1.540, 1.640, 1.740, 1.840, 2.040, 2.240, 2.440, 2.640, 2.840, 3.040, 3.240 (Max. Messlänge) |
| Verfahrgeschwindigkeit max. | 120 m/min |
| Beschleunigung max. | 30 m/s2 |
| Bewegungskraft | ≤ 2.5 N |
| Schwingungsresistenz (EN 60068-2-6) | 100 m/s2 [55 ÷ 2.000 Hz] |
| Schockresistenz (EN 60068-2-27) | 150 m/s2 [11 ms] |
| Schutzklasse (EN 60529) | IP 54 Standard IP 64 unter Druck |
| Betriebstemperatur | 0 °C ÷ 50 °C |
| Lagertemperatur | -20 °C ÷ 70 °C |
| Relative Luftfeuchtigkeit | 20% ÷ 80% (nicht kondensierend) |
| Verschiebbarer Leseblock | durch Kugellager |
| Spannungsversorgung | 5 Vdc ± 5% |
| Stromaufnahme | 300 mAMAX |
| Kabellänge max. | 50 m ** |
| Steckverbinder | im Messumwandler |
| Elektrische Schutzfunktion | gegen Kurzschluss sowie Polaritätsumstellung geschützt |
| Gewicht | 435 g + 1.290 g/m |
* Der angegebene Genauigkeitsgrad von ± X μm bezieht sich auf eine Messlänge von 1 m.
** Sicherstellen einer minimalen Versorgungsspannung von 5 V zum Wandler.
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Glasmaßstab - absolut - GVS608F"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Glasmaßstab - absolut - GVS608F"
Datenblatt:
CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Glasmaßstab - absolut - GVS608F"
CAD-Daten: Bitte anfragen!
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

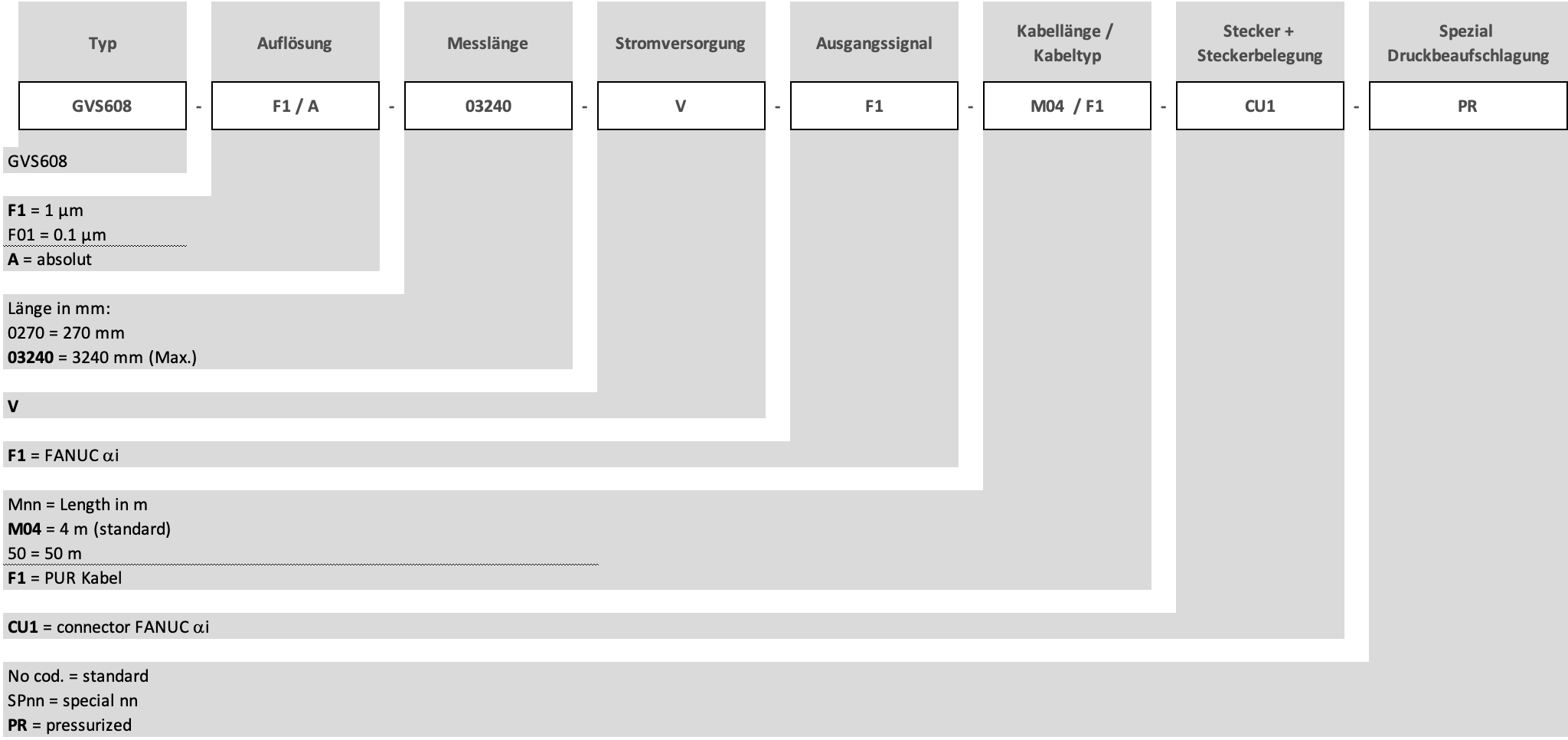

Bestellschlüssel "Glasmaßstab - absolut - GVS608F"
Passendes ZubehörPassendes Zubehör anfragen ...
Zubehör "Glasmaßstab - absolut - GVS608F"
