Glasmaßstab - absolut - GVS206S

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • GVS206S
Selbstausrichtende absolute optische Skala mit Edelstahlgitter.   Eigenschaften:... mehr
Produktinformationen "Glasmaßstab - absolut - GVS206S"

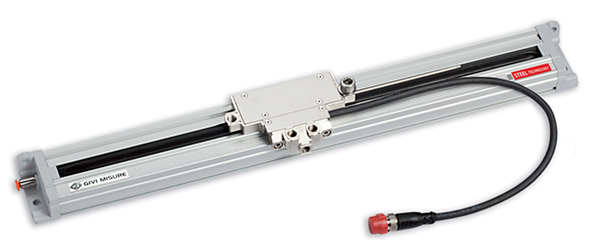

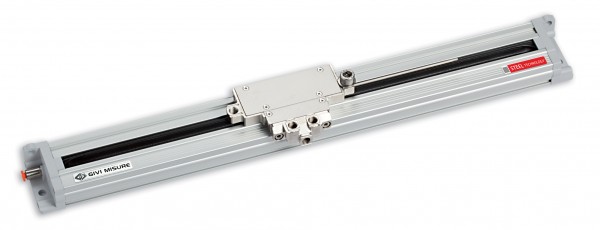

Selbstausrichtende absolute optische Skala mit Edelstahlgitter.

Eigenschaften:
  • Optische Skala mit Edelstahl-Messunterstützung und direkter Ablesung der absoluten Position. Hohe mechanische Beständigkeit und Wärmeausdehnung, geeignet für die Anwendung, für eine konstante Genauigkeit bei jeder Temperatur.
  • Besonders geeignet für Anwendungen an synchronisierten Abkantpressen.

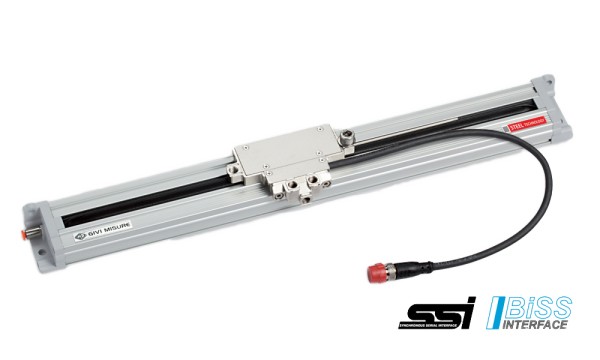

  • Serielle Hochgeschwindigkeits-SSI-BiSS C-Schnittstelle (unidirektional).
  • Option: Digitales Signal des Leitungstreibers.
  • Wandler geführt von einem selbstausrichtenden und selbstreinigenden Schiebewagen mit Federsystem.
  •  Kein Kontaktleserkopf. Keine Reibung: hohe Dauer und Toleranz gegenüber Umweltverschmutzung.
  • Messlänge bis 6.000 mm, modular aufgebaut.
  • Auflösungen bis 0,1 μm.
  •  Genauigkeitsgrad ± 2,5 μm in der Standardversion und ± 1 μm in der hochgenauen Version. Metrologisches Zertifikat mit jeder Waage.
  •  Profibus-DP-, Profinet-, CANopen-, DeviceNet-, ModBus- und DRIVE-CLiQ-Protokolle über Konvertierungsgateways.
  •  Dichtlippen zum Schutz des Gitters aus speziellem öl- und verschleißfestem Elastomer. Selbstblockierendes Spezialprofil.
  •  Verschiedene Anwendungsmöglichkeiten, mit Doppeleffektverbindung oder Stahldraht. Austauschbar mit GVS 2xx Linie und mit dem Vorgängermodell PBS-HR.
  •  Hohe Genauigkeit und Stabilität der Signale auch bei hoher Geschwindigkeit, starken Beschleunigungen und Vibrationen.
  •  Geformter M12-Stecker (IP 67) oder andere Modelle auf Anfrage.
  •  Geschützt gegen Inversion der Netzteilpolarität und Kurzschlüsse an den Ausgangsanschlüssen.





Weiterführende Links zu "Glasmaßstab - absolut - GVS206S"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Glasmaßstab - absolut - GVS206S"



Merkmal Technische Daten
Messaufnahme Edelstahlgitter
Giterabstand 204.8 μm
Linearer Wärmeausdehnungskoeffizient 10.6 x 10-6 °C-1
Inkrementelles Signal TTL Line Driver
Auflösung 1 Vpp 5 μm - 1 μm
Serial interface SSI - BiSS C (unidirektional)
Auflösung absolute Messung 1 μm - 0.1 μm
Genauigkeit ± 2,5 μm * Standard Ausführung
± 1 μm * Ausführung mit erhöhter Genauigkeit
Messlänge ML in mm 170, 220, 270, 320, 370, 420, 470, 520, 570, 620, 720, ... mm
max. 6000 mm iin modularer Version
Verfahrgeschwindigkeit max. 60 m/min
Beschleunigung max.  30 m/s2
Bewegungskraft ≤ 1.5 N
Schwingungsresistenz (EN 60068-2-6)  100 m/s2 [55 ÷ 2000 Hz]
Schockresistenz (EN 60068-2-27)  150 m/s2 [11 ms]
Schutzklasse (EN 60529) IP 54 Standard
IP 64 unter Druck
Betriebstemperatur 0 °C ÷ 50 °C
Lagertemperatur -20 °C ÷ 80 °C
Relative Luftfeuchtigkeit 20% ÷ 80% (nicht kondensierend)
Verschiebbarer Leseblock kontaktlos
Spannungsversorgung 5 Vdc ± 5% 200 mAMAX or 10 ÷ 28 Vdc ± 5%
Stromaufnahme 200 mAMAX   140 mATYP   5 Vdc
 50 mA
MAX     30 mATYP 10 ÷ 28 Vdc
Kabellänge max.  20 m **
Elektrische Anschlüsse siehe Tabelle
Elektrische Schutzfunktion gegen Kurzschluss sowie Polaritätsumstellung geschützt
Gewicht

850 g + 1.800 g/m

* Der angegebene Genauigkeitsgrad von ± X μm bezieht sich auf eine Messlänge von 1 m.

** Unter Sicherstellung der erforderlichen Versorgungsspannung zum Messumwandler kann die maximale Kabellänge auf 50 m verlängert werden.
