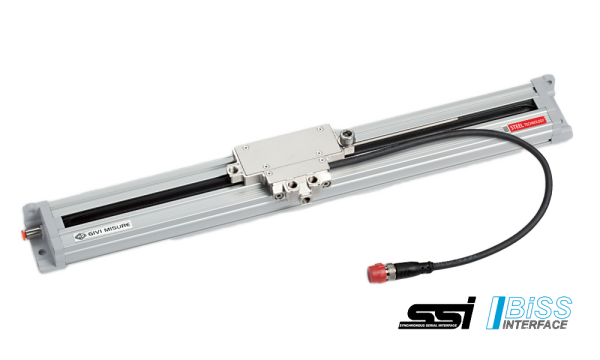

Magnetmaßstab - absolut - GVS919T

Magnetmaßstab - absolut - GVS919T




Auflösung bis zu 0,5 µ
Messunterlage Plastoferrite auf Edelstahlband
Genauigkeit ±10 µm
Rastergröße 2 + 2 mm
Schnittstelle 1 Vss


Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • GVS919T
 Eigenschaften: Absoluter Magnetmaßstab, verfügbar in einteiliger oder modularer... mehr
Produktinformationen "Magnetmaßstab - absolut - GVS919T"

 Eigenschaften:

  • Absoluter Magnetmaßstab, verfügbar in einteiliger oder modularer Ausführung für große Maschinen (bis zu 30.040 mm Messlänge oder höher auf Anfrage).
  • Anwendung in verschiedenen Industriebereichen wie Werkzeugmaschinen, Vertikaldrehmaschinen, Portalmaschinen, Laser-/Plasmaschneidemaschinen, Robotik, Automatisierung, usw.
  • Magnetband auf Trägerband aus rostfreiem Stahl, integriert in die Geräteführung, für eine hervorragende Genauigkeit bei jeder Temperatur.
  • Serielle Schnittstelle SSI-BiSS C (unidirektional). Direkte Ablesung des Absolutmaßes. • Auflösungen bis zu 0,5 μm. Genauigkeitsgrad ± 10 μm.
  • Fest verbundene Module, für eine perfekte Abdichtung gegen Flüssigkeiten und Umweltverschmutzung, dauerhaft beständig.
  • Einstellbarer Kabelausgang, durch Doppelstecker. Große Ausrichtungstoleranzen.
  • Druckbeaufschlagung von beiden Seiten des Maßstabs und/oder des Messwertgebers.
  • 1 Vss Analogsignal (optional).





Weiterführende Links zu "Magnetmaßstab - absolut - GVS919T"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Magnetmaßstab - absolut - GVS919T"



Messauflage Plastoferrit auf Trägerband aus rostfreiem Stahl
Polteilung 2+2 mm
Linearer Wärmeausdehnungskoeffizient 10,6 x 10-6 °C-1
Inkrementelles Signal

Sinusförmig 1 Vss (optional)

Auflösung bis zu 0,5 µm *
Wiederholgenauigkeit ± 1 Inkrement
Genauigkeitsgrad ± 10 µm **
Messlänge ML in mm

von 640 mm bis 30.040 mm mit Schrittlängen von 200 mm ***

Modullänge: 1.200, 1.400, 1.600, 1.800, 2.000 mm

Verfahrensgeschwindigkeit max. 120 m/min
Beschleunigung max. 30 m/s²
Bewegungskraft ≤ 15 N
Schwingungsresistenz (EN60068-2-6) 100 m/s²     [55 ÷ 2000 Hz]
Schockresistenz (EN60068-2-27) 300 m/s²     [11 ms]
Schutzart (EN60529) IP64 Standard     IP67 auf Anfrage
Betriebstemperatur 0 °C ÷ 50 °C
Lagertemperatur -20 °C ÷ 70 °C
Relative Luftfeuchtigkeit 20% ÷ 80% (nicht kondensiert)
Gleitender Leseblock über Kugellager
Spannungsversorgung 5 VDC ± 5%
Stromaufnahme 280 mAMAX (mit R = 120 Ohm)
A, B und I0 Ausgangssignale 1 Vss / 2 mm
Kabellänge max.

50 m (serielles + analoges Ausgangssignal)

70 m (serielles Ausgangssignal) ***

Elektrischer Anschluss siehe Datenblatt
Steckerverbinder am Messwertgeber, mit einstellbarem Ausgang
Elektrische Schutzfunktion Verpolung und Kurzschlüsse
Gewicht 1,7 kg + 3,5 kg/m Messlänge

* Abhängig vom CNC-Teilungsfaktor.

** Der angegebene Genauigkeitsgrad von ± X μm bezieht sich auf eine Messlänge von 1 m.

*** Längere Kabellängen sind auf Anfrage erhältlich.
