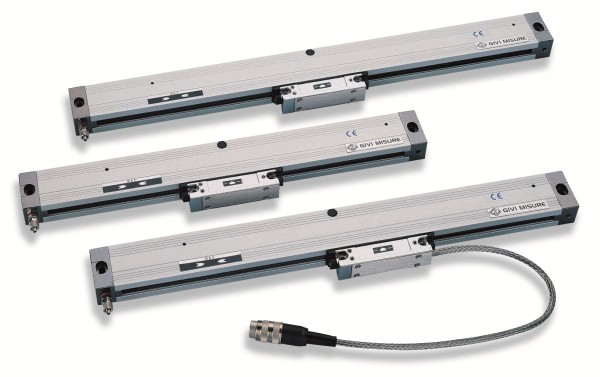

Glasmaßstab - inkremental - GVS400

GVS400

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • GVS400
Inkrementaler Glasmaßstab  mit Teilungsgitter aus Edelstahl, für Zahlreiche Anwendungen.... mehr
Produktinformationen "Glasmaßstab - inkremental - GVS400"
Inkrementaler Glasmaßstab  mit Teilungsgitter aus Edelstahl, für Zahlreiche Anwendungen.

Eigenschaften:


  • Auflösung bis 0.1 μm; Genauigkeit bis zu ± 5 μm
  • Hohe Stabilität der LINE DRIVER Signale
  • Optimaler Schutz des Maßstabes durch vier Dichtlippen aus Spezial-Elastomer,beständig gegen Öl und Verschleiß
  • Kompakter Maßstab für Einbaulagen mit begrenztem Platz
  • Referenzindex wahlweise mittig, in konstanten Abständen oder auf anderer, gewünschter Position
  • Große Ausrichtungstoleranzen
  • Auch erhältlich als Modul-Version für Längen über 6500 mm, auf Anfrage auch für geringere Längen


Weiterführende Links zu "Glasmaßstab - inkremental - GVS400"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Glasmaßstab - inkremental - GVS400"
Merkmal Technische Daten
Messunterstützung Edelstahl
Wärmeausdehnungskoeffizient 10,6 x 10⁻⁶ °C
Referenzindex (I₀) keine Angabe = ohne Referenzindex
P = in konstanten Abständen
Z = an gewünschter Position
Auflösung 100 - 50 - 5 - 2 - 1 - 0.5 - 0.2 - 0.1
Max. Verfahrensgeschwindigkeit LINE DRIVER (VL) Ausgang 30 - 120 m/min, je nach Auflösung*
Max. Verfahrensgeschwindigkeit PUSH-PULL (VQ) Ausgang 4 - 120 m/min, je nach Auflösung*
Genauigkeit ± 5 µm (bei einer Messlänge von 1 m)
Messlänge ML [mm] 250, 300, 350, 400 …mm**
Max. Beschleunigung 30 m/s²
Erforderliche Bewegekraft < 4 N
Vibrationsresistenz (EN 60068-2-6) 100 m/s²            [55-2000 Hz]
Stoßresistenz (EN 60068-2-27) 150 m/s²            [11 ms]
Schutzklasse (EN 60529) IP 54 Standard            IP 64 pressurized
Betriebstemperatur 0 °C bis 50 °C
Lagertemperatur -20 °C bis 70 °C
Relative Luftfeuchtigkeit 20% bis 80% (nicht kondensiert)
Gleitschlitten Kugelgelagert
Stromversorgung 5 Vdc ± 5% oder 10 - 28 Vdc ± 5%
Stromverbrauch 140 mAMAX (with R = 120 Ω) 5 Vdc
A, B und I₀ Ausgangssignale LINE DRIVER
PUSH-PULL
Max. Kabellänge 100 m (LINE DRIVER)   50 m (PUSH-PULL)
Elektrische Anschlüsse siehe Datenblatt
Elektrischer Schutz Verpolung und Kurzschluss
Gewicht 400 g + 1300 g/m



* in abhängigkeit der Auflösung, siehe Datenblatt
** Als Modul-Version für Messlängen über 6500 mm oder für geringere Längen auf Anfrage
