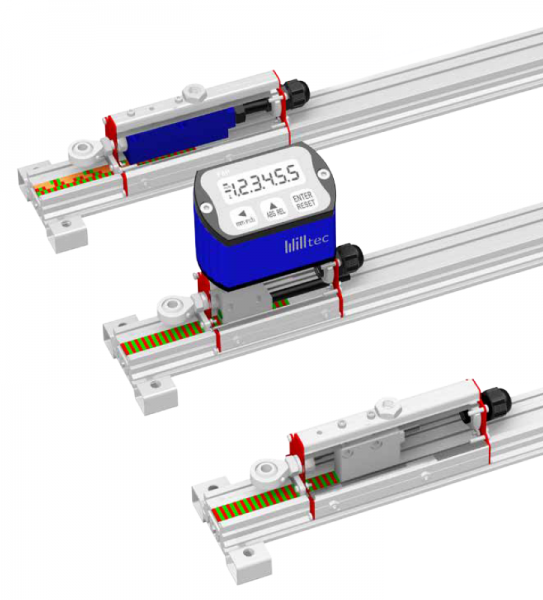

Geführte Systeme - PS6





Auflösung 0,001 - 0,1 mm
Schnittstelle SSI, TTL
Messsystem Inkrementell, Absolut, Quasi-absolut


Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • PS6
  Eigenschaften: geführter Gleitschlitten mit montiertem Sensor beliebige... mehr
Produktinformationen "Geführte Systeme - PS6"

Eigenschaften:
  • geführter Gleitschlitten mit montiertem Sensor
  • beliebige Länge
  • Auflösungen bis 0,001 mm
  • Ablesen ohne Kontakt
  • Verfügbar als Inkrementales, Absolutes und Quasi-Absolutes Messsystem


Weiterführende Links zu "Geführte Systeme - PS6"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Geführte Systeme - PS6"



 Führungswagen

Abmessungen Siehe Zeichnung
Länge [FL] 107 mm
Material Aluminium, eloxiert



Profilschiene

Abmessung Siehe Zeichnung
Material Aluminium, eloxiert
Betriebstemperatur -20°C … +80°C
Lagertemperatur -30°C … +90°C

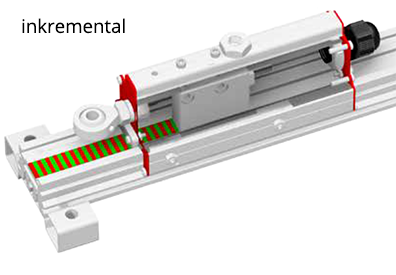

Inkrementelles System

Ohne Anzeige LHR5
Messsystem inkremental
Schnittstelle elek. 5V - TTL
Auflösung 0,1; 0,01; 0,005
Versorgungsspannung 5 VDC
Magnetband PM5
Kabellänge 2, 5, 10 m
Weitere auf Anfrage
Stecker M12; 12-polig
Offenes Kabelende

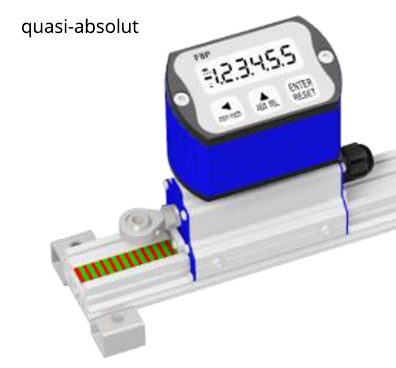

Quasi-absolutes System

Mit Anzeige F8P
Messsystem quasi absolut, inkremental
Ausführung DA = Direktanzeige im Aufbaugehäuse
Auflösung programmierbar
Versorgungsspannung batteriebetrieben
Magnetband PM5
Kabellänge 2, 5, 10 m
Weitere auf Anfrage

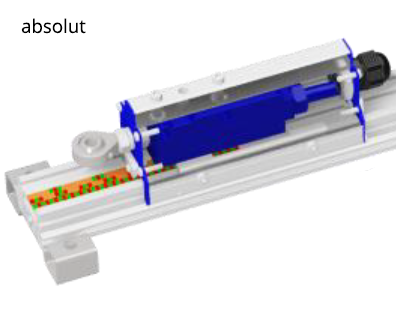

Absolutes System

Ohne Anzeige AMS2
Messsystem absolut
Schnittstelle elek. 24V - SSI
Auflösung 0,1; 0,01; 0,001
Versorgungsspannung 24 VDC
Magnetband MBA2
Kabellänge 2, 5, 10 m
Weitere auf Anfrage
Stecker M12; 12-polig
Offenes Kabelende
