Inkrementaler Seilzuggeber EF500-900

Inkrementaler Seilzuggeber EF500-900

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • EF500-900
Inkrementaler Seilzuggeber EF500-900  - optisch - von  Willtec Messtechnik  ist... mehr
Produktinformationen "Inkrementaler Seilzuggeber EF500-900"

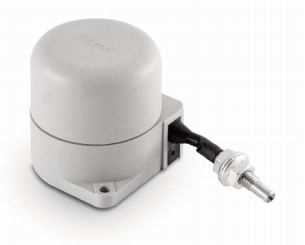

Inkrementaler Seilzuggeber EF500-900 - optisch - von Willtec Messtechnik ist ein einfaches und leistungsfähiges Messsystem in Verbindung mit Impulszähler oder Anzeigen zur einfachen Montage.

  • Messlänge 500, 700, 900 mm
  • optischer Inkrementalgeber 256 Impulse pro 102 mm: 1.024 Flanken
  • Höchstgeschwindigkeit: 0,5 m/s
  • Auszugskraft am Seil: max. 2,4 N
  • Schutzart: IP54
  • Farbe Grau RAL 7004
  • Ausgangssignale: Push Pull, Line Driver
  • Gewicht: 180 gr.
  • Kabellänge: 2, 5, 10 m


Weiterführende Links zu "Inkrementaler Seilzuggeber EF500-900"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Inkrementaler Seilzuggeber EF500-900"



Mechanische Daten

Ausführung

EF500

EF700

EF900

Messweg [mm]

0 - 500

0 - 700

0 - 900

Seillänge [mm]

520

720

920

Wiederholgenauigkeit mit vierfacher Ausweichung

±0,1 mm

±0,02 mm

Auflösung

            EF

            EFM



256 Impulse pro 102 mm                    1.024 Flanken

2.500 Impulse pro 100 mm                 10.000 Flanken

Farbe

Grau     RAL 7004

Gewicht

180 g

Geschwindigkeit

<0,5 m/s

Auszugskraft am Seil

< ~2,4 N

Zyklen Anzahl

400.000

Temperaturbereich

-10 bis 70°C

Relative Feuchtigkeit

10 bis 90 %

Schutzart

IP54



Elektrische Daten

Versorgungsspannung

10-30 VDC       <60 mA / Push Pull

10-30 VDC       (5 VDC) / Line Driver

Ausgangsspannung

15 - 25 VDC

Ausgangsstrom

<20 mA

Ausgangssignal

            Line Driver





            EFM

Push-Pull

TTL-LD1 10-30 Vdc      out 5 Vdc

TTL-LD2 5 Vdc             out 5 Vdc

TTL-LD3 10-30 Vdc      out 10-30 Vdc

0 Ausgangssignal alle 5 mm Drahtauszug

Elektrischer Anschluss

            Kabellänge [m]



2,5,10

Elektromagnetische Kompatibilität

2004/108/CE





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Inkrementaler Seilzuggeber EF500-900"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Inkrementaler Seilzuggeber EF500-900"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Inkrementaler Seilzuggeber EF500-900"



CAD-Daten: Bitte anfragen!
