Winkelgetriebe 66/22



Drehmoment 2 Nm
Verzahnung

Gerade verzahnt,

Spiral verzahnt

Übersetzung 1:1
Dimension ab 26 x 26 x 20 mm

Axial- / Radiallast

75 N / 7,5 N

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • 66-22
Winkelgetriebe 66/22 mit Kegel- und Spiralkegelrad sind für die Übertragung von Drehbewegungen... mehr
Produktinformationen "Winkelgetriebe 66/22"
Winkelgetriebe 66/22 mit Kegel- und Spiralkegelrad sind für die Übertragung von Drehbewegungen zwischen zwei rechtwinklig zueinander stehenden Wellen geeignet.

  • Übersetzung 1:1
  • Druckgussgehäuse, schwarz eloxiert
  • Geradverzahnung oder Spiralverzahnung
  • Kugelgelagert
  • Gehärtetes Kegelradgetriebe, minimales Winkel- und Axialspiel
  • Spiel-Toleranzen zwischen Zahnrädern von 0,1° zu 0,75°


Weiterführende Links zu "Winkelgetriebe 66/22"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Winkelgetriebe 66/22"





Abmessung
     Durchmesser
          Hohl-, Vollwelle
     Länge
          Hohlwelle
          Vollwelle
gesamt, siehe Datenblatt

Ø 6 mm*

10,5 mm Nutzlänge*, 5 mm Bautiefe*
12 mm*
Material
     Hohlwelle, Vollwelle
     Gehäuse
     Lagerung

Edelstahl (AISI 303)
Druckgussgehäuse Aluminium, schwarz eloxiert
Kugellager, gehärtete Kegelräder

Gewicht



50g     2 Ausgänge

65g     3 Ausgänge

Version

     A

     B

     C

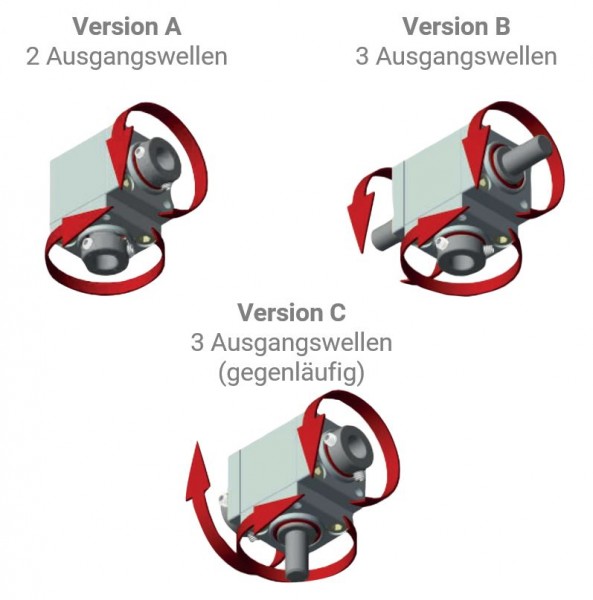

2 Ausgangswellen

3 Ausgangswellen

3 Ausgangswellen (gegenläufig)



Übersetzung 1:1     1    (Standard)

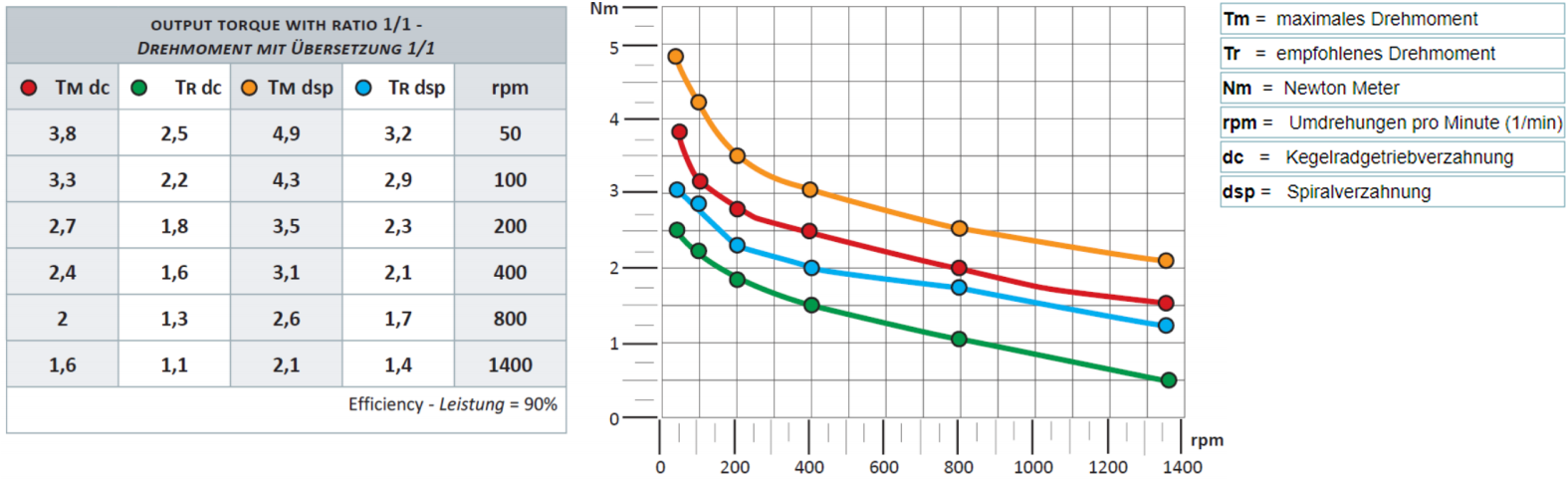

Drehmoment 2 Nm (s. Abbildungen)
Achsbelastung Radiallast 7,5 kg
Axiallast 0,7 kg
Getriebe
     Kegelräder
     Spiralkegelräder

Gerade Verzahnung (Standard)
Bogenförmige Verzahnung (s. Abbildung DB)
Spiel- Toleranz zwischen Zahnrädern 0,1° bis 0,75°
Schmierung Schmiernippel (optional)

*weitere auf Anfrage









Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Winkelgetriebe 66/22"

66-22-A-H-H_Zeichnung

*Die Maße der weiteren Versionen entnehmen Sie bitte dem Datenblatt oder CAD-Modell

Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Winkelgetriebe 66/22"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Winkelgetriebe 66/22"





Probleme beim Laden des Modells? Hier klicken!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Winkelgetriebe 66/22"
