Winkelgetriebe 66/6



Drehmoment 45 Nm
Verzahnung

Gerade verzahnt,

Spiral verzahnt

Übersetzung 1:2, 1:1, 2:1
Dimension ab 78 x 56 x 78 mm

Axial-/ Radiallast

750 N / 75 N



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • 66-6
Winkelgetriebe 66/6 mit Kegel- und Spiralkegelrad sind für die Übertragung von Drehbewegungen... mehr
Produktinformationen "Winkelgetriebe 66/6"

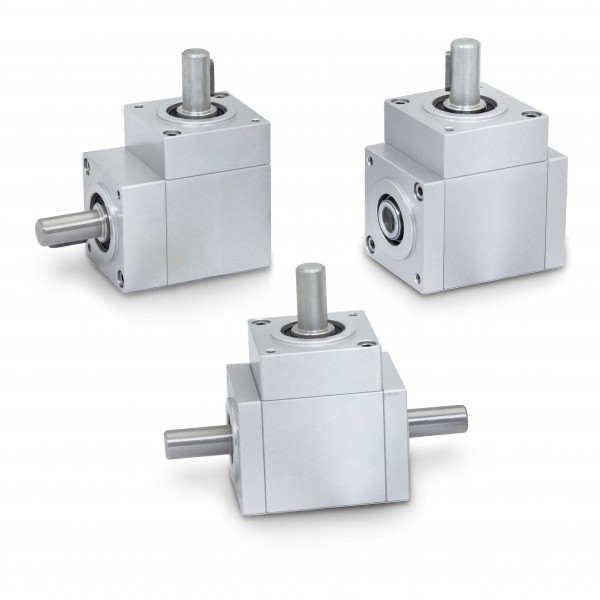

Winkelgetriebe 66/6 mit Kegel- und Spiralkegelrad sind für die Übertragung von Drehbewegungen zwischen zwei rechtwinklig zueinander stehenden Wellen geeignet.

  • Wahlweise Übersetzung 1:1, 1:2 (in Reduktion), 2:1
  • Druckgussgehäuse, eloxiert oder in Edelstahl.
  • Geradverzahnung oder Spiralverzahnung
  • Kugelgelagert
  • Gehärtetes Kegelradgetriebe, minimales Winkel- und Axialspiel
  • Spiel-Toleranzen zwischen Zahnrädern von 0,1° zu 0,75°


Weiterführende Links zu "Winkelgetriebe 66/6"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Winkelgetriebe 66/6"



Abmessung
     Durchmesser
          Hohl-, Vollwelle
     Länge
          Hohlwelle
          Vollwelle
gesamt, siehe Datenblatt

Ø 14 mm*

30,5 mm Nutzlänge = Bautiefe*
30 mm*
Material
     Hohlwelle, Vollwelle
     Gehäuse

     Lagerung

Edelstahl (AISI 303)
Druckgussgehäuse Aluminium, farblos eloxiert (Standard),
schwarz eloxiert oder Edelstahl (AISI 303)
Kugellager, gehärtete Kegelräder

Gewicht

1020 g     2 Ausgänge

1150 g     3 Ausgänge

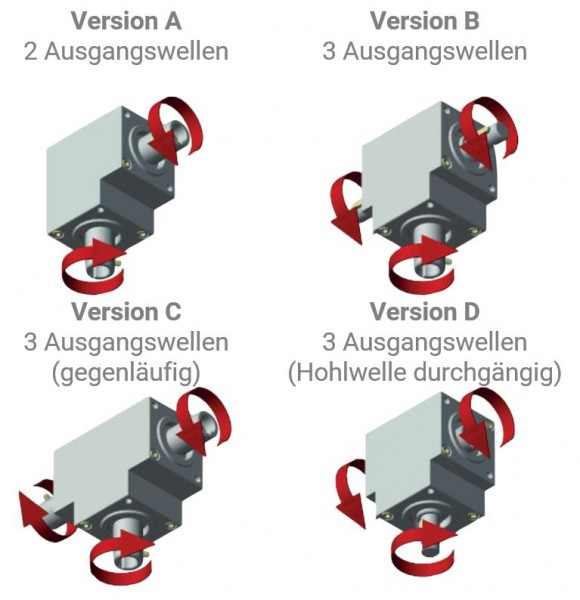

Version

     A

     B

     C

     D



2 Ausgangswellen

3 Ausgangswellen

3Ausgangswellen (gegenläufig)

3 Ausgangswellen (Hohlwelle durchgehend)

Übersetzung 1:1     1     (Standard)
1:2     2     ins Langsame (Standard)
2:1     0,5     ins Schnelle (nicht erhältlich in Version D)
Drehmoment 45 Nm
Achsbelastung Radiallast 75 kg
Axiallast 7,5 kg
Getriebe
     Kegelräder
     Spiralkegelräder

Gerade Verzahnung (Standard)
Bogenförmige Verzahnung (s. Abbildung DB)
Spiel- Toleranz zwischen Zahnrädern 0,1° bis 0,75°
Schmierung Schmiernippel (optional)

*weitere auf Anfrage

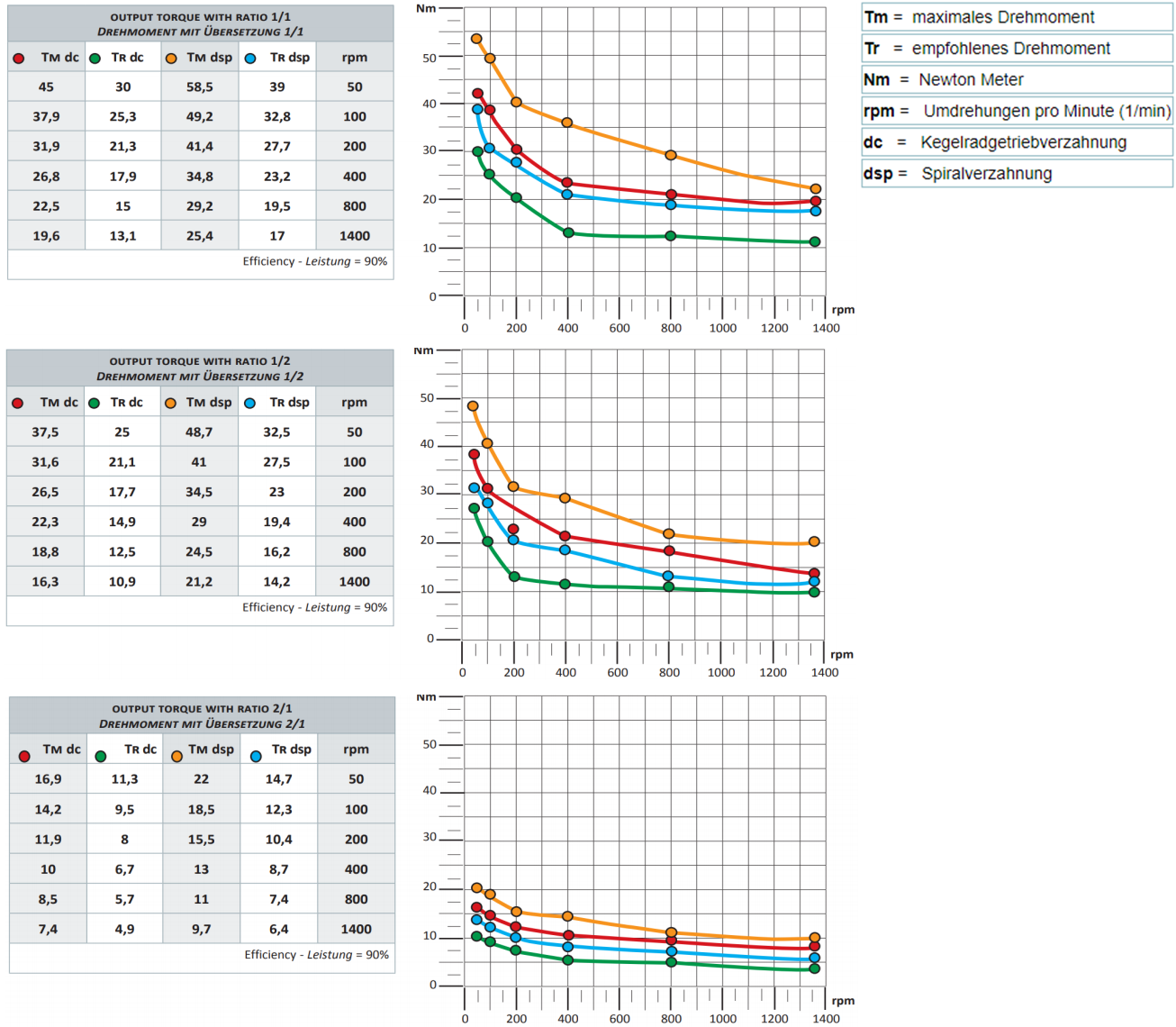

66-6_Drehmoment_DE





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Winkelgetriebe 66/6"



66-6-A-V-V_Zeichnung

 *Die Maße der weiteren Versionen entnehmen Sie bitte dem Datenblatt oder CAD-Modell

Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Winkelgetriebe 66/6"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Winkelgetriebe 66/6"





Probleme beim Laden des Modells? Hier klicken!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

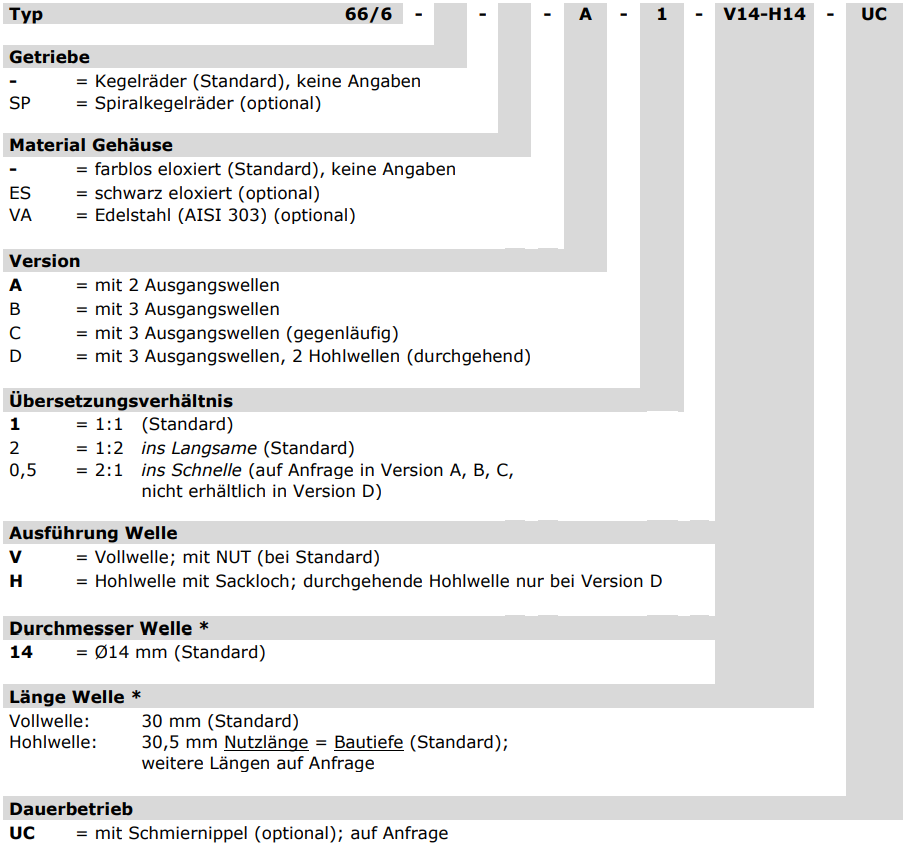

Bestellschlüssel "Winkelgetriebe 66/6"
