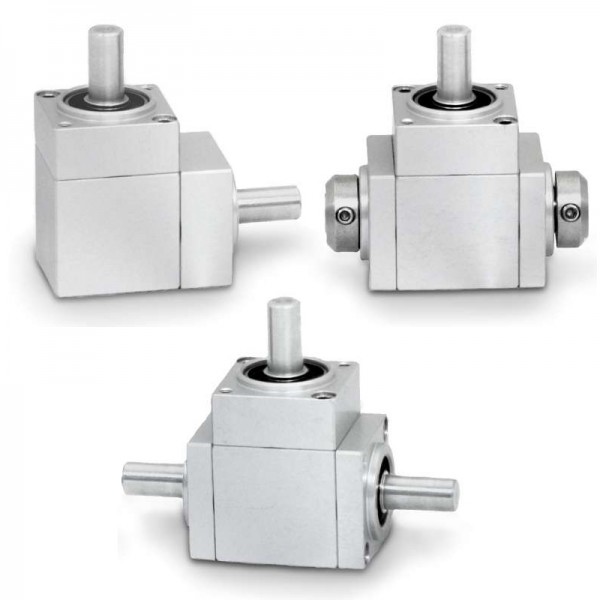

Winkelgetriebe 66/4

Drehmoment 2-6 Nm
Verzahnung

Geradeverzahnt,

Spiralverzahnt

Übersetzung 1:2, 1:1, 2:1
Dimension ab 40 x 28 x 40 mm
Axial-/ Radiallast 150 N / 15 N





Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • 66-4
Winkelgetriebe mit Kegel- und Spiralkegelrad sind für die Übertragung von Drehbewegungen... mehr
Produktinformationen "Winkelgetriebe 66/4"
Winkelgetriebe mit Kegel- und Spiralkegelrad sind für die Übertragung von Drehbewegungen zwischen zwei rechtwinklig zueinander stehenden Wellen geeignet.

  • Wahlweise Übersetzung 1:1, 1:2 (in Reduktion), 2:1
  • Druckgussgehäuse, eloxiert oder in Edelstahl.
  • Geradverzahnung oder Spiralverzahnung
  • Kugelgelagert
  • Gehärtetes Kegelradgetriebe, minimales Winkel- und Axialspiel
  • Spiel-Toleranzen zwischen Zahnrädern von 0,1° zu 0,75°


Weiterführende Links zu "Winkelgetriebe 66/4"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Winkelgetriebe 66/4"



Mechanische Daten

Abmessung
     Durchmesser
          Hohl-, Vollwelle
     Länge
          Hohlwelle
          Vollwelle
gesamt, siehe Datenblatt

Ø 8 mm*

15 mm Nutzlänge*, 16 mm Bautiefe*
16 mm*
Material
     Hohlwelle, Vollwelle
     Gehäuse

     Lagerung

Edelstahl (AISI 303)
Druckgussgehäuse Aluminium, farblos eloxiert (Standard),
schwarz eloxiert oder Edelstahl (AISI 303) (optional)
Kugellager, gehärtete Kegelräder

Gewicht





145 g          2 Ausgänge

150 g          3 Ausgänge

200 g          4 Ausgänge

Version

     A

     B

     C

     D

     E



mit 2 Ausgangswellen

mit 3 Ausgangswellen

mit 3 Ausgangswellen (gegenläufig)

mit 3 Ausgangswellen, 2 Hohlwellen (durchgehend)

mit 4 Ausgangswellen

Übersetzung 1:1     1    (Standard)
1:2     2    "ins Langsame"
2:1     0,5 "ins Schnelle" (nicht erhältlich in Version D)

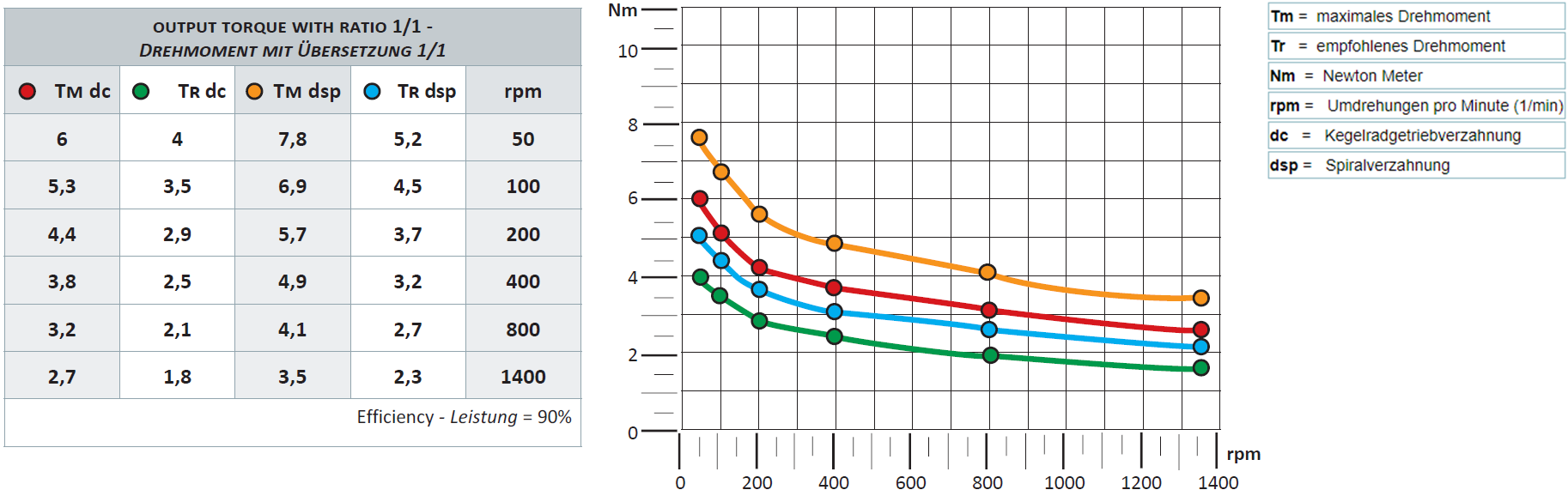

Drehmoment 4 Nm (s. Abbildungen)
Achsbelastung Radiallast 15 kg
Axiallast 1,5 kg
Getriebe
     Kegelräder
     Spiralkegelräder

Gerade Verzahnung (Standard)
Bogenförmige Verzahnung (s. Abbildung DB)
Spiel- Toleranz zwischen Zahnrädern 0,1° bis 0,75°
Schmierung Schmiernippel für den Dauerbetrieb (optional)

*weitere auf Anfrage

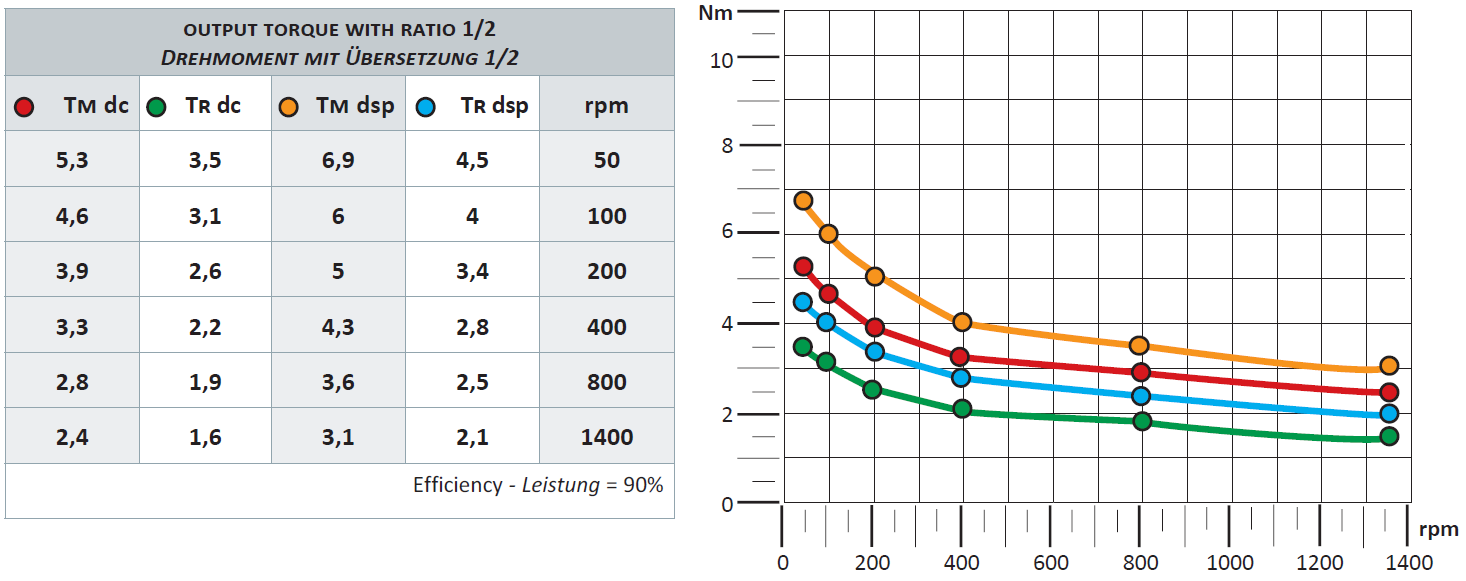

66-4_Drehmoment_1-2

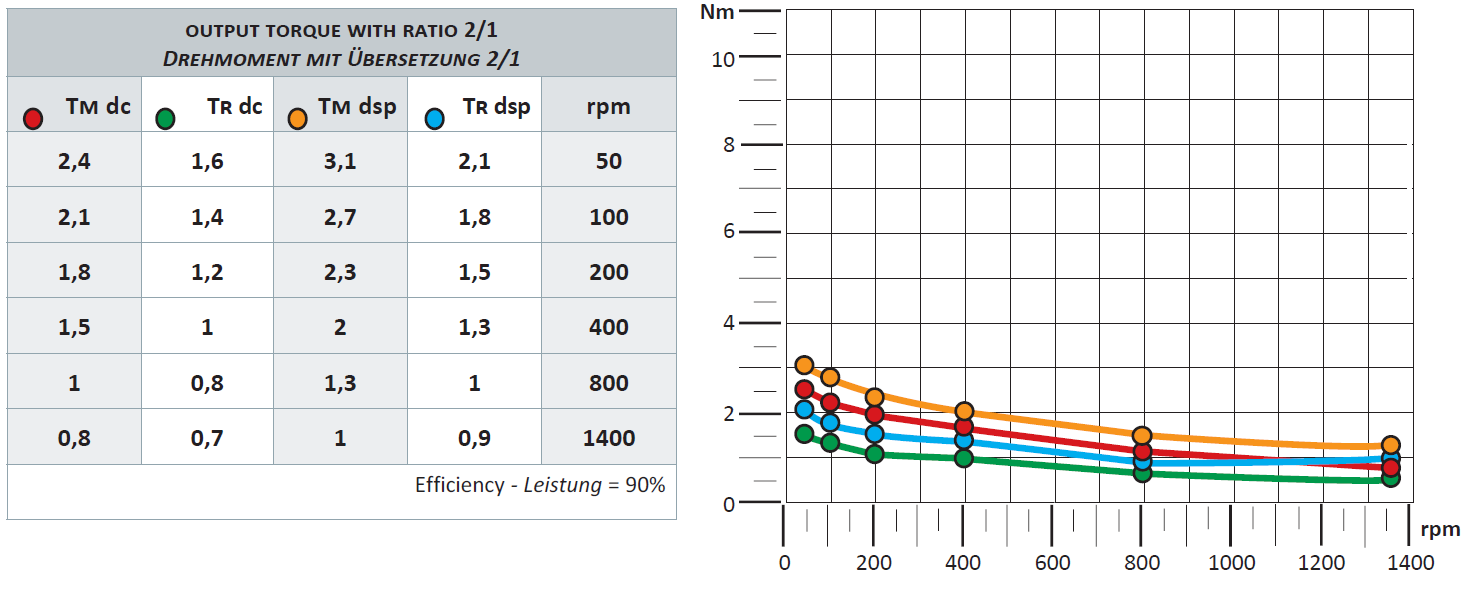

66-4_Drehmoment_2-1



Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Winkelgetriebe 66/4"

66-4-A-V-H_Zeichnung

*Die Maße der weiteren Versionen entnehmen Sie bitte dem Datenblatt oder CAD-Modell



Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Winkelgetriebe 66/4"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Winkelgetriebe 66/4"





Probleme beim Laden des Modells? Hier klicken!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

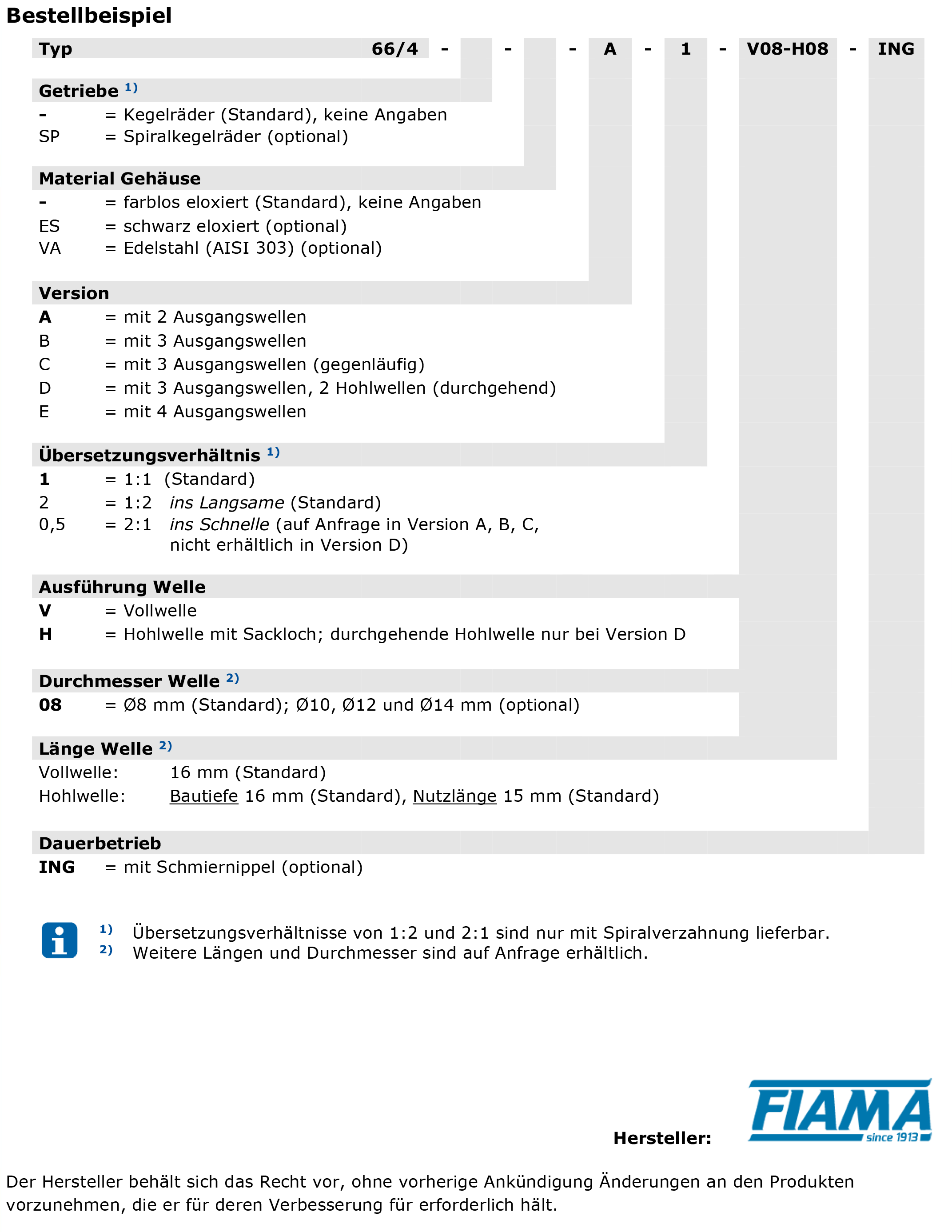

Bestellschlüssel "Winkelgetriebe 66/4"
