Winkelgetriebe 66/5



Drehmoment 12 Nm
Verzahnung

Gerade verzahnt,

Spiral verzahnt

Übersetzung 1:2, 1:1, 2:1
Dimension ab 50 x 40 x 50 mm

Axial-/ Radiallast

250 N / 25 N

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • 66-5
Winkelgetriebe 66/5 mit Kegel- und Spiralkegelrad sind für die Übertragung von Drehbewegungen... mehr

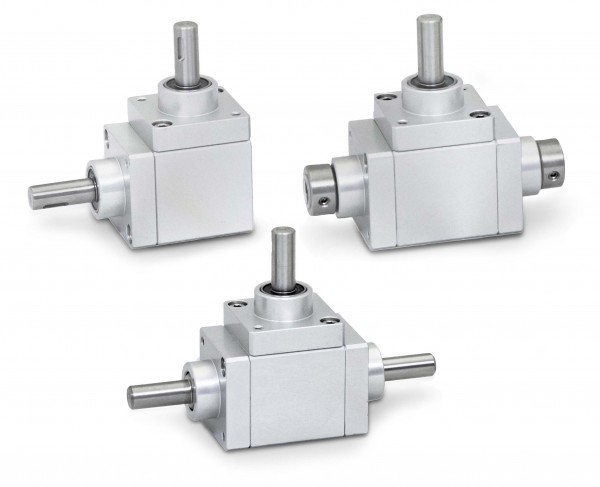

Produktinformationen "Winkelgetriebe 66/5"
Winkelgetriebe 66/5 mit Kegel- und Spiralkegelrad sind für die Übertragung von Drehbewegungen zwischen zwei rechtwinklig zueinander stehenden Wellen geeignet.

  • Wahlweise Übersetzung 1:1, 1:2 (in Reduktion), 2:1
  • Druckgussgehäuse, eloxiert oder in Edelstahl.
  • Geradverzahnung oder Spiralverzahnung
  • Kugelgelagert
  • Gehärtetes Kegelradgetriebe, minimales Winkel- und Axialspiel
  • Spiel-Toleranzen zwischen Zahnrädern von 0,1° zu 0,75°


Weiterführende Links zu "Winkelgetriebe 66/5"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Winkelgetriebe 66/5"



Abmessung
     Durchmesser
          Hohl-, Vollwelle
     Länge
          Hohlwelle
          Vollwelle
gesamt, siehe Datenblatt

Ø 10 mm*

16 mm Nutzlänge*, 20 mm Bautiefe*
25 mm*
Material
Hohlwelle, Vollwelle
Gehäuse

Lagerung

Edelstahl (AISI 303)
Druckgussgehäuse Aluminium, farblos eloxiert (Standard),
schwarz eloxiert oder Edelstahl (AISI 303)
Kugellager, gehärtete Kegelräder

Gewicht



300 g     2 Ausgänge

400 g     3 Ausgänge

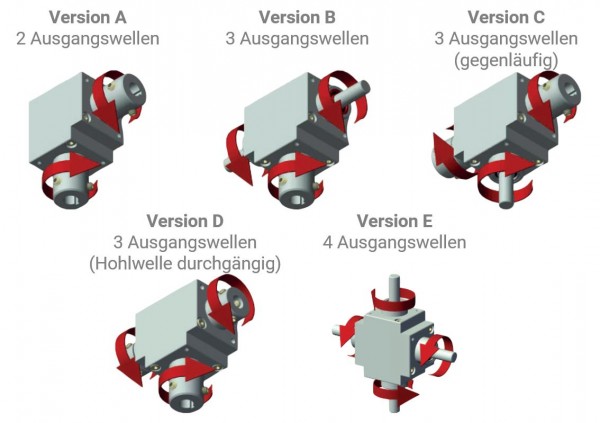

Version

     A

     B

     C

     D

     E



2 Ausgangswellen

3 Ausgangswellen

3 Ausgangswellen (gegenläufig)

3 Ausgangswellen (durchgehende Hohlwelle)

4 Ausgangswellen

Übersetzung 1:1     1     (Standard)
1:2     2     ins Langsame (Standard)
2:1     0,5  ins Schnelle (nicht erhältlich in Version D)

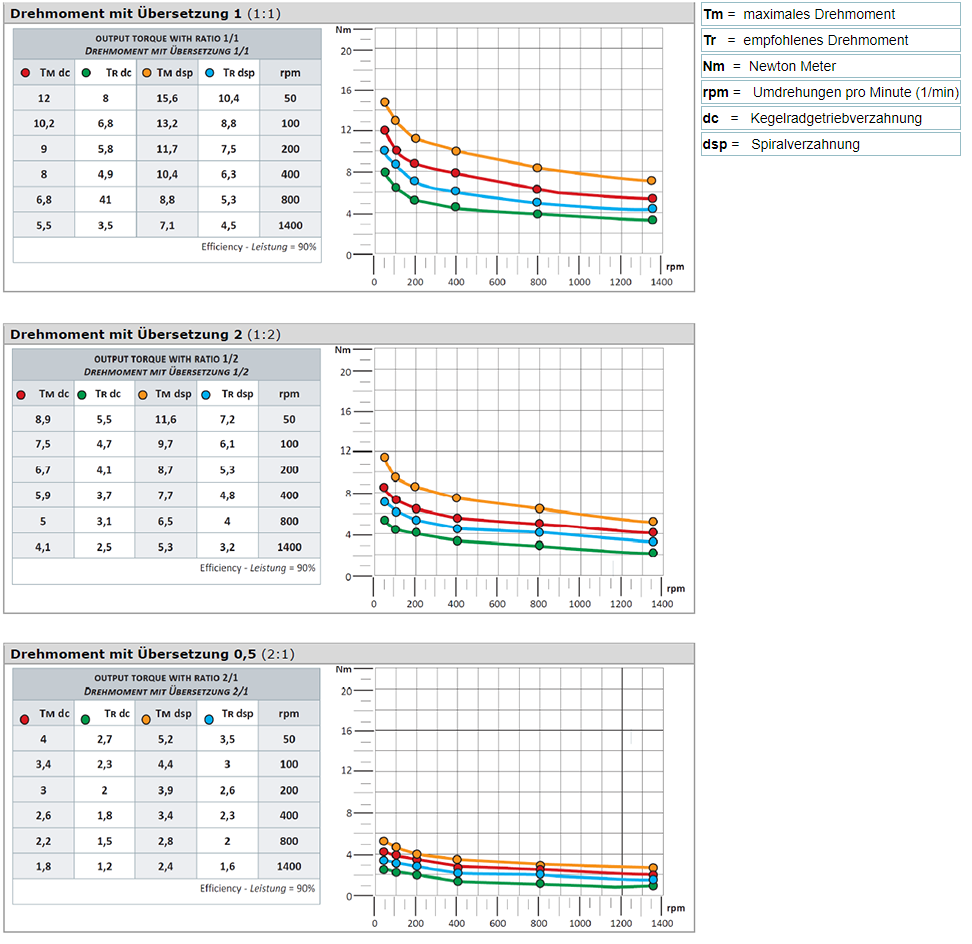

Drehmoment 12 Nm
Achsbelastung Radiallast 25 kg
Axiallast 2,5 kg
Getriebe
     Kegelräder
     Spiralkegelräder

Gerade Verzahnung (Standard)
Bogenförmige Verzahnung (s. Abbildung DB)
Spiel- Toleranz zwischen Zahnrädern 0,1° bis 0,75°
Schmierung Schmiernippel (optional)

*weitere auf Anfrage



66-5_Drehmoment_DE





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Winkelgetriebe 66/5"



66-5-A-V-V_Zeichnung

*Die Maße der weiteren Versionen entnehmen Sie bitte dem Datenblatt oder CAD-Modell

Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Winkelgetriebe 66/5"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Winkelgetriebe 66/5"





Probleme beim Laden des Modells? Hier klicken!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

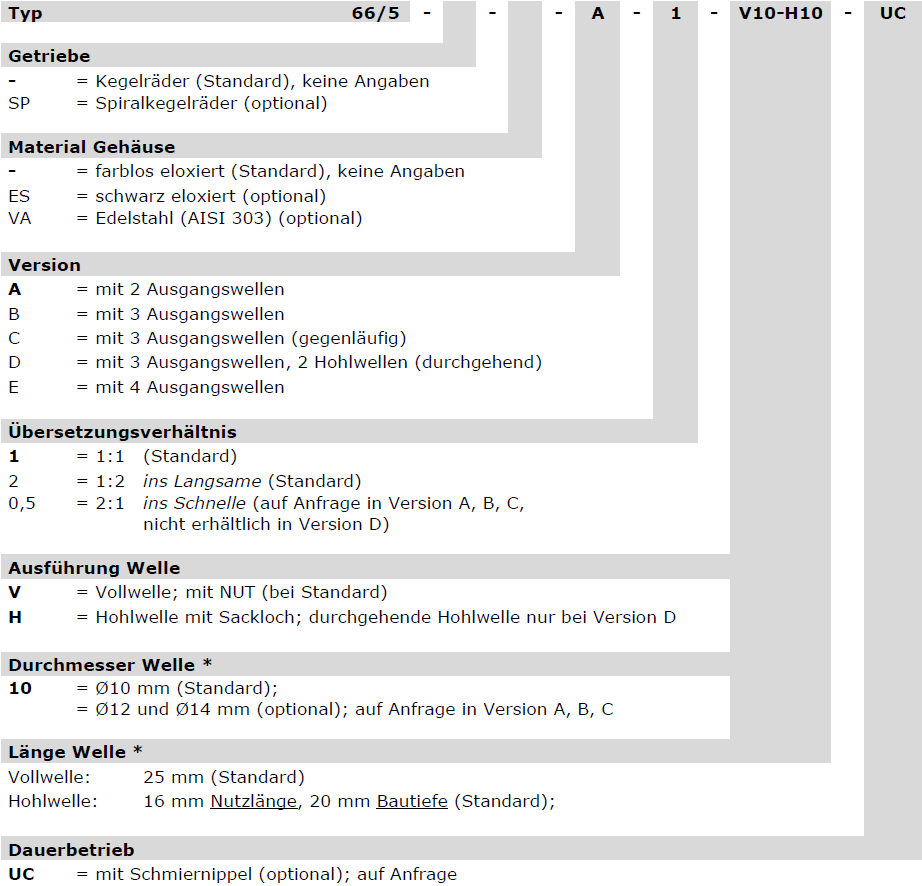

Bestellschlüssel "Winkelgetriebe 66/5"
