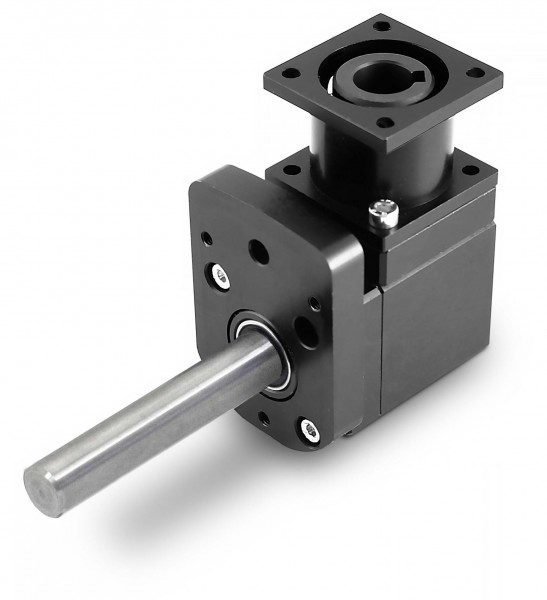

Kegelradgetriebe RINV-OP65

Kegelradgetriebe RINV-OP65




Drehzahl, max. 1400 1/min
Drehmoment 8 Nm
Übersetzung 1:1, 1:2, 2:1
Dimension

ab 103x60x48 mm



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • RINV-OP65
Das Kegelradgetriebe RINV-OP65 ist kombinierbar mit der mechanischen Positionsanzeige Typ... mehr
Produktinformationen "Kegelradgetriebe RINV-OP65"
Das Kegelradgetriebe RINV-OP65 ist kombinierbar mit der mechanischen Positionsanzeige Typ OP7, sowie der elektronischen Positionsanzeige EP7.
Passende Flansche ermöglichen eine einfache Schnittstelle zwischen Maschinenelement und Positionsanzeige.

Eigenschaften:
  • Übersetzung: 1:1, 1:2, 2:1
  • Verschiedene Ansicht- und Anschlussmöglichkeiten
  • Winkelgetriebe mit Kegelräder sind geeignet für die Drehübertragungen zwischen senkrecht zu waagrecht geordneten Wellen
  • Max. Ausgangsdrehmoment 8 Nm
  • Kugelgelagert, minimales Winkelspiel- und Axialspiel
  • wasserdicht


Weiterführende Links zu "Kegelradgetriebe RINV-OP65"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Kegelradgetriebe RINV-OP65"



Abmessung
     Durchmesser
          Hohl-, Vollwelle
     Länge
          Hohlwelle
          Vollwelle

Ø 14 mm

17 mm
80 mm (weitere auf Anfrage)
Material
Hohlwelle, Vollwelle
Gehäuse
Kegelradgetriebe
Lagerung
Stahl
Aluminium, farblos eloxiert
Pronox gehärtet aus Stahl
Kugellager
Gewicht 550 g
Ausgangsdrehmoment <8 Nm
Übersetzung 1:1     1    (Standard)
1:2     0.5    "ins Langsame"
2:1     2      " ins Schnelle"





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Kegelradgetriebe RINV-OP65"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Kegelradgetriebe RINV-OP65"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Kegelradgetriebe RINV-OP65"





Probleme beim Laden des Modells? Hier klicken!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Kegelradgetriebe RINV-OP65"
