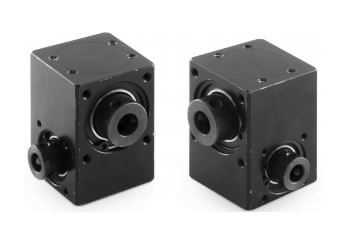

Schneckenradgetriebe RD40

Schneckenradgetriebe RD40




Drehzahl, max. Drehmoment Übersetzung Dimension
Welle
5000 1/min 3 Nm 1:1; 1:2; 1:4; 1:7,5; 1:10;  1:15; 1:20; 1:30, 1:40 40x40x56 mm

Hohlwelle

Ø 8mm, 10mm



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17



Prospekt Download

Angebot anfordern

  • Artikel-Nr.: RD40
Beschreibung Technische Daten Zeichnung Datenblatt CAD Bestellschlüssel Zubehör
Beschreibung
Das Schneckenradgetriebe RD40 mit Stirnradverzahnung ist präzise und extrem kompakt... mehr
Menü schließen
Produktinformationen "Schneckenradgetriebe RD40"
Das Schneckenradgetriebe RD40 mit Stirnradverzahnung ist präzise und extrem kompakt aufgebaut und ist für zahlreiche Anwendungen in der Industrie unverzichtbar.
Besonders in der Automatisierungstechnik, Robotik und Handhabungstechnik, für motorische oder manuell verstellbare Drehbewegungen geignet.

 Eigenschaften:
  • Präzise und extrem kompakt
  • Mit Hohl oder Vollwelle
  • Kraftübertragungen bis 6 Nm
  • Für motorische oder manuell verstellbare Drehbewegungen
  • Stabiles Aluminiumgehäuse, schwarz eloxiert
  • Wellen in PR80-Pronox gehärtet
  • Hohe Verschleiß- und Dauerfestigkeit


Weiterführende Links zu "Schneckenradgetriebe RD40"
technicaldata
Technische Daten anfordern ...Technische Daten anfordern ...
Menü schließen
Technische Daten "Schneckenradgetriebe RD40"



Leistungstabelle

Übersetzung   1:1 1:2 1:4 1:7,5 1:10 1:15 1:20 1:30 1:40
Leistung % 72 71 67 66 44 1) 34 1) 44 1) 21 1) 29 1)
Eingangsdrehmoment Nm 8,26 4,20 2,24 1,21 1,38 1,16 0,68 0,95 0,52
Ausgangsdrehmoment Nm 6 6 6 6 6 6 6 6 6
1) Nicht umkehrbar



Technische Eigenschaften

FA = Eingangsaxiallast 50 N
FR = Ausgangsaxiallast 100 N
FA = Eingangsradiallast 500 N
FR = Ausgangsradiallast 1.000 N
Spiel max. 0,75°
Eingangsdrehzahl max. 5.000 min-1
Übersetzungen 1:1 – 1:2 – 1:4 – 1:7,5 – 1:10 – 1:15 – 1:20 – 1:30 – 1:40
Eingangsdrehmoment siehe Leistungstabelle
Ausgangsdrehmoment 6 Nm
Betriebstemperatur -20 ... 90 °C
Lebensdauer 10.000 h

Abmessungen

          Gehäuse

          Hohlwelle





40 x 40 x 56 mm

d=8H8 (Außendurchmesser d=15 mm),

d=10H8 (Außendurchmesser d=20 mm)

 Material

          Gehäuse

          Hohl- / Vollwelle



Aluminium, schwarz eloxiert

PR80-Pronox gehärtet
 Gewicht 360 g
 Schmierung Klüber AG 11-462 (Schmierfett)





drawings
Zeichnung anfordern ...Zeichnung anfordern ...
Menü schließen
Zeichnung "Schneckenradgetriebe RD40"



Zeichnung_RD40_DE





Datenblatt
Datenblatt anfordern ...Datenblatt anfordern ...
Menü schließen
Datenblatt anfordern zu "Schneckenradgetriebe RD40"



Datenblatt:





CAD
CAD Daten anfordern ...CAD Daten anfordern ...
Menü schließen
CAD Daten anfordern zu "Schneckenradgetriebe RD40"



CAD-Daten: Bitte anfragen





ordercode
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Menü schließen

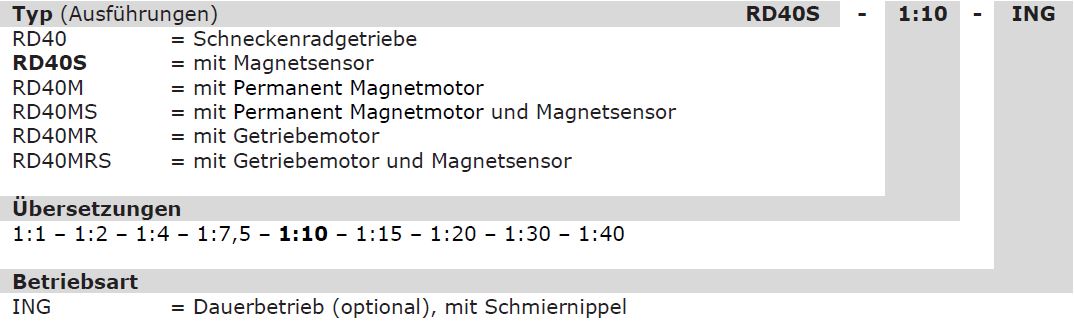

Bestellschlüssel "Schneckenradgetriebe RD40"



Bestellschluessel_RD40_DE





accessories
Passendes ZubehörPassendes Zubehör anfragen ...
Menü schließen
Zubehör "Schneckenradgetriebe RD40"

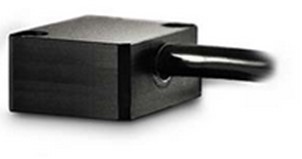

Inkementalgeber

Abmessungen 12 x 40 x 40 mm
Spannungsversorgung 10 ... 30 VDC  ±10%, 60 mAMAX
Auflösung 256 Impulse/Umdrehung
Ausgangssignale Kanäle A - B Push-Pull Ausang
Ausgangsstrom 20 mAMAX pro Kanal
Schutzart IP66

Material

      Gehäuse



Aluminium, schwarz eloxiert
Betriebstemperatur -10 ... 70 °C
Relative Feuchtigkeit 10 ... 90%
Ausgang

Kabel geschirmt,

Kabellänge 0,5 - 1 - 2 - 5 - 10 m
Elektromagnetische Verträglichkeit 2004/108/CE

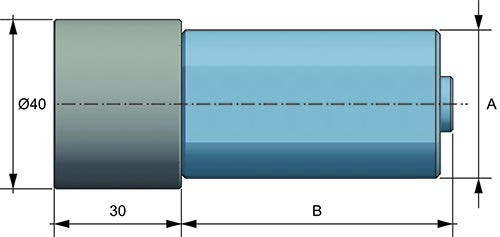

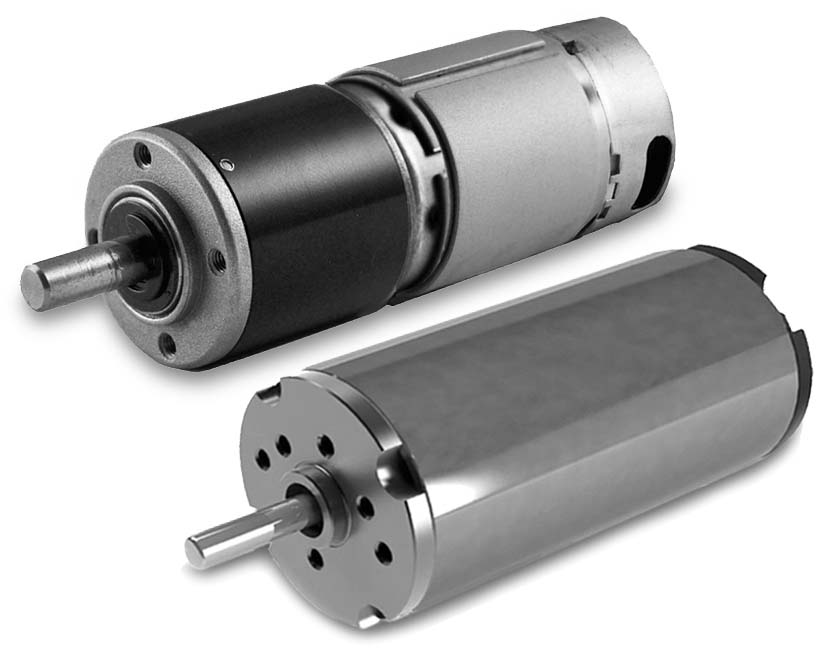

Motoren
Motoren M mit Kupplung 1) Getriebemotoren MR mit Kupplung 2)
A B rpm Drehmoment (Nm) A B rpm Drehmoment (Nm)
35 56 2.200 0,06 30 79 450 0,4
40 98 5.600 0,2 42 113 420 0,7
35 65 11.000 0,05
1) Für Wechselbetrieb geeignet 2) Für Dauerbetrieb geeignet
