Schneckenradgetriebe RD26

Schneckenradgetriebe RD26




Drehzahl, max. 5000 1/min
Drehmoment 3 Nm
Übersetzung

1:1; 1:2; 1:3; 1:4; 1:5; 1:7,5; 1:10;

1:12,5; 1:15; 1:25; 1:30

Dimension 26x26x32 mm
Welle

Hohlwelle: Ø 3mm, 5mm

Vollwelle: Ø 8mm, 10mm



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • RD26
Das Schneckenradgetriebe RD26 mit Stirnradverzahnung ist präzise und extrem kompakt... mehr

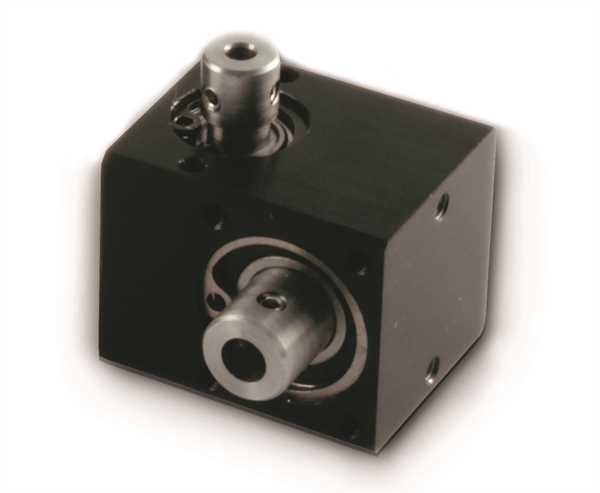

Produktinformationen "Schneckenradgetriebe RD26"
Das Schneckenradgetriebe RD26 mit Stirnradverzahnung ist präzise und extrem kompakt aufgebaut und ist für zahlreiche Anwendungen in der Industrie unverzichtbar.
Besonders in der Automatisierungstechnik, Robotik und Handhabungstechnik, für motorische oder manuell verstellbare Drehbewegungen geignet.

 Eigenschaft:
  • Präzise und extrem kompakt
  • Mit Hohl oder Vollwelle
  • Kraftübertragungen bis 2 Nm
  • Für motorische oder manuell verstellbare Drehbewegungen
  • Stabiles Aluminiumgehäuse, schwarz eloxiert
  • Wellen in PR80-Pronox gehärtet
  • Hohe Verschleiß- und Dauerfestigkeit


Weiterführende Links zu "Schneckenradgetriebe RD26"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Schneckenradgetriebe RD26"



Leistungstabelle

Übersetzung   1:1 1:2 1:3 1:4 1:5 1:7,5 1:10 1:12,5 1:15 1:25 1:30
Leistung % 72 72 69 63 60
61
55 1) 39 1) 45 1) 25 1) 30 1)
Eingangsdrehmoment Nm 4,18 2,07 1,46 1,19 1 0,66 0,55 0,61 0,44 0,48 0,34
Ausgangsdrehmoment Nm 3 3 3 3 3 3 3 3 3 3 3
1) Nicht umkehrbar



Technische Eigenschaften

FA = Eingangsaxiallast 20 N
FR = Ausgangsaxiallast 20 N
FA = Eingangsradiallast 100 N
FR = Ausgangsradiallast 200 N
Spiel max. 0,75°
Eingangsdrehzahl max. 5.000 min-1
Übersetzungen 1:1 – 1:2 – 1:3 – 1:4 – 1:5 – 1:7,5 – 1:10 – 1:12,5 – 1:15 – 1:25 – 1:30
Eingangsdrehmoment siehe Leistungstabelle
Ausgangsdrehmoment 3 Nm
Betriebstemperatur -20 ... 90 °C
Lebensdauer 10.000 h

Abmessungen

          Gehäuse

          Hohlwelle

          Vollwelle



26 x 26 x 32 mm

d=3H7, d=5H8

d=8h8, d=10h8

 Material

          Gehäuse

          Hohl- / Vollwelle



Aluminium, schwarz eloxiert

PR80-Pronox gehärtet

 Gewicht 80 g
 Schmierung Klüber AG 11-462 (Schmierfett)





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Schneckenradgetriebe RD26"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Schneckenradgetriebe RD26"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Schneckenradgetriebe RD26"





Probleme beim Laden des Modells? Hier klicken!

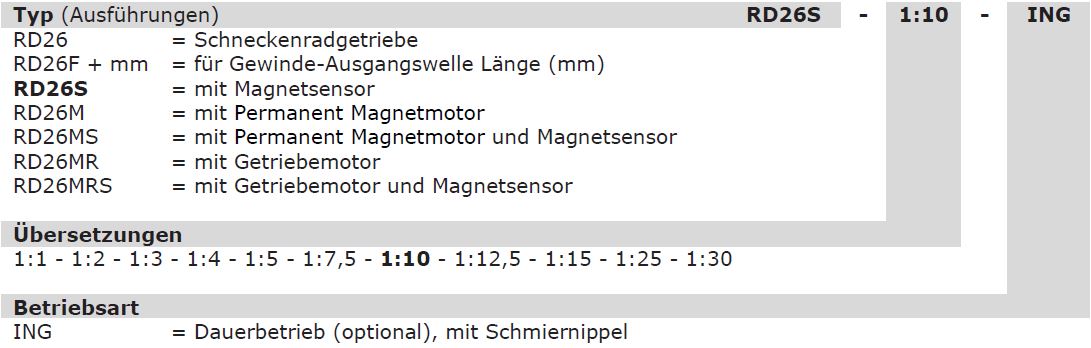

Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Schneckenradgetriebe RD26"
Zubehör "Schneckenradgetriebe RD26"



Inkementalgeber

Abmessungen 12 x 26 x 26 mm
Spannungsversorgung 10 ... 30 VDC  ±10%, 60 mAMAX
Auflösung 256 Impulse/Umdrehung
Ausgangssignale Kanäle A - B Push-Pull Ausang
Ausgangsstrom 20 mAMAX pro Kanal
Schutzart IP66

Material

      Gehäuse



Aluminium, schwarz eloxiert

Betriebstemperatur -10 ... 70 °C
Relative Feuchtigkeit 10 ... 90%
Ausgang

Kabel geschirmt,

Kabellänge 0,5 - 1 - 2 - 5 - 10 m

Elektromagnetische Verträglichkeit 2004/108/CE

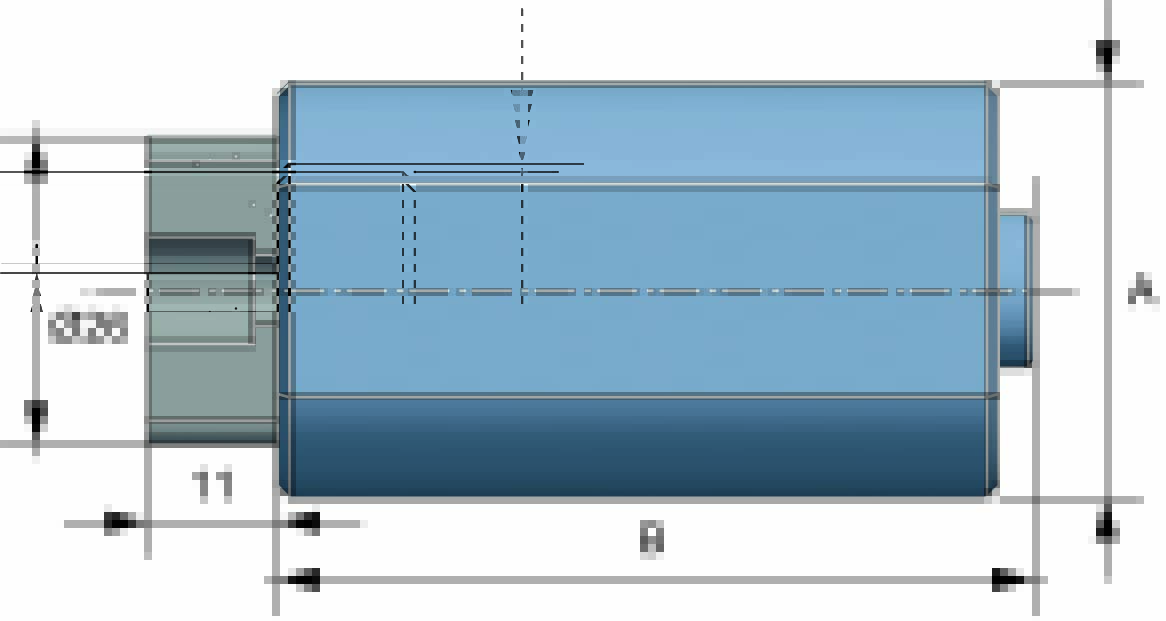

Motoren
Motoren M mit Kupplung 1) Getriebemotoren MR mit Kupplung 2)
A B rpm Drehmoment (Nm) A B rpm Drehmoment (Nm)
35 56 2.200 0,06 30 79 450 0,4
36 65 11.000 0,05
1) Für Wechselbetrieb geeignet 2) Für Dauerbetrieb geeignet
