Schneckenradgetriebe RD50

Schneckenradgetriebe RD50




Drehzahl, max. Drehmoment Übersetzung Dimension
Welle
5000 1/min 10 Nm 1:1; 1:2,5; 1:5 1:7,5; 1:10; 1:12,5; 1:15; 1:25; 1:30 50x50x74 mm

Hohlwelle

Ø 8mm, 14mm



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17



Prospekt Download

Angebot anfordern

  • Artikel-Nr.: RD50
Beschreibung Technische Daten Zeichnung Datenblatt CAD Bestellschlüssel Zubehör
Beschreibung
Das Schneckenradgetriebe RD50 mit Stirnradverzahnung ist präzise und extrem kompakt... mehr
Menü schließen

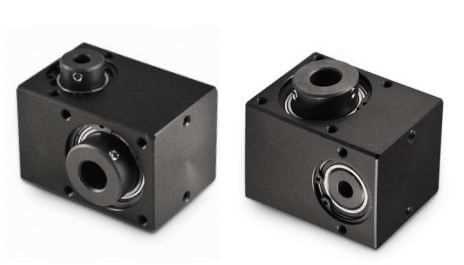

Produktinformationen "Schneckenradgetriebe RD50"
Das Schneckenradgetriebe RD50 mit Stirnradverzahnung ist präzise und extrem kompakt aufgebaut und ist für zahlreiche Anwendungen in der Industrie unverzichtbar.
Besonders in der Automatisierungstechnik, Robotik und Handhabungstechnik, für motorische oder manuell verstellbare Drehbewegungen geignet.

 Eigenschaften:
  • Präzise und extrem kompakt
  • Mit Hohl oder Vollwelle
  • Kraftübertragungen bis 10 Nm
  • Für motorische oder manuell verstellbare Drehbewegungen
  • Stabiles Aluminiumgehäuse, schwarz eloxiert
  • Wellen in PR80-Pronox gehärtet
  • Hohe Verschleiß- und Dauerfestigkeit


Weiterführende Links zu "Schneckenradgetriebe RD50"
technicaldata
Technische Daten anfordern ...Technische Daten anfordern ...
Menü schließen
Technische Daten "Schneckenradgetriebe RD50"



Leistungstabelle

Übersetzung   1:1 1:1,25 1:5 1:7,5 1:10 1:12,5 1:15 1:25 1:30
Leistung % 72 74 60 61 54 1) 39 1) 45 1) 25 1) 29 1)
Eingangsdrehmoment Nm 13,95 5,42 3,32 2,19 1,84 2,04 1,48 1,62 1,13
Ausgangsdrehmoment Nm 10 10 10 10 10 10 10 10 10
1) Nicht umkehrbar



Technische Eigenschaften

FA = Eingangsaxiallast 100 N
FR = Ausgangsaxiallast 200 N
FA = Eingangsradiallast 1.000 N
FR = Ausgangsradiallast 2.000 N
Spiel max. 0,75°
Eingangsdrehzahl max. 5.000 min-1
Übersetzungen 1:1 – 1:2,5 – 1:5 – 1:7,5 – 1:10 – 1:12,5 – 1:15 – 1:25 – 1:30
Eingangsdrehmoment siehe Leistungstabelle
Ausgangsdrehmoment 10 Nm
Betriebstemperatur -20 ... 90 °C
Lebensdauer 10.000 h

Abmessungen

          Gehäuse

          Hohlwelle





50 x 50 x 74 mm

d=8H8 (Außendurchmesser d=20 mm),

d=14H8 (Außendurchmesser d=30 mm)

 Material

          Gehäuse

          Hohl- / Vollwelle



Aluminium, schwarz eloxiert

PR80-Pronox gehärtet
 Gewicht 730 g
 Schmierung Klüber AG 11-462 (Schmierfett)





drawings
Zeichnung anfordern ...Zeichnung anfordern ...
Menü schließen

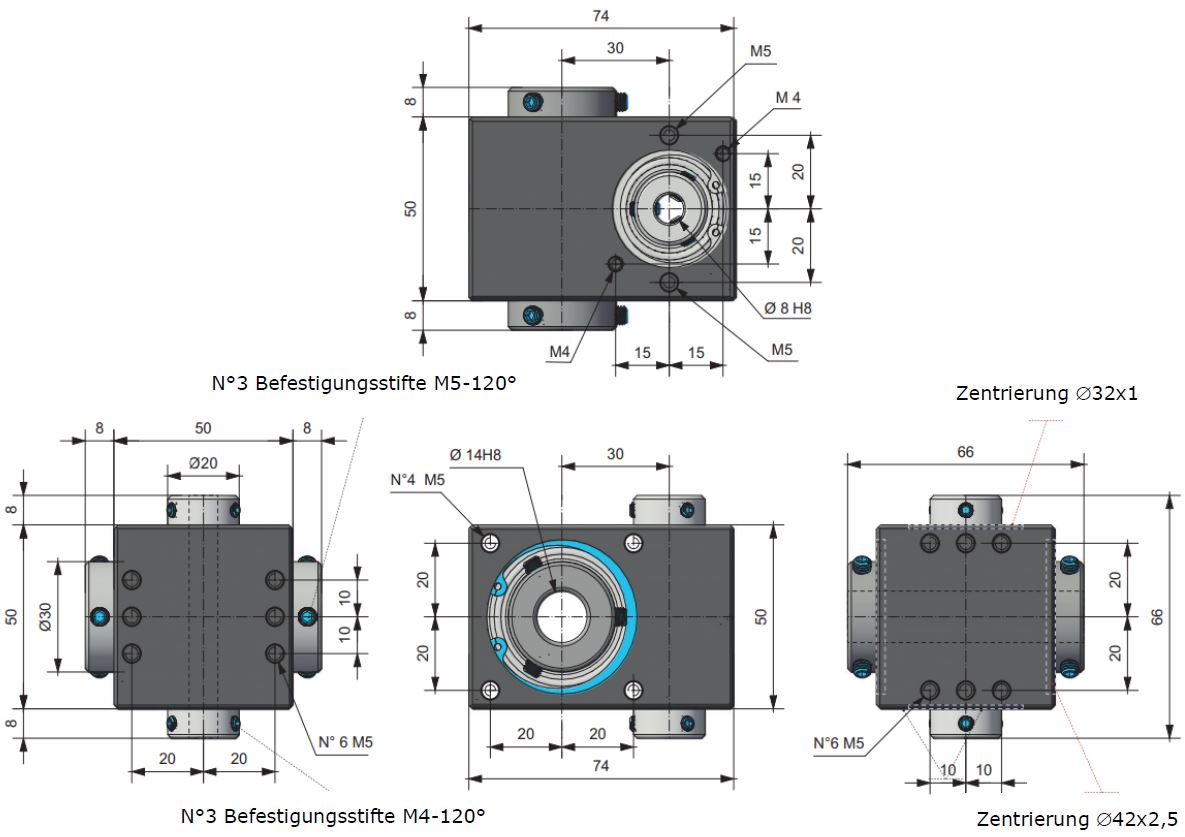

Zeichnung "Schneckenradgetriebe RD50"



Zeichnung_RD50_DE





Datenblatt
Datenblatt anfordern ...Datenblatt anfordern ...
Menü schließen
Datenblatt anfordern zu "Schneckenradgetriebe RD50"



Datenblatt:





CAD
CAD Daten anfordern ...CAD Daten anfordern ...
Menü schließen
CAD Daten anfordern zu "Schneckenradgetriebe RD50"



CAD-Daten: Bitte Anfragen!

ordercode
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Menü schließen
Bestellschlüssel "Schneckenradgetriebe RD50"

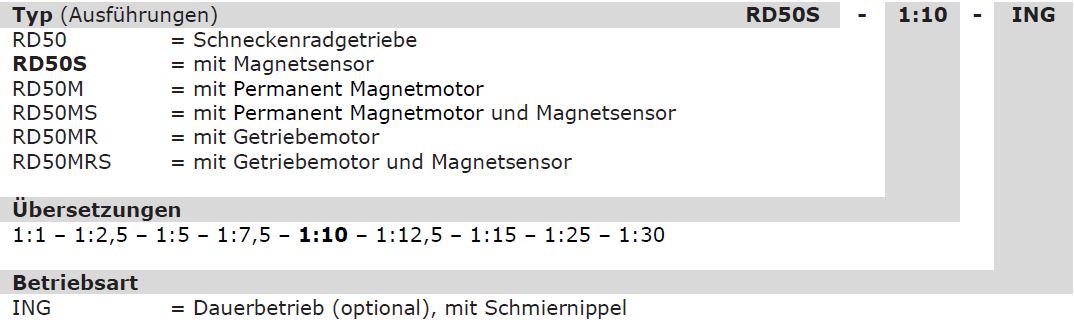

Bestellschluessel_RD50_DE





accessories
Passendes ZubehörPassendes Zubehör anfragen ...
Menü schließen
Zubehör "Schneckenradgetriebe RD50"

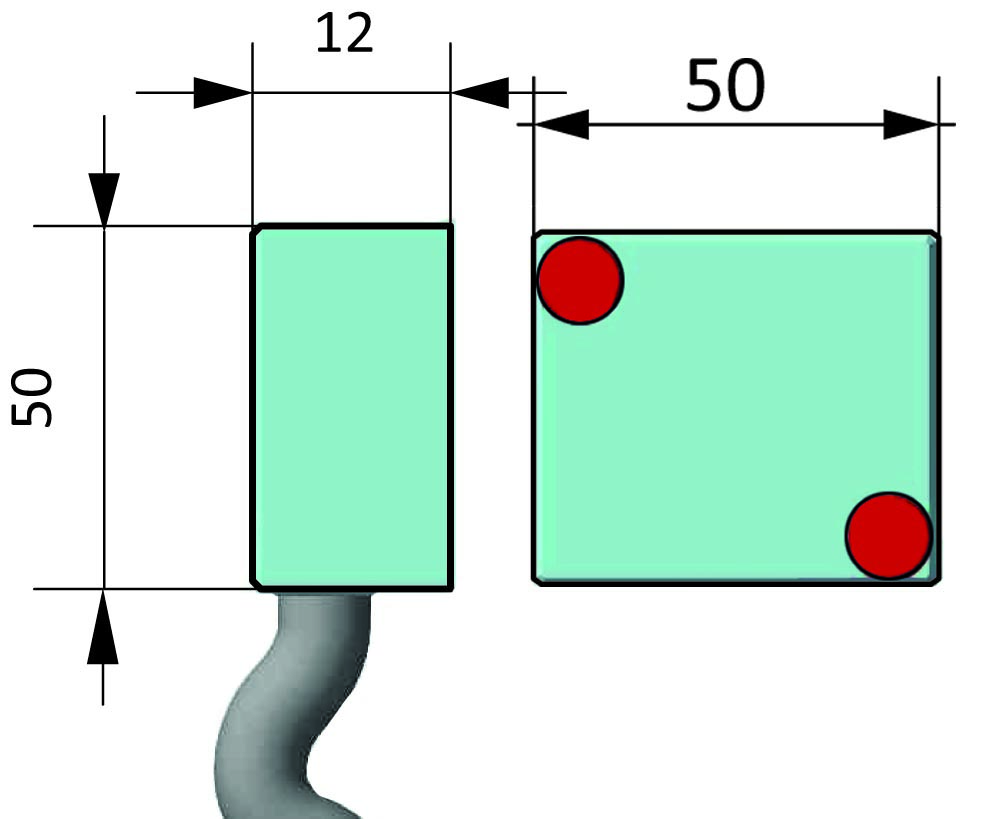

Inkementalgeber

Abmessungen 12 x 50 x 50 mm
Spannungsversorgung 10 ... 30 VDC  ±10%, 60 mAMAX
Auflösung 256 Impulse/Umdrehung
Ausgangssignale Kanäle A - B Push-Pull Ausang
Ausgangsstrom 20 mAMAX pro Kanal
Schutzart IP66

Material

      Gehäuse



Aluminium, schwarz eloxiert
Betriebstemperatur -10 ... 70 °C
Relative Feuchtigkeit 10 ... 90%
Ausgang

Kabel geschirmt,

Kabellänge 0,5 - 1 - 2 - 5 - 10 m
Elektromagnetische Verträglichkeit 2004/108/CE

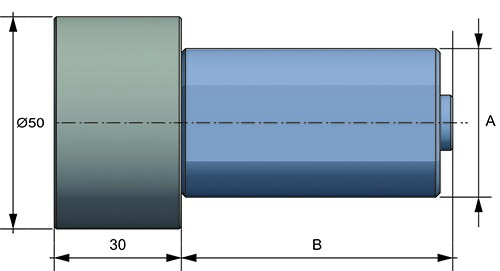

Motoren
