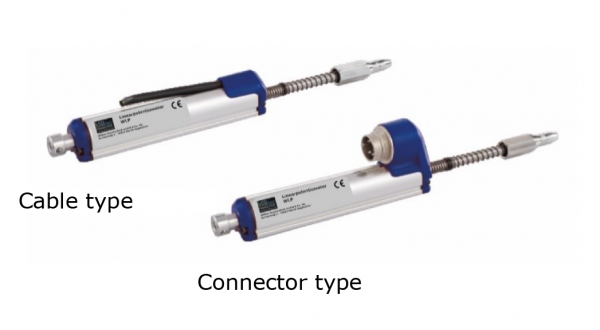

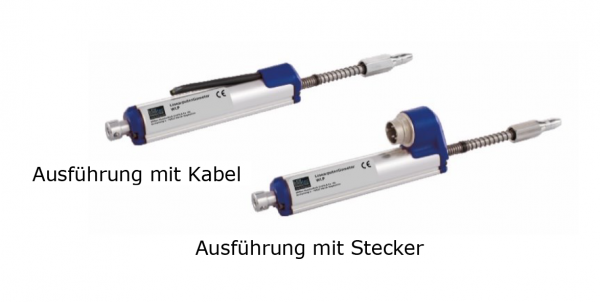

Linearpotentiometer WLP-S-SRT1/T2
Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: WLP-S-SRT1-T2
- Messbereich von 10 bis 100 mm
- Lange mechanische Lebensdauer: 100 Millionen Bewegungen
- Exzellente Wiederholgenauigkeit: <0,01 mm
- Auflösung stufenlos einstellbar
- Anschlusswiderstand: 2 kOhm: 10 … 50 mm, 5 kOhm: 75 … 100 mm
- Taster mit Federrückführung
Mechanische Daten
|
Version |
kΩ-Version |
|
Abmessungen Gehäuse Kolben Messlänge (ML) |
Ø18 mm Ø5 mm Siehe Tabelle |
|
Material Gehäuse Kolben |
Aluminium, eloxiert Edelstahl |
|
Anschluss |
Kabel/Stecker |
|
Auflösung |
einstellbar |
|
Wiederholgenauigkeit |
<0,01 mm |
|
Lebensdauer |
100 x 106 Umdrehungen |
|
Linearität |
±% 0,2 (75 - 100 mm), ±% 0,5 (<75 mm) |
|
Verfahrgeschwindigkeit |
<5 m/s |
|
Betriebstemperatur |
-20 °C … +80 °C |
|
Lagertemperatur |
-30 °C … +90 °C |
|
Schutzklasse |
IP65 |
|
Montage |
Verstellbare Befestigungsklammern |
Elektrische Daten
|
WLP-S-SRT1/2 |
kΩ-Version |
|
|
Spannungsversorgung |
<28 VDC |
|
|
Verbrauch |
<1 µA |
|
|
Widerstand |
2 kΩ (nur mit 10-25 mm ML) 5 kΩ
|
±20 % |
|
Lastwiderstand |
>100 kΩ |
|
Datenblatt:
CAD-Daten: Bitte anfragen!
