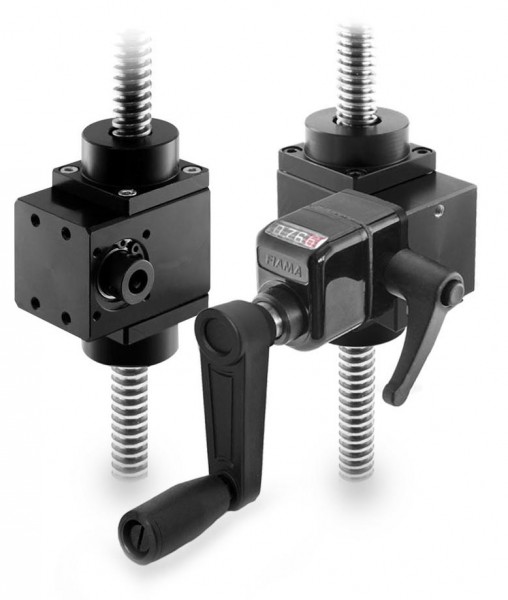

Spindelhubgetriebe MAR40

Spindelhubgetriebe MAR40




Drehzahl, max. Übersetzung Länge
Welle
1500 1/min 1:1; 1:2; 1:4; 1:7,5; 1:10; 1:15; 1:20; 1:30 100; 200; 300; 400; 700; 1.000 mm Ø 14 mm



Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • MAR40
Unser Baukastensystem für eine vollständige und flexible Lösung. Das Spindelhubgetriebe... mehr
Produktinformationen "Spindelhubgetriebe MAR40"
Unser Baukastensystem für eine vollständige und flexible Lösung. Das Spindelhubgetriebe MAR40 erlaubt die Umsetzung von Umdrehungen in eine Linearverstellung, „in Zug und / oder Druck".

Eigenschaften:

• Spindelhubgetriebe für Hub- und Antriebssysteme
• Für eine Umsetzung von Umdrehungen in eine Linearverstellung (in Zug und / oder Druck)
• Für motorische oder manuell verstellbare Drehbewegungen
• Hohe Verschleiß- und Dauerfestigkeit
• Wartungsfrei


Weiterführende Links zu "Spindelhubgetriebe MAR40"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Spindelhubgetriebe MAR40"



Abmessungen
     Gewindestange
     Länge
     Schutzrohr/Länge

TR 14x4 (Steigung = 4 mm)
100; 200; 300; 400; 700; 1.000 mm
< 400 mm
Material
     Gehäuse
     Gewindestange
     Kegelradgetriebe
     Spiralfeder / Schutzrohr

Aluminium, schwarz eloxiert
Edelstahl (AISI 303)
Stahl, gehärtet
Edelstahl (AISI 303)
Gewicht
     Gewindestange
1.000 g
1.400 g/m
Übersetzung 1:1 1:2 1:4 1:7,5 1:10 1:15 1:20 1:30 1:30
Leistung % 0,72 0,71 0,67 0,66 0,44 0,34 0,44 0,21 0,29
Eingangsdrehmoment Nm 8,26 4,2 2,24 1,21 1,38 1,16 0,68 0,95 0,52
Ausgangsdrehmoment Nm 6 6 6 6 6 6 6 6 6
Spindeldrehbewegung mm/s 100 50 25 13,3 10 6,6 5 3,3 2,5
Drehrichtung DX rechts
Lebensdauer 10.000 Stunden
Schmierung Fett; Kübler AG 11-462
Achsbelastung
     radial
     axial

50 N (10 N ≙ 1 kg)
700 N (10 N ≙ 1 kg)
Spiel 0,75° … 1,5°
Drehzahl < 1.500 min⁻¹
Betriebstemperatur -20 °C … +80 °C





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Spindelhubgetriebe MAR40"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Spindelhubgetriebe MAR40"



Datenblatt: Bitte Anfragen





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Spindelhubgetriebe MAR40"



CAD-Daten: Bitte Anfragen





Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Spindelhubgetriebe MAR40"
Zubehör "Spindelhubgetriebe MAR40"
