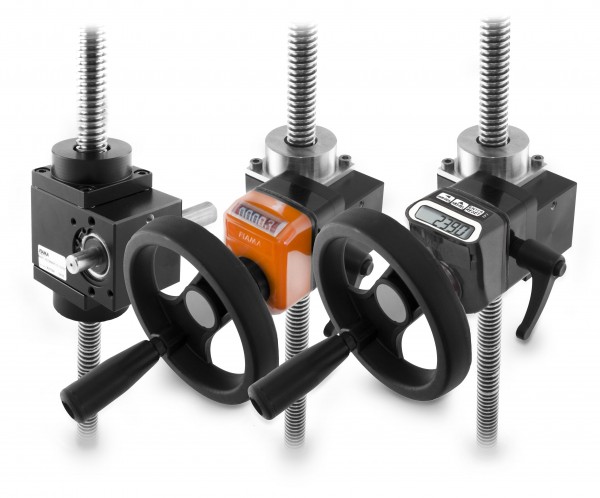

Spindelhubgetriebe MAR50

Spindelhubgetriebe MAR50

Drehzahl, max. 1500 1/min
Übersetzung

1:1; 1:2,5; 1:5; 1:7,5; 1:10;

1:12,5; 1:15; 1:25; 1:30

Länge 100; 200; 300; 400; 700; 1000 mm
Welle Ø 18 mm


Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • MAR50
Unser Baukastensystem für eine vollständige und flexible Lösung. Das Spindelhubgetriebe... mehr
Produktinformationen "Spindelhubgetriebe MAR50"
Unser Baukastensystem für eine vollständige und flexible Lösung. Das Spindelhubgetriebe MAR50 erlaubt die Umsetzung von Umdrehungen in eine Linearverstellung, „in Zug und / oder Druck".

Eigenschaften:
• Spindelhubgetriebe für Hub- und Antriebssysteme
• Für eine Umsetzung von Umdrehungen in eine Linearverstellung (in Zug und / oder Druck)
• Für motorische oder manuell verstellbare Drehbewegungen
• Hohe Verschleiß- und Dauerfestigkeit
• Wartungsfrei


Weiterführende Links zu "Spindelhubgetriebe MAR50"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Spindelhubgetriebe MAR50"



Abmessungen
     Gewindestange
     Länge
     Schutzrohr/Länge

TR 18x4 (Steigung = 4 mm)
100; 200; 300; 400; 700; 1000 mm
< 400 mm
Material
     Gehäuse
     Gewindestange
     Kegelradgetriebe
     Spiralfeder / Schutzrohr

Aluminium, schwarz eloxiert
Edelstahl (AISI 303)
Stahl, gehärtet
Edelstahl (AISI 303)
Gewicht
     Gewindestange
1000 g
1400 g/m
Übersetzung 1:1 1:2,5 1:5 1:7,5 1:10 1:12,5 1:15 1:25 1:30
Leistung % 0,72 0,74 0,6 0,61 0,54 0,39 0,45 0,25 0,29
Eingangsdrehmoment Nm 13,95 5,42 3,32 2,19 1,84 2,04 1,48 1,62 1,13
Ausgangsdrehmoment Nm 10 10 10 10 10 10 10 10 10
Spindeldrehbewegung mm/s 100 40 20 13,3 10 8 6,6 4 3,3
Drehrichtung DX rechts
Lebensdauer 10.000 Stunden
Schmierung Fett; Kübler AG 11-462
Achsbelastung
     radial
     axial

100 N (10 N ≙ 1 kg)
1000 N (10 N ≙ 1 kg)
Spiel 0,75° … 1,5°
Drehzahl < 1.500 min⁻¹
Betriebstemperatur -20 °C … +80 °C
