Elektronischer Meterzähler KonFix-F7

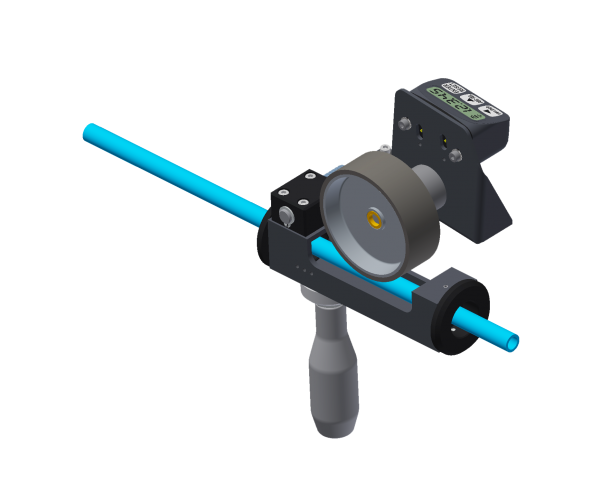

Vorschau: Elektronischer Meterzähler KonFix-F7

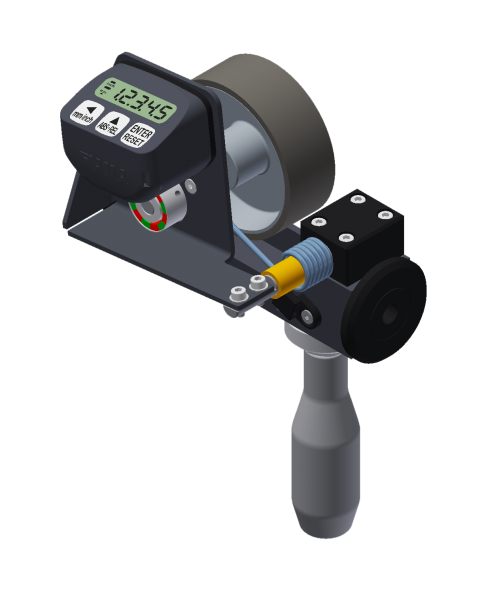

Messanzeige F7 mit integriertem Magnetsensor (batteriebetrieben)
Auflösung programmierbar
Magnetring
Vierkant-Rohr mit Führungshülsen
Messrad mit 200 mm Umfang, glatte Lauffläche Polyurethan (PUR), Korpus Aluminium
Zylindergriff (optional)

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17

Prospekt Download

Angebot anfordern

Artikel-Nr.: MZ-E-KF-F7

Der elektronische Meterzähler KonFix-F7 zeichnet sich durch Flexibilität zum Nutzen des... mehr

Menü schließen

Produktinformationen "Elektronischer Meterzähler KonFix-F7"

Der elektronische Meterzähler KonFix-F7 zeichnet sich durch Flexibilität zum Nutzen des Anwenders aus.

Individuelle Anpassungsmöglichkeiten durch unterschiedliche Messradgrößen bei programmierbarer Messanzeige bieten zahlreiche Anwendungen in verschiedenen Maschinenbranchen.

Merkmale im Überblick:

Elektronisches Messsystem zur rotatorischen Wegerfassung (Längenmessung) mit programmierbarer Messanzeige, mit integriertem Magnetsensor und Magnetring.
Messrad mit 200 mm Umfang, mit einer glatten Lauffläche aus Polyurethan (PUR).
5-stelliges Display plus Vorzeichen, Ziffernhöhe 7,5 mm (-99.999 bis 99.999).
Einstellung der Zählrichtung und Anzahl der Nachkommastellen.
Umschaltung der Einheiten (mm/Inch).
Angezeigter Wert kann mit einem Multiplikationsfaktor korrigiert werden.
Absolut oder relativ Modus, voreingestellter Wert (Offset) abrufbar.
Sensor und Elektronik sind durch ein robustes, stoßfestes und selbstlöschendes Kunststoffgehäuse geschützt.
Versorgungsspannung über ½ AA 3,6 V Batterie (Lithium-Thionyl-Chloride), Batterielaufzeit ca. 4 Jahre.

Weiterführende Links zu "Elektronischer Meterzähler KonFix-F7"

Technische Daten anfordern ...Technische Daten anfordern ...

Menü schließen

Technische Daten "Elektronischer Meterzähler KonFix-F7"

Meterzähler
Gewicht	ca. 0,7 – 1,2 kg je nach Ausführung
Messanzeige/Display	Typ F7/ LCD; 5-stellig
Ziffernhöhe	7,5 mm
Anzeigenbereich	-99.999; 99.999
Gehäuse	Kunststoff; schwarz
Sensor	Magnetsensor Typ MT
Auflösung	1; 0,1 (Standard); 0,01; 0,001 frei programmierbar
Wiederholgenauigkeit	± 0,1 mm
Geschwindigkeit	max. 2,5 m/s
Einstellbare/ aktivierbare Funktionen	Zählrichtung; Messeinheit (mm/Inch); Dezimalpunkt und Multiplikationsfaktor; Offsetwert; Ist- und Sollwert; Reset/Preset
Tastatur	3 Funktionstasten
Maßkörper	Magnetring Typ MRI
Abstand Sensor/ Magnetring	max. 1 mm
Betriebstemperatur	0 … +50 °C
Relative Feuchtigkeit	35 - 85%
Elektromagnetische Kompatibilität	2004/108/EC
Schutzart	Display IP54, Sensor IP67
Versorgungsspannung	½ AA 3,6 V Batterie (Lithium-Thionyl-Chloride)
Batterielebensdauer	4 Jahre

Messrad
Umfang	200 mm (Standard)
Durchgangsbohrung	Ø = 7 mm
Material	Korpus Lauffläche	Aluminium Polyurethan (PUR), glatt

Fragen zum Artikel?

Zeichnung anfordern ...Zeichnung anfordern ...

Menü schließen

Zeichnung "Elektronischer Meterzähler KonFix-F7"

TechnZeichnung_MZ-E_KonFix-35469
