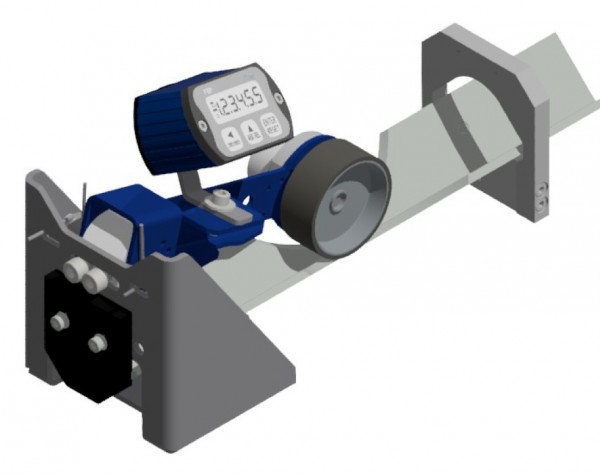

Elektronischer Meterzähler mit Messanzeige und V-Profilführung

Elektronischer Meterzähler mit Messanzeige und V-Profilführung

Unser Bestellbeispiel:

Messrad:

  • 200 mm Umfang, 25 mm breit
  • Glatte Laufoberfläche

Anzeige: Direktanzeige F8P im Aufbaugehäuse

  • 6-stellige Anzeige
  • Messanzeige F8P (Batteriebetrieben), Direktanbau im Aufbaugehäuse
  • Profilführung: V-Profil, 50 mm, 90 Grad, mit Durchführungsmodul
  • Auflösung programmierbar

- Artikelnummer: E06521



Sie möchten den Artikel an Ihre Wünsche anpassen? Hier gelangen Sie zu unserem Konfigurator-Artikel.

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • E06521
Die elektronischen Meterzähler mit Messanzeige und V-Profilführung zeichnen sich durch... mehr
Produktinformationen "Elektronischer Meterzähler mit Messanzeige und V-Profilführung"
Die elektronischen Meterzähler mit Messanzeige und V-Profilführung zeichnen sich durch Flexibilität zum Nutzen des Anwenders aus.
Individuelle Anpassungsmöglichkeiten durch unterschiedliche Messradgrößen bei programmierbarer Messanzeige bieten zahlreiche Anwendungen in verschiedenen Maschinenbranchen.

Merkmale im Überblick:

  • Elektronisches Längenmesssystem inklusiv elektronischer Messanzeige mit modularem Aufbau.
  • Messung linearer Bewegungen direkt auf der Oberfläche laufender Materialien.
  • Abtastung erfolgt mit einem Messrad mit 200 mm Umfang.
  • Inkrementaler Magnetsensor oder Magnetring zur rotatorischen Wegerfassung (Längenmessung).
  • Robustes Design mit einfachem Austausch der Messräder.
  • Programmierbare Messanzeige: Zählrichtung, wechseln zwischen Kettenmaß und Absolutmaß, Skalierungsfaktor anpassbar, wechselbare Einheiten / Auflösung, Umrechnung von cm in Inch.
  • Versorgung im Batteriebetrieb oder mit Fremdversorgung.
  • Messanzeige direkt angebaut oder extern im Ein- oder Aufbaugehäuse.
  • Integrierte Feder für dauerhaften Druck des Messrads auf der Oberfläche, garantiert eine schlupffreie Messung.
  • V-Profil garantiert eine gleichmäßige Auflage und genaue Führung der Materialien.





Weiterführende Links zu "Elektronischer Meterzähler mit Messanzeige und V-Profilführung"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Elektronischer Meterzähler mit Messanzeige und V-Profilführung"
Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Elektronischer Meterzähler mit Messanzeige und V-Profilführung"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Elektronischer Meterzähler mit Messanzeige und V-Profilführung"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Elektronischer Meterzähler mit Messanzeige und V-Profilführung"
Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Elektronischer Meterzähler mit Messanzeige und V-Profilführung"
Zubehör "Elektronischer Meterzähler mit Messanzeige und V-Profilführung"
