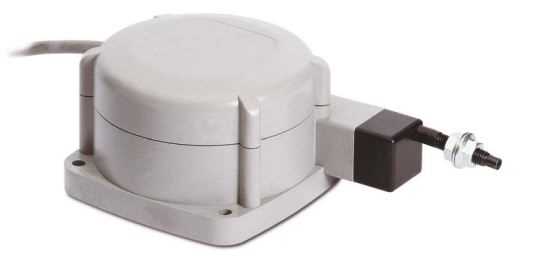

Inkrementaler Seilzuggeber EF1000-3000

Inkrementaler Seilzuggeber EF1000-3000

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:

Haben Sie Fragen?

Christian_Willmann

Ihr Ansprechpartner

Christian Willmann
c.willmann@willtec.de
07665 - 93465-17




Prospekt Download

  • EF1000-3000
Inkrementaler Seilzuggeber EFA1000-3000  - optisch - von  Willtec Messtechnik... mehr
Produktinformationen "Inkrementaler Seilzuggeber EF1000-3000"
Inkrementaler Seilzuggeber EFA1000-3000 - optisch - von Willtec Messtechnik ist ein einfaches und leistungsfähiges Messsystem in Verbindung mit Impulszähler oder Anzeigen zur einfachen Montage.

  • Messlänge 1.000, 2.000, 3.000 mm
  • optischer Inkrementalgeber 600 Impulse pro 240 mm: 2.400 Flanken
  • Höchstgeschwindigkeit: 0,7 m/s
  • Auszugskraft am Seil: max. 2,4N
  • Schutzart: IP54
  • Farbe Grau RAL 7004
  • Ausgangssignale: Push Pull, Line Driver
  • Gewicht: 400 gramm
  • Kabellänge: 2, 5, 10 m


Weiterführende Links zu "Inkrementaler Seilzuggeber EF1000-3000"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Inkrementaler Seilzuggeber EF1000-3000"



Mechanische Daten

Ausführung

EF1000

EF2000

EF3000

Messweg [mm]

0 - 1.200

0 - 2.200

0 - 3.200

Zyklen Anzahl

500.000

400.000

300.000

Wiederholgenauigkeit mit vierfacher Ausweichung

±0,15 mm

±0,02 mm

±0,3 mm

Auflösung

            EF



600 Impulse pro 240 mm                    2.400 Flanken

Farbe

Grau     RAL 7004

Gewicht

400 g

Geschwindigkeit

<0,7 m/s

Betriebstemperatur

-10 bis 70°C

Relative Feuchtigkeit

10 bis 90 %

Schutzart

IP54



Elektrische Daten

Versorgungsspannung

10-30 VDC       <60 mA / Push Pull

10-30 VDC       (5 VDC) / Line Driver

Ausgangsstrom

<20 mA

Ausgangssignal

            Line Driver





Push-Pull

TTL-LD1 10-30 Vdc      out 5 Vdc

TTL-LD2 5 Vdc             out 5 Vdc

TTL-LD3 10-30 Vdc      out 10-30 Vdc

0 Ausgangssignal alle 240 mm Drahtauszug

Elektrischer Anschluss

            Kabellänge [m]



2,5,10

Elektromagnetische Kompatibilität

2004/108/CE





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Inkrementaler Seilzuggeber EF1000-3000"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Inkrementaler Seilzuggeber EF1000-3000"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Inkrementaler Seilzuggeber EF1000-3000"



CAD-Daten: Bitte anfragen!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Inkrementaler Seilzuggeber EF1000-3000"
