 Der Potentiometrische Seilzuggeber PFA3000-12000 von Willtec Messtechnik ist ein... mehr
Produktinformationen "Potentiometrischer Seilzuggeber PFA3000-12000"

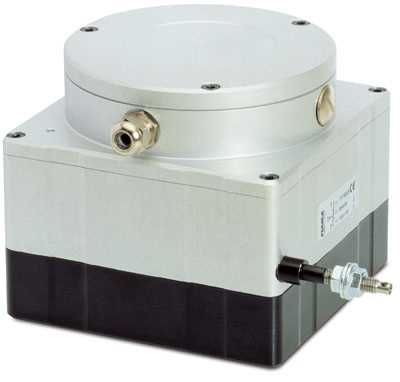

 Der Potentiometrische Seilzuggeber PFA3000-12000 von Willtec Messtechnik ist ein potentiometrischer Seilzuggeber, der eine lineare Bewegung in ein analoges Widerstands-, 0-10 V Spannungssignal oder 4-20 mA Stromsignal umwandelt.

  • Er besteht aus einem rotierenden Präzisionspotentiometer, der durch das Auf- und Abwickeln eines Edelstahldrahtes betrieben wird.
  • Er stellt ein einfaches, aber effektives System zur Messung von linearen Vorstellungen und Bewegungen an Werkzeugmaschinen, Marmor-, Glas- und Holzbearbeitungsmaschinen usw. dar, mit einer Auflösung von ± 0,1 mm.





Weiterführende Links zu "Potentiometrischer Seilzuggeber PFA3000-12000"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Potentiometrischer Seilzuggeber PFA3000-12000"



Mechanische Eigenschaften

Version

PFA3000

PFA4000

PFA5000

PFA6000

PFA8000

PFA10000

PFA12000

Messlänge [mm]

0-3000

0-4000

0-5000

0-6000

0-8000

0-10000

0-12000

Seillänge [mm]

3200

4200

5200

6200

8200

10200

12200

Bauform H/B [mm]

105 x 119

105 x 119

105 x 119

105 x 119

135 x 119

135 x 119

135 x 119



Auszugskraft am Seil

max. 9 N

Linearität

± 0,25 %

Material/ Gehäuse

Aluminium, eloxiert

Geschwindigkeit

max. 0,5 m/s

Betriebstemperatur

-10 °C bis 70 °C

Relative Feuchtigkeit

10% bis 90%

Schutzklasse (EN 60529)

IP 54

Gewicht

1500 g



 Elektrische Eigenschaften

Spannungsversorgung

15 - 30 VDC

Leistungsentnahme

50 mA

Widerstand

10 KΩ ±10%

Leistung

max. 1 W

Elektrischer Anschluss

8-polige Klemmleiste

Analogausgang (optional)*



I           = 4-20 mA

V          = 0-10 VDC

Richtlinie

2014/30/EU Elektromagnetische Verträglichkeit

 * Muss im Bestellcode angegeben werden.





Zeichnung anfordern ...Zeichnung anfordern ...
Zeichnung "Potentiometrischer Seilzuggeber PFA3000-12000"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Potentiometrischer Seilzuggeber PFA3000-12000"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Potentiometrischer Seilzuggeber PFA3000-12000"



CAD-Daten: Bitte anfragen!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...
Bestellschlüssel "Potentiometrischer Seilzuggeber PFA3000-12000"
