Inkrementaler Seilzuggeber WSG8  von  Willtec Messtechnik  ist... mehr
Produktinformationen "Inkrementaler Seilzuggeber WSG8"

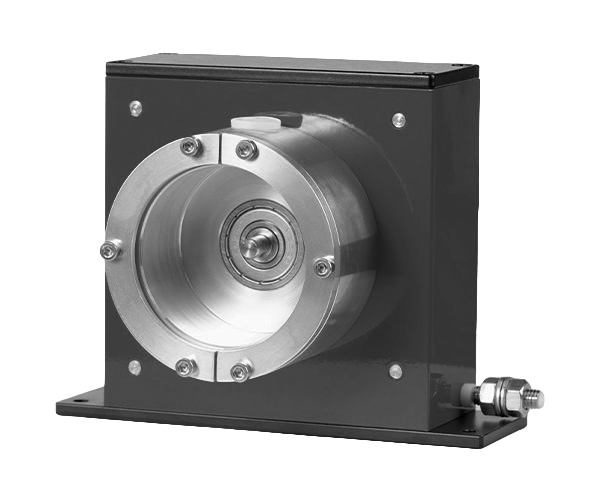

Inkrementaler Seilzuggeber WSG8 von Willtec Messtechnik ist für variable Montagemöglichkeiten geeignet, je nach Verwendung auch mit bereits eingebautem Drehgeber oder Potentiometer.

• Messlänge bis 8 Meter
• Variable Montagemöglichkeiten
• Auf Wunsch mit bereits eingebautem Potentiometer oder Drehgeber
• Seilzug Ø0,61 aus hochwertigem Edelstahl AISI316
• Schutzart IP51 gemäß DIN EN 60529


Weiterführende Links zu "Inkrementaler Seilzuggeber WSG8"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Inkrementaler Seilzuggeber WSG8"



Mechanische Daten

Seilzug1)

            Abmessung

            Material

            Auslenkung



Ø0,61

Edelstahl AISI316        (Struktur 19 x 7 – 0)

α<2° (Standard)          α <45° (WSG8-SA)

Messbereich

            Abrollen

            Ausdehnung

<8.000 mm

250 mm ±0,06 / Drehung

<8.010 mm

Statische Spannung des Kabel

>6 N … <13 N

Verlängerungsbeschleunigung

<30 m/s2

Einholbeschleunigung

<12 m/s2

Geschwindigkeit

0,75 m/s

Schutzklasse

IP51     DIN EN 60529

 1)Auf Anfrage können auch andere Kebelarten geliefert werden.





Zeichnung anfordern ...Zeichnung anfordern ...

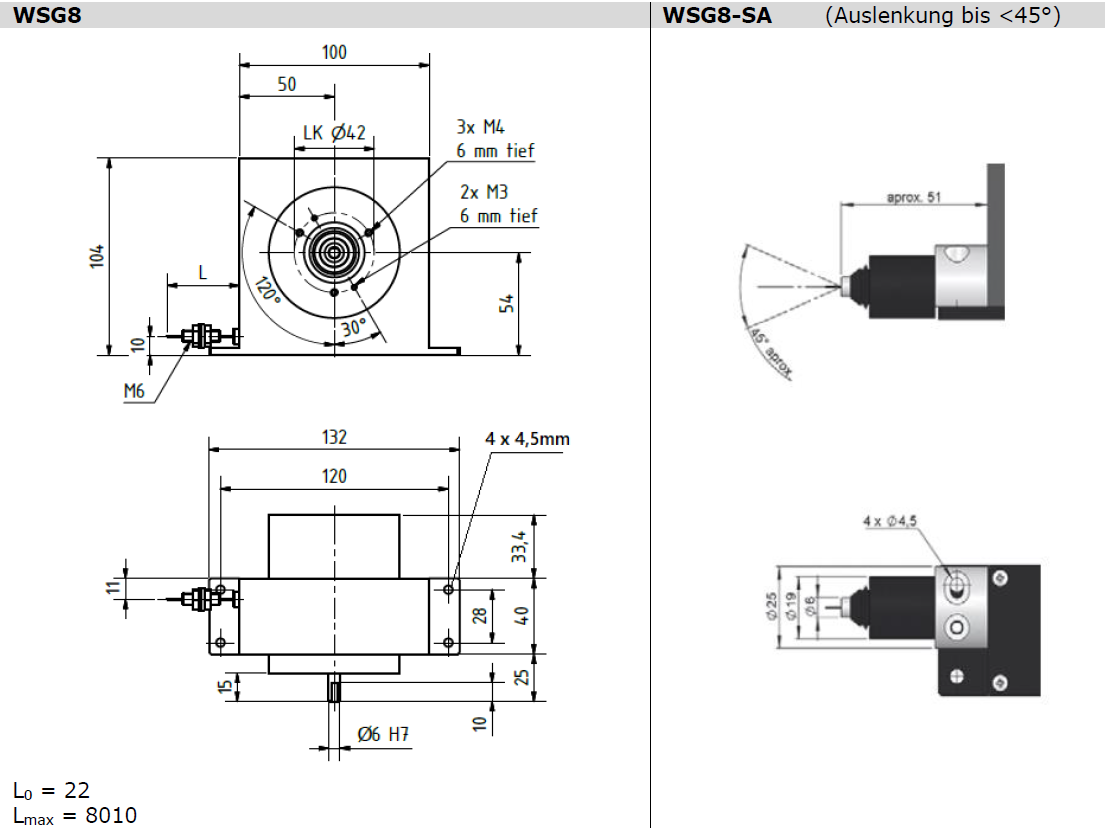

Zeichnung "Inkrementaler Seilzuggeber WSG8"
Datenblatt anfordern ...Datenblatt anfordern ...
Datenblatt anfordern zu "Inkrementaler Seilzuggeber WSG8"



Datenblatt:





CAD Daten anfordern ...CAD Daten anfordern ...
CAD Daten anfordern zu "Inkrementaler Seilzuggeber WSG8"



CAD-Daten: Bitte anfragen!



Bestellschlüssel anfordern ...Bestellschlüssel anfordern ...

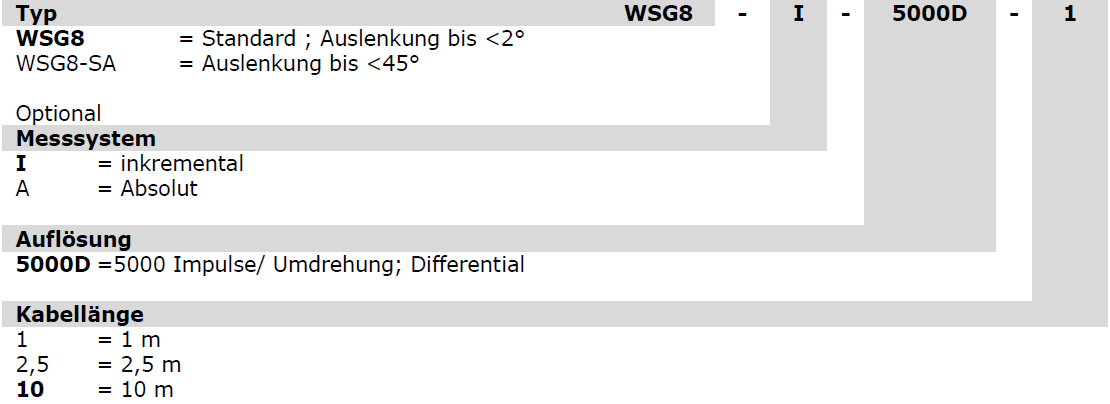

Bestellschlüssel "Inkrementaler Seilzuggeber WSG8"
Zubehör "Inkrementaler Seilzuggeber WSG8"
