Inkrementaler Seilzuggeber WSG10 von Willtec Messtechnik ist für variable... mehr
Produktinformationen "Inkrementaler Seilzuggeber WSG10"

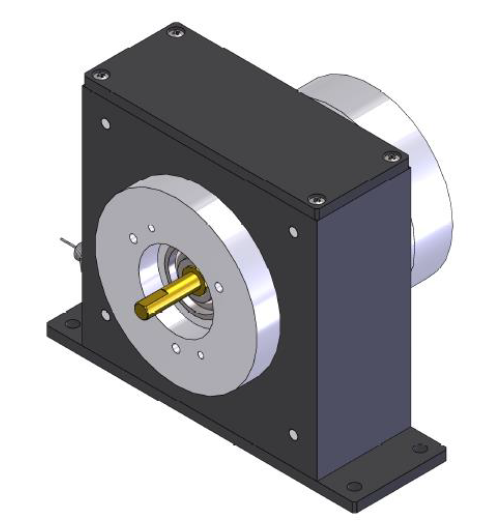

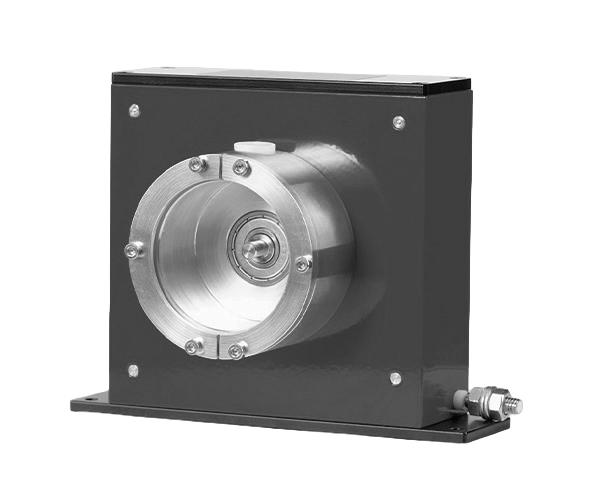

Inkrementaler Seilzuggeber WSG10 von Willtec Messtechnik ist für variable Montagemöglichkeiten geeignet, je nach Verwendung auch mit bereits eingebautem Drehgeber oder Potentiometer.

• Messlänge bis 10 Meter
• Variable Montagemöglichkeiten
• Auf Wunsch mit bereits eingebautem Potentiometer oder Drehgeber
• Seilzug Ø 0,61 aus hochwertigem Edelstahl AISI316
• Schutzart IP51 gemäß DIN EN 60529


Weiterführende Links zu "Inkrementaler Seilzuggeber WSG10"
Technische Daten anfordern ...Technische Daten anfordern ...
Technische Daten "Inkrementaler Seilzuggeber WSG10"



Mechanische Daten

Seilzug1)

            Abmessung

            Material

            Auslenkung



Ø 0,61

Edelstahl AISI316        (Struktur 19 x 7 – 0)

α<2° (Standard)          α <45° (WSG10-SA)

Messbereich

            Abrollen

            Ausdehnung

<10.000 mm

300 mm ±0,06 / Drehung

<10.010 mm

Statische Spannung des Kabel

>6 N … <13 N

Verlängerungsbeschleunigung

<25 m/s2

Einholbeschleunigung

<12 m/s2

Geschwindigkeit

0,75 m/s

Schutzklasse

IP51     DIN EN 60529

 1)Auf Anfrage können auch andere Kebelarten geliefert werden.
