Drehgeber Ex-Proof EXAG-H-SIL2 - absolut

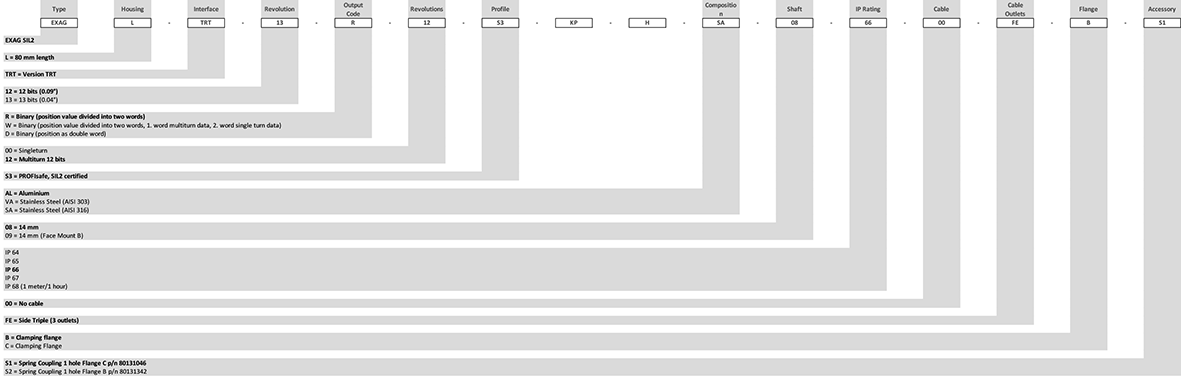

Zum Konfigurieren dieses Artikels benutzen Sie bitte den Bestellschlüssel:
Haben Sie Fragen?
Ihr Ansprechpartner
Christian Willmann
c.willmann@willtec.de
07665 - 93465-17
Prospekt Download
- Artikel-Nr.: EXAG-H-SIL2
Drehgeber Ex-Proof EXAG-H-SIL2 - absolut | Ex-Proof - Öl und Gas
- Drehgeber Hohlwelle - Ø 78 mm
- Hohlwelle: Ø 14 mm, Ø 16 mm und Ø 1 inch
- Schnittstelle: PROFIsafe Protokoll mit PROFINET Interface
- Abnehmbare Endkappe für Änderungen vor Ort
- ATEX, IECEx und North American Class I, Div. 2, Ex db IIC.
Elektrische Eigenschaften
| Codierung | Absolut - Binär |
| Schnittstelle | Profinet Profidrive Profile 4.x, Encoder Profile 4.x |
| Auflösung | Max. 12 bit (4096) Umdrehungen Max. 13 bit (8192) Schritte pro Umdrehung. |
| Geräte-Ardressierung | Programmierbare IP-Adresse und Netzwerkparameter |
| Übertragungsrate | 10/100 Mbit |
| Versorgungsspannung | 9 bis 30 Vdc |
| Stromverbrauch | Max. 300 mA |
| Leistungsverbrauch | Max. 2.5 Watt |
| Teilungsgenauigkeit | ±0.2% (in Referenz zu einer Umdrehung) |
| Elektrische Lebenszeit | > 10⁵ Stunden |
| Elektrischer Schutz | Ausgänge sind vor Kurzschlüsse geschützt Verpolungsschutz |
| Acc. to EN 61508 | SIL2 PFH = 9.889 x 10-8 [1/h] SFF = 92,2% HFT = 0 |
| Störfestigkeit | DIN EN 61000-6-2:2006 Elektromagnetische Verträglichkeit (EMV) - Teil 6-2: Störfestigkeit für Industriebereiche DIN EN 61000-6-3:2011 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie Kleinbetriebe |
Mechanische Eigenschaften
| Material | Gehäuse: Aluminum oder Edelstahl Kappe: Aluminum oder Edelstahl Welle: Edelstahl |
| Gewicht | Aluminum: ~ 1600 gr (56,44 oz) Edelstahl: ~ 3100 gr (109,35 oz) |
| Lebensdauer des Lagers | > 1.9 x 10¹⁰ Umdrehungen bei Nominallast |
| Drehzahl der Welle | 6.000 U/m (max.) IP 64 3.000 U/m (max.) IP 65/66/67/68 |
| Drehmoment beim Anfahren | ≤ 0,01 Nm bei 25° C (ohne Dichtung) ≤ 0,03 Nm bei 25° C (mit Dichtung) |
| Masseträgheitsmoment | 42 gcm² (5,95 x 10⁻⁴ oz-in-sec²) |
| Wellenbelastung | Axial: 60 N (13,50 lbs) max. Radial: 80 N (17,98 lbs) max. |
Umgebungs Eigenschaften
| Betriebstemperatur | -40° to +70° C |
| Lagertemperatur | -40° to +70° C |
| Schock | 100 G / 11 ms |
| Vibration | 10-2000 Hz / 10 G |
| Stöße | 10 G / 16 ms (1000 x 3 axis) |
| Luftfeuchtigkeit | 98 % RH ohne kondensieren |
| Schutzart | IP 64 / Nema 4 (ca.) IP 65 / Nema 5 (ca.) IP 66 / Nema 6 (ca.) IP 67 / Nema 6 (ca.) IP 68 (1Std./1 Meter) / Nema 6P (ca.) |
Zulassungen
ATEX: Zertifikat Nr.: ITS09ATEX16867X II 2 G Ex db IIC T5 Gb II 2 D Ex tb IIIC T100°C
Db -40°C≤ Ta≤ +70°C
IECEx: Zertifikat Nr.: IECEx ITS 10.0016X Ex db IIC T5 Gb, Ex tb IIIC T100°C Db -40°C
≤ Ta≤ +70°C
North America: Zertifikat Nr.: LR1192-5 Class I Division 2 Groups ABCD T5, Class II
Division 2 Groups FG, Class I Zone 1AEx db IIC T5 Gb, Ex db IIC T5 Gb, Zone 21 AEx tb IIIC
T100˚C Db, Ex tb IIIC T100˚C Db, Tamb= -40 ˚C to +70 ˚C

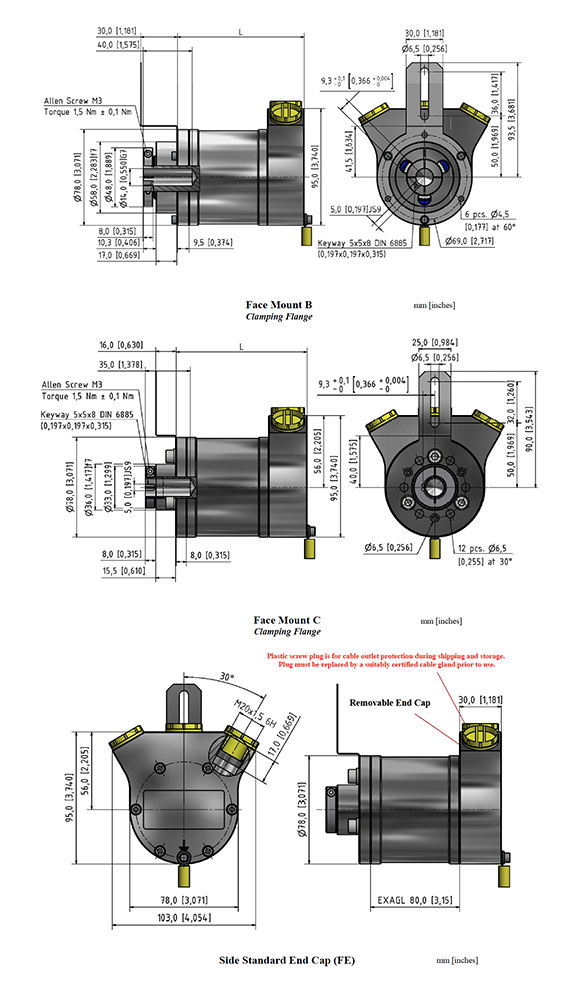

Datenblatt:
